| Tên thương hiệu: | IWAVE |
| Số mẫu: | FIM-2430 |
| MOQ: | 1 bộ |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, MoneyGram |

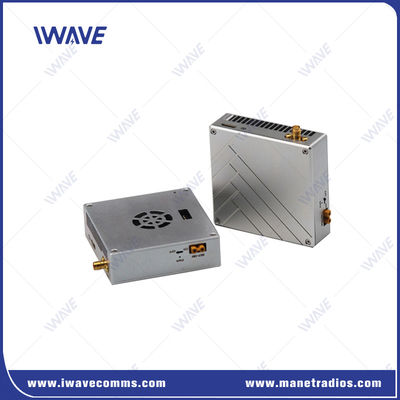

30KM Drones Video và dữ liệu điều khiển chuyến bay Liên kết vô tuyến
FIM-2430 là một máy phát cho 30-35km đường dài HD Drone Video và Duplex TTL truyền dữ liệu. Nó được thiết kế mới dựa trên điều chế TDD-OFDM. Tần số làm việc của nó là 2.402-2.478Ghz có thể điều chỉnh bằng phần mềmNó là Ethernet và truyền dữ liệu hai chiều với độ trễ 50ms cho video 1080P.
Nó là thiết kế đặc biệt cho ứng dụng UAV với kích thước mini và trọng lượng nhẹ ((146g).
Đặc điểm
Ø Không đối mặt với mặt đất 30-35km (LOS) với chất lượng video 1080P tốt hơn
Ø Công nghệ nén video H.264 + Các thuật toán của H.265
Ø Hỗ trợ dữ liệu video và duplex cho hai hướng
Ø Hỗ trợ Pixhawk 2 / cube / v2.4.8/4, Apm 2.8
Ø Hỗ trợ TTL/MAVLINK/Telemetry/TCP/IP/UDP qua cổng Ethernet
Ø Hỗ trợ cả HDMI và IP Camera kết nối cùng một lúc.
Ø Độ trễ 50ms cho video 1080P
Cung cấp điều khiển, đo từ xa và tải trọng, truyền hình hai chiều trong 1 kênh RF trong 30km
Khoảng cách truyền dài và khả năng phân xạ mạnh, thời gian thực và độ trễ thấp, kết nối tốc độ cao.
Công nghệ CNC có vỏ hợp kim nhôm kép, khả năng chống va chạm tốt và phân tán nhiệt.

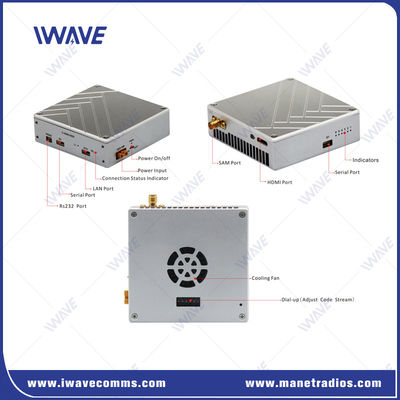

Giao diện
Ứng dụng
Được thiết kế đặc biệt cho máy bay không người lái không gian đến mặt đất LOS 30km HD video và dữ liệu điều khiển chuyến bay truyền cho chụp ảnh trên không, tin tức, các sự kiện thể thao, điều tra ẩn, giám sát video,Truyền hình không dây thời gian thực và các lĩnh vực khác.
Lý tưởng cho UAV tầm xa trung bình và lớn như UAV đa xoắn, UAV cánh cố định và VTOL UAV cánh cố định v.v.
Thông số kỹ thuật
| Tần số | 2.4GHz ((2.402-2.482GHz) |
| Khám phá lỗi | LDPC FEC/Video H.264/265 sửa lỗi siêu |
| Năng lượng truyền RF | 2W |
| Tiêu thụ năng lượng | TX: 17Watt / RX: 6Watt |
| Khoảng cách | 30km |
| Dải băng thông | 4/8MHz |
| Video Input/Output Interface | Trên tàu HDMI mini TX / RX hoặc FFC chuyển đổi sang HDMI-A TX / RX |
| Tốc độ bit và chế độ điều chỉnh kênh | DIP hoặc SPI2MCU |
| Ống ức | 1T1R / Tx: 5db ((Omni Antenna) /Rx: 14dbi 90° Đường hướng ăng-ten |
| Không gian màu video | Chế độ mặc định 4:2:0 |
| Định dạng nén video | AVC thêm H.265 tính năng TS luồng |
| Tỷ lệ bit | Điều chỉnh phần mềm |
| Mã hóa | AES128 |
| Chế độ truyền | điểm đến điểm |
| Thời gian khởi động | 25s |
| Độ trễ | 50ms |
| Tỷ lệ truyền | 3-5Mbps |
| Nhận biết sự nhạy cảm |
-100dbm@4Mhz -95dbm@8Mhz |
| Chức năng hai chiều | Hỗ trợ dữ liệu video và duplex đồng thời |
| Dữ liệu | Hỗ trợ TTL/MAVLINK/Telemetry |
|
Giao diện (tương tự giao diện trên TX & RX) |
1. 1080p 60 HDMI Mini RX x1 |
| 2. 100Mbps Ethernet đến USB / RJ45 trên Windows x1 | |
| 3. S1 TTL cổng hàng loạt hai chiều x1 | |
| 4. S2 TTL cổng hàng loạt hai chiều x1 | |
| 5. Điện vào (DC7-18V) x1 | |
| Đèn chỉ số | Đèn chỉ số đầu vào/đi ra HDMI |
| Ánh sáng chỉ dẫn phát và nhận | |
| Ánh sáng chỉ thị bảng video | |
| Đèn điện | |
| HDMI | HDMI mini/Flexible Flat Cable (FFC) |
| Thiết kế ngoại hình | Công nghệ CNC / vỏ hợp kim nhôm kép với thiết kế chống nước |
| Nguồn cung cấp điện | DC 7-18V (được khuyến cáo DC 12V) |
| Phạm vi nhiệt độ |
Nhiệt độ hoạt động: -40 °C ~ + 85 °C Nhiệt độ lưu trữ: -55 °C ~ + 100 °C |
| Cấu trúc | Tx: 74x71x23mm/ Rx: 74x71x23mm |
| Trọng lượng | Tx: 148g, Rx: 148g |
|
|
