| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-6802UGV |
| MOQ: | 2 đơn vị |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

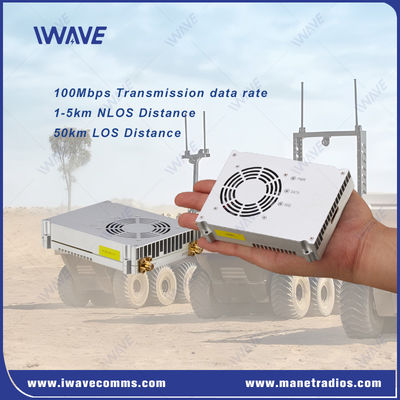

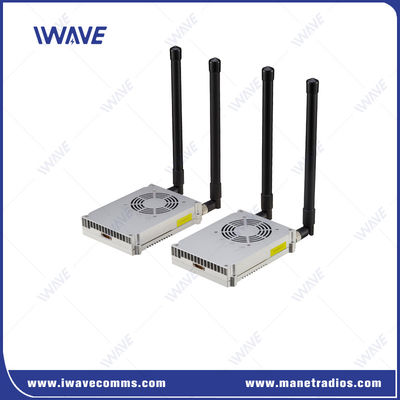

Bộ thu dữ liệu kỹ thuật số IP không dây cho truyền thông video và dữ liệu NLOS
Mô tả
FDM-6802UGV là một sản phẩm truyền tải không dây được thiết kế bởi IWAVE dựa trên chipset SOC trưởng thành, công suất 2Watt, 2X2 MIMO.dữ liệu và dữ liệu kiểm soát hàng loạt dựa trên IP.
Liên kết dữ liệu kỹ thuật số này cung cấp một liên kết mạnh mẽ và an toàn trong băng tần 600 MHz và 1.4G. Hỗ trợ truyền dữ liệu Ethernet và thông tin từ xa đầy đủ.
Nó hỗ trợWEBUI / phần mềm quản lý để quản lý mạng và các tham số có thể cấu hình.
Các đặc điểm chính
FDM-6802UGV áp dụng chế độ hoạt động mạng sao để cung cấp các kênh truyền thông IP minh bạch cho các ứng dụng lớp trên như video và dữ liệu.
FDM-6802UGV áp dụng giao thức mạng năng động cao hai lớp được phát triển độc lập bởi nhóm IWAVE để đạt được khả năng thích nghi tốt với môi trường mạng không dây,Hiệu suất mạng năng động và khả năng truyền tải.
FDM-6802UGV tự động đàm phán các tuyến đường với tất cả các nút thông qua lớp liên kết, không cần cấu hình thủ công, plug-to-play.Nó có thể nhanh chóng xây dựng một mạng liên lạc bất cứ lúc nào và bất cứ nơi nào với các đặc điểm triển khai nhanh chóng, khả năng tương thích cao, tiêu thụ năng lượng thấp và băng thông cao.

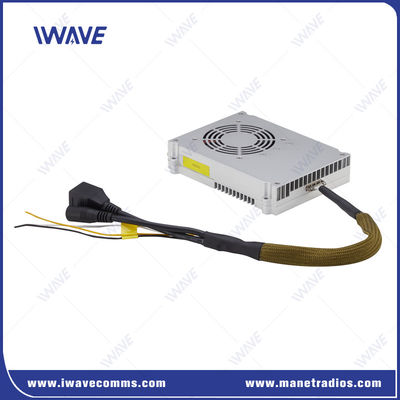

FDM-6802UGV áp dụng giao diện phích bay J30, hỗ trợ nhiều cổng liên lạc nối tiếp và truyền thông Ethernet, và cung cấp truy cập Ethernet có dây và cổng nối tiếp dữ liệu.
Ưu điểm công nghệ
Nó áp dụng công nghệ tổng hợp các nhà cung cấp, công nghệ CA, có thể tổng hợp hai nhà cung cấp băng thông 20MHz để đạt được băng thông không dây 40MHz,cải thiện hiệu quả tốc độ truyền kết nối lên và xuống, và tăng cường độ bền và khả năng thích nghi với môi trường của toàn bộ hệ thống truyền tải không dây.
1. Hỗ trợ băng thông tổng thể lớn hơn, hỗ trợ tổng hợp nhà mạng 20MHz + 20MHz và tốc độ truyền dữ liệu cao nhất vượt quá 100Mbps.
2. Hỗ trợ tích lũy người mang liên tục và tích lũy người mang không liên tục, linh hoạt hơn.
3. Hỗ trợ tổng hợp máy chủ của băng thông khác nhau, và có thể điều chỉnh băng thông của tổng hợp máy chủtheo sự can thiệp môi trường và các nguồn phổ phổ có sẵn, giúp dễ dàng thích nghi với các kịch bản khác nhau.
4. Chuyển lại trên các máy tính khác nhau để tránh sự gián đoạn dữ liệu sau khi một máy tính duy nhất bị can thiệp.
5. Hỗ trợ nhảy tần số của các nhà cung cấp khác nhau để tìm hiệu quả hơn các nhà cung cấp không có nhiễu.
CácFDM-6802UGVlà một giải pháp lý tưởng cho các ngành công nghiệp đòi hỏi một hệ thống truyền tải không dây đáng tin cậy, thích nghi và hiệu suất cao cho các nhiệm vụ truyền thông video và dữ liệu quan trọng.
|
Giao diện lệnh |
Cấu hình lệnh AT |
API/HTTP/UART cho cấu hình lệnh AT |
|
Quản lý cấu hình |
Hỗ trợ cấu hình thông qua WEBUI, API và phần mềm quản lý |
|
|
Chế độ làm việc |
Chế độ máy chủ TCP |
Khi được thiết lập như một máy chủ TCP, máy chủ cổng hàng loạt chờ kết nối máy tính.
lKhi được thiết lập như một khách hàng TCP, máy chủ cổng hàng loạt chủ động bắt đầu kết nối với máy chủ mạng được chỉ định bởi IP đích.
Máy chủ lTCP, khách hàng TCP, UDP, UDP đa phát, TCP máy chủ / khách hàng cùng tồn tại, MQTT
|
|
Tỷ lệ Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Nghị định thư |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through mode |
|
|
Quản lý hệ thống |
Hỗ trợ chức năng WATCHDOG, tất cả các ngoại lệ cấp hệ thống có thể được xác định và tự động đặt lại |
|
Thông số kỹ thuật
|
Tổng quát |
Không dây |
|||
|
Công nghệ |
Không dây dựa trên tiêu chuẩn công nghệ TD-LTE |
Truyền thông |
1T1R |
|
|
Truyền hình video |
Truyền hình HD 1080p, H.264/H.265 thích nghi |
Truyền dữ liệu IP |
Hỗ trợ truyền dữ liệu dựa trên các gói IP |
|
|
Mã hóa |
ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 |
Liên kết dữ liệu |
Truyền thông Full Duplex |
|
|
Tỷ lệ dữ liệu |
Max 100Mbps ((Uplink và Downlink) |
Tỷ lệ tăng và giảm |
2D3U/3D2U/4D1U/1D4U |
|
|
Phạm vi |
UGV: 5-10KM từ mặt đất đến mặt đất ((LOS) |
Chuỗi tái tạo tự động |
Tái thiết lập liên kết tự động sau khi kết nối thất bại/ tái triển khai mạng sau khi kết nối thất bại |
|
|
Công suất |
64 nút |
Nhạy cảm |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102dBm |
|
Năng lượng truyền |
2watt |
10 MHz |
-100dBm |
|
|
Độ trễ |
Thời gian trễ giao diện không khí < 30 ms |
5 MHz |
-96dBm |
|
|
Phương thức điều chỉnh |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
Chống nhiễu |
Nhảy tần số và điều chế thích nghi |
10 MHz |
-100dBm |
|
|
Dải băng thông |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96dBm |
|
|
Tiêu thụ năng lượng |
30W |
Tùy chọn tần số |
||
|
Điện vào |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
Cấu trúc |
86*120*24,2mm |
600 MHz |
634Mhz-674Mhz |
|
|
Máy móc |
||
|
Nhiệt độ làm việc |
-20°C~+55°C |
|
|
Cấu trúc |
130*100*25mm ((Không bao gồm ăng-ten) |
|
|
Trọng lượng |
273g |
|
|
Giao diện |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
COMUART |
3xSerial Port |
1. DEBUG Serial Port |
|
Sức mạnh |
1xDC INPUT |
DC24V-27V |
