| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-6700WG |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |
Đài phát thanh thông minh IP Mesh cầm tay chiến thuật cho truyền hình trong NLOS

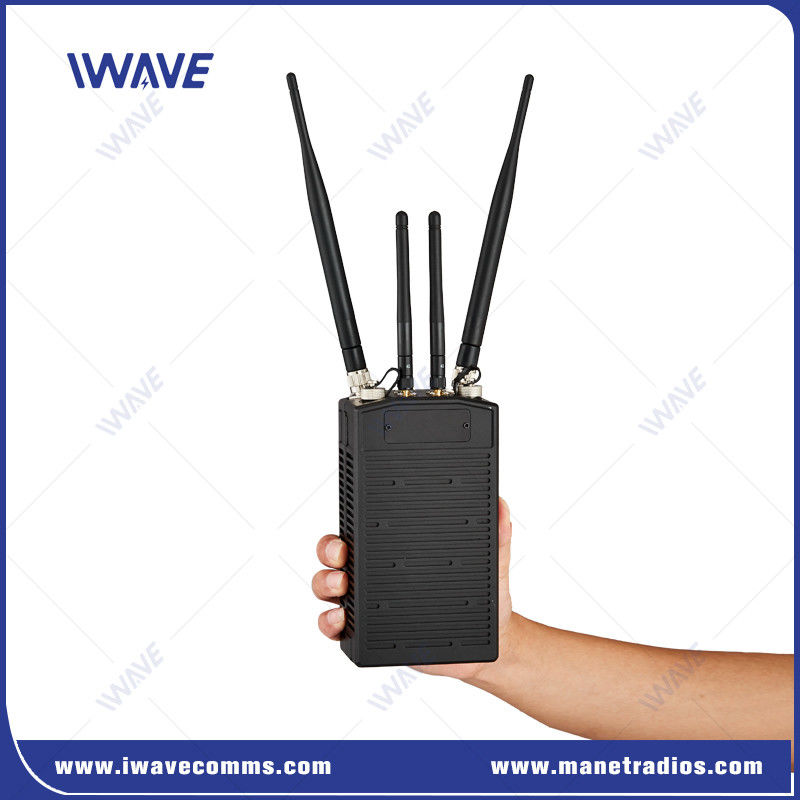

FD-6700WG chiến thuật cầm tay vô tuyến MIMO MESH là một dễ dàng mang theo, dễ sử dụng Mesh Radio với chức năng 4G.Nó được thiết kế đặc biệt để được đeo bởi nhân viên để kết nối các cá nhân với một mạng lưới lưới. Điểm nóng WiFi tích hợp của nó làm cho nó dễ dàng để kết nối bất kỳ thiết bị có khả năng internet với cùng một mạng lưới lưới.
FD-6700WG được xây dựng để tạo ra các mạng mạnh mẽ, an toàn ở bất cứ đâu, kết hợp tất cả các nguồn dữ liệu quan trọng của bạn trong thời gian thực và cho phép bạn truy cập vào các công nghệ tiên tiến nhất,Mạng Ad Hoc Di động có khả năng mở rộng nhất (MANET).
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
Các đặc điểm chính
800Mhz/1.4Ghz/2.4Ghz có thể chọn trên phần mềm phụ thuộc vào ứng dụng của bạn.
Khoảng cách một bước nhảy lên đến 17KM Mạng lưới chuỗi có thể đạt được khoảng cách dài hơn ((50KM).
Nó được trang bị pin công suất lớn, với tuổi thọ pin lâu dài và có thể hoạt động liên tục trong 10 giờ. Công suất pin là 5400mAh/55.5Wh
Theo điều kiện kênh, điều chỉnh thích nghi sức truyền và nhận để giảm tiêu thụ điện và nhiễu mạng. Nó áp dụng công nghệ nhảy tần số tự động để chống nhiễu làm giảm đáng kể mức tiêu thụ điện của hệ thống và kích thước của mô-đun.
Topology có thể được chuyển đổi giữa topology tuyến tính, sao và lưới hoặc nhiều topology tồn tại cùng nhau.

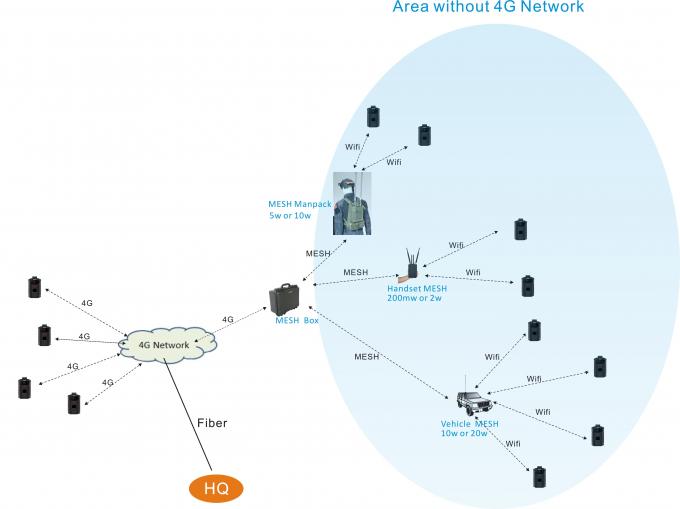

FD-6700WG có thể hoạt động trơn tru với các thiết bị IP MESH loại IWAVE khác như loại xe công suất cao, loại trên không và UGV gắn IP MESH Radio tạo thành một mạng truyền thông lớn. |
|
Phần mềm quản lý mạng MESH
IWAVE tự phát triển phần mềm quản lý mạng MESH là một bộ phần mềm dựa trên Windows. Nó cho phép cấu hình thủ công và tự động,Quản lý và tích hợp thiết bị truyền IWAE IP MESH. Với nó bạn có thể nhận được thời gian thực topology, RSRP, SNR, khoảng cách, địa chỉ IP và các thông tin khác của tất cả các nút. phần mềm là dựa trên WebUi và bạn có thể đăng nhập nó bất cứ lúc nào bất cứ nơi nào với trình duyệt IE.Từ phần mềm, bạn có thể cấu hình các thiết lập theo yêu cầu của bạn, chẳng hạn như tần số làm việc, băng thông, địa chỉ IP, topology động, khoảng cách thời gian thực giữa các nút, cài đặt thuật toán,Tỷ lệ khung hình phụ lên xuống, lệnh AT, vv
Ứng dụng
Dựa trên thuật toán tiên tiến của chúng tôi, FD-6700WG cung cấp kết nối an toàn, rất đáng tin cậy cho một loạt các ứng dụng đòi hỏi, bao gồm truyền hình thời gian thực cho giám sát di động,Truyền thông NLOS (không qua đường ngắm), và chỉ huy và kiểm soát drone và robot.
Nó hỗ trợ một loạt các hình thức ứng dụng như manpack / xe gắn.
Nó hỗ trợ tối đa 32 nút, hoạt động với chế độ cụm và tạo thành một hệ thống liên lạc đa chức năng, mọi thời tiết.
Thông số kỹ thuật
| Tổng quát | Máy móc | ||
| Không dây | MESH ((Dựa trên công nghệ truy cập đầu cuối TD-LTE) | Nhiệt độ | -25o đến +75oC |
| Mạng lưới | MESH | Phân phối | IP65 |
| Phương pháp điều chỉnh | QPSK/16QAM/64QAM | Kích thước | 175*90*60mm |
| mã hóa | ZUC/SNOW3G/AES ((128/256) Lớp tùy chọn-2 | Trọng lượng | 1.3kg |
| Tỷ lệ dữ liệu | 30Mbps | Vật liệu | Đen Anodized nhôm |
| Nhạy cảm | -103dBm/10MHz | Sắp đặt | Mô hình cầm tay |
| Bandwidth | 1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz (được điều chỉnh) | Tần số (có thể chọn phần mềm) | |
| Phạm vi | 1km-3km ((LOS) /500meters~1km ((NLOS) | 1.4Ghz | 1427.9-1467.9MHz |
| Đường nút | 32 | 800 MHz | 806-826 MHz |
| MIMO | Multiplexing không gian, mã hóa không gian thời gian, TX / RX Eigen Beamforming | 2.4Ghz | 2401.5-2481.5 MHz |
| Sức mạnh | 25dBm±2 | Sức mạnh | |
| Air Interface Delay | ≤ 200ms | Tăng áp | DC12V |
| Air Interface Delay | ≤ 200ms | Tăng áp | DC12V |
| WLAN | WLAN 802.11 b/g/n/a | Thời lượng pin | 10 giờ (cài pin bên ngoài) |
| Phòng chống can thiệp | Nhảy tần số trong dải tần số làm việc | Giao diện | |
| Thời gian làm mạng | <1 phút | RF | 2 x TNC2 x SMS ((4G + WIFI Ant) |
| Thời gian bắt đầu | < 30s | Ethernet | 1xEthernet |
| 4G | Netcom 4G đầy đủ | Sức mạnh | DC INPUT |
| Thời gian kết nối mạng | <1min ((đối kết ổn định) | ||
| Nhạy cảm | ||
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 2.4Ghz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
Băng hình
