| Tên thương hiệu: | IWAVE |
| Số mẫu: | FNM-8416 |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/P, T/T |

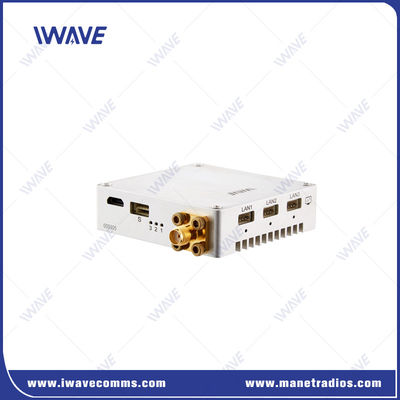

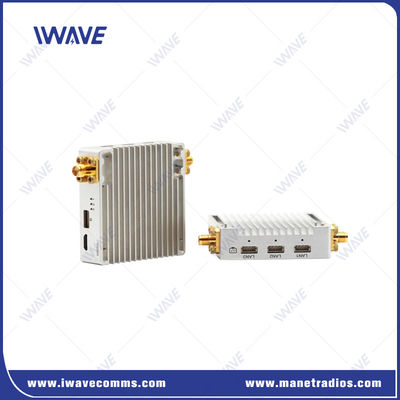

1.4GHz / 800Mhz 16km Drone Camera Transmitter TCPIP And UDP Long Range HD Video
Mô tả
Máy phát video không người lái FNM-8416 là một hệ thống truyền video HD có độ trễ thấp được mã hóa từ đầu đến cuối cho máy bay không người lái sử dụng công nghệ COFDM.Nó cung cấp kết nối video camera IP HD đầy đủ và kết nối dữ liệu chỉ huy và kiểm soát hai chiều được thiết kế đặc biệt cho máy bay không người lái thương mại và công nghiệp và hệ thống UAV tự trị. The Integrated Data Link System (FNM-8416) is an advanced single unit digital data link system specifically designed for providing reliable broadband communications under high-dynamics for critical UxV applications such as UAVFNM-8416 chỉ nặng 65g/2.3oz và nó áp dụng giao thức COFDM riêng, có tính năng truyền tải tầm xa,Độ nhạy cao và thông lượng cao cho khoảng cách 14-16km từ không đến mặt đất.
Các đặc điểm chính
|
 |
Giải pháp RF năng lượng thấp ((500mw) bao gồm thuật toán nhảy tần số tiên tiến và công nghệ chống nhiễu đáng chú ý làm cho khoảng cách liên lạc lên đến 16 km.
Nhóm IWAVE có các thuật toán và cơ chế riêng để nhảy tần số.
Trong quá trình hoạt động, liên kết dữ liệu kỹ thuật số FNM-8416 tính toán và đánh giá liên kết hiện tại dựa trên sức mạnh tín hiệu nhận được RSRP, tỷ lệ tín hiệu-tầm ồn SNR,Tỷ lệ lỗi bit SER và các yếu tố khácNếu điều kiện phán đoán được đáp ứng, việc nhảy tần số được thực hiện và một điểm tần số tối ưu được chọn từ danh sách.
Xóa hiệu quả nhiễu đa đường trong truyền tải đường dài
Truyền thông N-LOS cung cấp tín hiệu vô tuyến mạnh mẽ trong khi chống lại nhiễu và vượt qua các điểm mù.
Ngăn chặn các cuộc tấn công độc hại và truy cập trái phép nguồn cấp dữ liệu video của bạn trong thời gian thực mà không cần sự can thiệp của nhà điều hành.
FNM-8416 liên kết dữ liệu và video 1.4Ghz và 800Mhz hỗ trợ đầu vào dữ liệu UART và cũng được trang bị 3 cổng LAN.máy bay không người lái hoặc các máy bay không người lái khác có máy tính trên máy bay, camera IP hoặc tải trọng IP khác.
Ứng dụng
FNM-8416 800Mhz và 1.4Ghz liên kết dữ liệu được thiết kế để là một chuyên nghiệp truyền và nhận liên kết cho máy bay không người lái và UAV trên ứng dụng công nghiệp, chẳng hạn như bản đồ trên không,kiểm tra tuyến đường và bảo vệ động vật hoang dã Nó được áp dụng với một công nghệ điều chế RF hoàn toàn mới hỗ trợ một đường truyền liên lạc dài chống nhiễu với sức truyền rất thấp.
Thông số kỹ thuật
| Thông số kỹ thuật | ||
| Tần số | 800 MHz | 806 ~ 826 MHz |
| 1.4Ghz | 1428~1448 MHz | |
| Dải băng thông | 8MHz | |
| Năng lượng RF | 0.6watt ((Bi-Amp, 250mw công suất trung bình của mỗi bộ khuếch đại công suất) | |
| Phạm vi truyền | 800Mhz: 16km1400Mhz: 14km | |
| Tỷ lệ truyền | 6Mbps (Video Stream, tín hiệu Ethernet và chia sẻ dữ liệu hàng loạt) Dòng video tốt nhất: 2.5Mbps | |
| Tỷ lệ Baud | 115200bps (được điều chỉnh) | |
| Nhạy cảm Rx | -104/-99dbm | |
| Algorithm dung nạp lỗi | Điều chỉnh lỗi FEC phía trước băng tần cơ sở không dây | |
| Độ trễ video | Video không được nén. Không có thời gian trễ | |
| Thời gian xây dựng lại liên kết | < 1s | |
| Phương thức điều chỉnh | Uplink QNSK/Downlink QNSK | |
| Mã hóa | AES128 | |
| Thời gian bắt đầu | 15s | |
| Sức mạnh | DC-12V (718V) | |
| Giao diện | 1. Giao diện trên Tx và Rx là như nhau 2. Video đầu vào / đầu ra: Ethernet × 3 3. Power Input Interface × 1 4. Antenna Interface: SMA × 2 5. Serial×1: (điện áp:±13V ((RS232), 0~3.3V ((TTL) |
|
| Các chỉ số | 1Sức mạnh. 2. Chỉ số trạng thái Ethernet 3. Chỉ số thiết lập kết nối không dây x 3 |
|
| Tiêu thụ năng lượng | Tx: 5WRx: 3,5W | |
| Nhiệt độ | Hoạt động: -40 ~ + 85 °CLưu trữ: -55 ~ + 85 °C | |
| Cấu trúc | Tx/Rx: 57 x 55,5 x 15,7 mm | |
| Trọng lượng | Tx/Rx: 65g | |
| Thiết kế | Công nghệ CNC | |
| Vỏ hợp kim nhôm kép | ||
| Tàu anodizing dẫn điện | ||
|
|
