| Tên thương hiệu: | IWAVE |
| Số mẫu: | FPM-8416S |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/P, T/T |

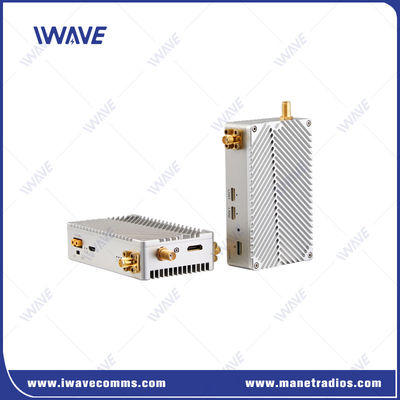

Hệ thống truyền hình kỹ thuật số 16km SDI HDMI Full HD với Mavlink Telemetry
Mô tả
Hệ thống truyền hình hình ảnh kỹ thuật số FPM-8416S là một cơ sở liên kết video UAV full HD 14-16km dựa trên công nghệ COFDM.Nó truyền dòng video 1080P 30fps ở độ trễ thấp 80ms và dòng video 720P 60fps ở độ trễ 50ms. Công nghệ IWAVE FHSS làm cho các băng tần số của nó có nhiễu tối thiểu. Để tránh 2.4Ghz đông đúc, FPM-8416S áp dụng UHF 800Mhz và 1.4Ghz.
Ngoài luồng video, liên kết video máy bay không người lái FPM-8416S cũng cho phép truyền dữ liệu điều khiển chuyến bay lên đến 16km cùng với luồng video.Nó hoạt động tốt với Pixhawk Mission Planner và QGround.
Đơn vị không khí của FPM-8416S chỉ có 130gram ((4.6oz). Kích thước nhỏ và hiệu suất phân tán nhiệt tốt hơn được thiết kế đặc biệt cho UAV, drone hoặc các hệ thống không người lái khác.
Các đặc điểm chính
● HDMI và SDI Input và Output ● Cổng Ethernet 1*100Mbps để truyền dữ liệu TCPIP/UDP ● Điều khiển từ xa |  |
FPM-8416S Uav Video Link có hai cổng serial hai chiều để kết nối với Pixhawk.Vì vậy, bạn có thể sử dụng FPM-8416S để đồng thời nhận được video từ máy bay không người lái và điều khiển máy bay không người lái thông qua kế hoạch nhiệm vụ và QGround trên mặt đất.
● Hoạt động băng tần 800Mhz và 1.4G
Hai tùy chọn tần số 800MHz và 1.4GHz để bạn có thể tránh sự tắc nghẽn tín hiệu 2,4Ghz.
● Bộ phận tần số đa phương theo chiều thẳng đứng mã hóa (COFDM)
Hiệu quả loại bỏ sự can thiệp đa đường dẫn trong truyền tải đường dài và cho phép liên kết truyền hình máy bay không người lái FPM-8416S có sự ổn định mạnh mẽ cho tầm xa.
● FHSS để chống nhiễu
Về chức năng nhảy tần số, nhóm IWAVE có thuật toán và cơ chế riêng của họ.
Trong quá trình hoạt động FPM-8416S máy phát video kỹ thuật số UAV sẽ tính toán và đánh giá liên kết hiện tại dựa trên các yếu tố như sức mạnh tín hiệu nhận được RSRP, tỷ lệ tín hiệu-độ ồn SNR,và tỷ lệ lỗi bit SERNếu điều kiện phán đoán của nó được đáp ứng, nó sẽ thực hiện nhảy tần số và chọn một điểm tần số tối ưu từ danh sách.
● Giao thông được mã hóa
FPM-8416S UAV video link sử dụng AES128 để mã hóa video để tránh ai đó chặn video của bạn mà không được ủy quyền.
Các cảng khác nhau
FPM-8416S kết nối video máy bay không người lái kỹ thuật số được trang bị cổng HDMI, cổng SDI,hai cổng LAN và một cổng serial hai chiều mà người dùng có thể nhận được luồng video full hd và điều khiển chuyến bay với pixhawk cùng một lúc.
Ứng dụng
Máy phát video máy bay không người lái không dây là "con mắt" cho các ứng dụng quan trọng như tình báo, giám sát và trinh sát cần truyền video HD trực tiếp để phản ứng nhanh chóng.Ngoài ra, máy phát video COFDM cho UAV cũng đóng một vai trò quan trọng trong ngành công nghiệp quy trình và khai thác mỏ, giao hàng bằng máy bay không người lái, kiểm tra cơ sở hạ tầng và những người trả lời đầu tiên để cho phép đưa ra quyết định nhanh hơn, hiệu quả hơn.
Thông số kỹ thuật
| 800 MHz | 806 ~ 826 MHz | |
| 1.4Ghz | 1428~1448 MHz | |
| Dải băng thông | 8MHz | |
| Năng lượng RF | 0.6watt | |
| Phạm vi truyền | 800Mhz: 16km1400Mhz: 14km | |

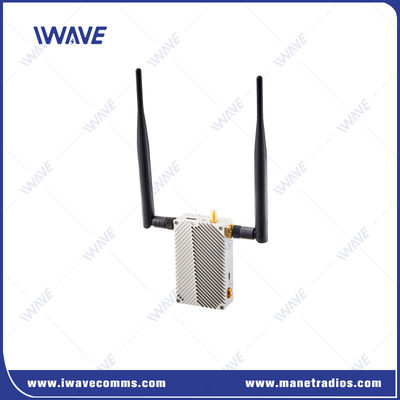

| Ống ức | 800 MHz | TX: Omni Antenna/25cm Length/ 2dbi RX: Omni Antenna/60cm Length/6dbi |
| 1.4Ghz | TX: Omni Antenna / 35cm Chiều dài / 3.5dbi RX: Omni Antenna/60cm Độ dài/5dbi | |
| Tỷ lệ truyền | 3Mbps (HDMI hoặc SDI Video Stream, tín hiệu Ethernet và chia sẻ dữ liệu hàng loạt) | |
| Tỷ lệ Baud | 115200bps (được điều chỉnh) | |
| Nhạy cảm | -106@4Mhz | |
| Thuật toán dung nạp lỗi không dây | Chỉnh sửa lỗi chuyển tiếp FEC băng cơ sở không dây / sửa lỗi siêu codec video | |
| Độ trễ từ đầu đến cuối | Độ trễ mã hóa + truyền + giải mã720P/60 <50 ms1080P/60 <80 ms | |
| Thời gian xây dựng lại liên kết | < 1s | |
| Phương thức điều chỉnh | Uplink QPSK/Downlink QPSK | |
| Nén video | H.264 | |
| Không gian màu video | 4:2:0 (Lựa chọn 4:2(2) | |
| Mã hóa | AES128 | |
| Thời gian bắt đầu | 15s | |
| Sức mạnh | DC12V (7V18V) | |
| Giao diện | Giao diện trên Tx và Rx là giống nhau ● Video đầu vào / đầu ra: Mini HDMI × 1 ● Video đầu vào / đầu ra: SDI ((SMA) × 1 ●Giao diện đầu vào điện × 1 ●Mạng giao diện ăng-ten: SMA×2 ●Serial×1: (điện áp: +-13V ((RS232), 0~3.3V ((TTL) ●Ethernet: 100Mbps x 3 | |
| Các chỉ số | ●Sức mạnh ● Kết nối không dây ● Chỉ số cài đặt | |
| Tiêu thụ năng lượng | Tx: 9W ((Max) Rx: 6W | |
| Nhiệt độ | ● Làm việc: -40 ~ + 85 °C ● Lưu trữ: -55 ~ + 100°C | |
| Cấu trúc | Tx/Rx: 93 x 55,5 x 23,5 mm | |
| Trọng lượng | Tx/Rx: 130g | |
| Thiết kế vỏ kim loại | Công nghệ CNC / vỏ hợp kim nhôm kép | |
| Vỏ hợp kim nhôm kép | ||
| Tàu anodizing dẫn điện | ||
|
|
