| Tên thương hiệu: | IWAVE |
| Số mẫu: | FPM-8416 |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

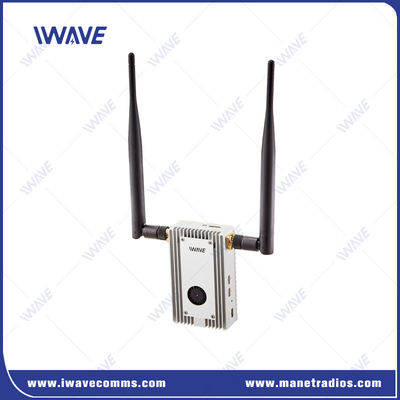

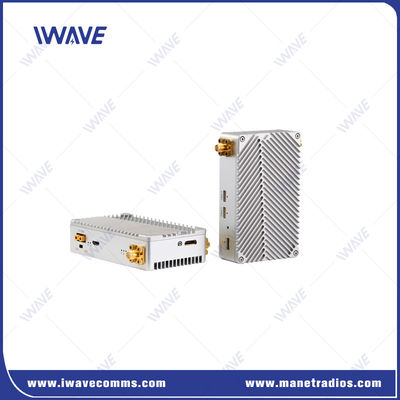

16km máy bay không người lái phát sóng và thu 800Mhz và 1.4Ghz cho video và dữ liệu
Mô tả
FPM-8416 là một máy phát video máy bay không người lái hạng nhẹ được nhúng liên kết dữ liệu hai chiều và được thiết kế đặc biệt để cho phép hoạt động tự trị cho máy bay không người lái thương mại và công nghiệp.Nó cho phép bạn điều khiển không dây và theo dõi video thời gian thực UAV / Drone ở khoảng cách lên đến 10mile.
Sử dụng cốt lõi của giao tiếp di động thế hệ thứ 4 COFDM kỹ thuật điều chế đa nhà cung cấp cung cấp an toàn và hiệu suất xuất sắc trong môi trường khắc nghiệt.
Các đặc điểm chính
|
● Điều khiển hai hướng ● Độ trễ 80ms cho 1080P/60 ● 128AES được mã hóa ● Hỗ trợ đầu vào và đầu ra video HDMI và IP ● Chất lượng video 1080P/60 ở khoảng cách 14-16km ● Tùy chọn tần số 800Mhz và 1.4Ghz để tránh 2.4Ghz đông đúc ● HDMI đầu ra để hiển thị để theo dõi thời gian thực ● 14-16km không gian để mặt đất hệ thống video HD đầy đủ downlink ● Vỏ máy điều khiển bằng nhôm CNC ● Quản lý hoàn toàn bởi khách hàng ● Thiết lập cài đặt bằng phần mềm ● 130g trọng lượng nhẹ đặc biệt cho drone |
 |
Giao tiếp tầm xa mạnh mẽ
FPM-8416 kết nối dữ liệu cung cấp video HD đầy đủ và hai cách điều khiển dữ liệu truyền thông lên đến 10 dặm.
Máy phát sử dụng kỹ thuật COFDM để giải mã và cung cấp hiệu suất liên kết nlos mạnh với biên độ mờ cao.
Safe Link cho nhiều ứng dụng khác nhau
Hệ thống truyền thông không dây hỗ trợ mã hóa bằng cách sử dụng thuật toán mã hóa AES.128 nội bộ (CBC). Khối mã hóa có thể được bỏ qua để cho phép chế độ hoạt động không mã hóa.
Đứng vững trong những điều kiện khó khăn
Sử dụng FHSS ((Frequency-Hopping spread spectrum) chống nhiễu để đảm bảo một liên kết ổn định.
Các thuật toán tiên tiến được sử dụng để đảm bảo hoạt động trong các kịch bản làm việc phức tạp.
Các cảng khác nhau
FPM-8416 HD Image Transmission System được trang bị HDMI,hai cổng LAN và một cổng serial hai chiều mà người dùng có thể nhận được luồng video full hd và điều khiển chuyến bay với pixhawk cùng một lúc.
Cổng HDMI và cổng LAN làm cho máy bay không người lái của bạn có nhiều loại camera tùy chọn.
Ứng dụng
Kích thước nhỏ và trọng lượng 130g UAV drone video link là lý tưởng cho máy bay không người lái nhỏ. Nó đã được sử dụng rộng rãi trong lực lượng cảnh sát, ứng phó đầu tiên, các dịch vụ an ninh, kiểm tra đường ống dẫn dầu,phòng ngừa cháy rừng, kiểm tra đường dây điện cao áp, an ninh nội địa, quản lý giao thông, đơn vị hỗ trợ kỹ thuật của cảnh sát, lực lượng đặc biệt, các trạm chỉ huy và kiểm soát quân sự, sân bay, kiểm soát biên giới,sự cố lớn được hỗ trợ.
Thông số kỹ thuật
| Thông số kỹ thuật | |||
| Tần số | 800 MHz | 806 ~ 826 MHz | |
| 1.4Ghz | 1428~1448 MHz | ||
| Dải băng thông | 8MHz | ||
| Năng lượng RF | 0.6watt ((Bi-Amp, 0.6watt Lượng đỉnh của mỗi bộ khuếch đại công suất) | ||
| Phạm vi truyền | 800Mhz: 16km1400Mhz: 14km | ||
| Ống ức | 800 MHz | TX: Omni Antenna/25cm chiều dài/ 2dbiRX: Omni Antenna/60cm chiều dài/6dbi | |
| 1.4Ghz | TX: Omni Antenna / 35cm Length / 3.5dbiRX: Omni Antenna / 60cm Length / 5dbi | ||
| Tỷ lệ truyền | 3Mbps (HDMI Video Stream, tín hiệu Ethernet và chia sẻ dữ liệu hàng loạt) | ||
| Tỷ lệ Baud | 115200bps (được điều chỉnh) | ||
| Nhạy cảm | -106@4Mhz | ||
| Thuật toán dung nạp lỗi không dây | Chỉnh sửa lỗi chuyển tiếp FEC băng cơ sở không dây / sửa lỗi siêu codec video | ||
| Độ trễ từ đầu đến cuối | Độ trễ để mã hóa + truyền + giải mã 720P/60 <50 ms 1080P/60 <80ms |
||
| Thời gian xây dựng lại liên kết | < 1s | ||
| Phương thức điều chỉnh | Uplink QPSK/Downlink QPSK | ||
| Nén video | H.264 | ||
| Không gian màu video | 4:2:0 (Lựa chọn 4:2(2) | ||
| Mã hóa | AES128 | ||
| Thời gian bắt đầu | 15s | ||
| Sức mạnh | DC12V (7V18V) | ||
| Giao diện | Giao diện trên Tx và Rx là giống nhau Video đầu vào/đi ra: Mini HDMI*1 Giao diện đầu vào năng lượng*1 Giao diện ăng-ten:SMA*2 Dòng*1: (Đăng: +-13V ((RS232), 0~3.3V ((TTL) 2) Ethernet: 100Mbps x 3 |
||
| Các chỉ số | Sức mạnh Chỉ số thiết lập kết nối không dây |
||
| Tiêu thụ năng lượng | Tx: 9W ((Max) Rx: 6W | ||
| Nhiệt độ | Hoạt động: -40 ~ + 85 °CLưu trữ: -55 ~ + 100 °C | ||
| Cấu trúc | Tx/Rx: 93 x 55,5 x 23,5 mm | ||
| Trọng lượng | Tx/Rx: 130g | ||
| Thiết kế vỏ kim loại | Công nghệ CNC / vỏ hợp kim nhôm kép | ||
| Vỏ hợp kim nhôm kép | |||
| Tàu anodizing dẫn điện | |||
|
|
