| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-6100 |
| MOQ: | 2 |
| giá bán: | negotiable |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |
OEM Wireless IP Mesh Module cho truyền hình HD cho UAV và UGV
Lời giới thiệu
FD-6100 cung cấp truyền dữ liệu mạng tự tổ chức MESH tích hợp cao, và nó được đặc trưng với mạng tự động, định tuyến tự động, điều chế tần số tự động,chữa lành tự độngĐồng thời, mức tiêu thụ năng lượng thấp và kích thước nhỏ đáp ứng các nhu cầu ứng dụng đa dạng, chẳng hạn như sản xuất công nghiệp, truyền thông khẩn cấp, truyền hình,giám sát không người lái và giám sát video.
Dựa trên chipset SOC trưởng thành và tiêu chuẩn truyền thông không dây TD-LTE, FD-6100 hỗ trợ mạng MESH Ad-Hoc và không dựa trên mạng công cộng.Nó áp dụng các công nghệ OFDM và MIMO để hỗ trợ nhiều băng thông:3MHz/5MHz/10MHz/20MHz. Thiết kế kiến trúc hệ thống phẳng của nó có thể giảm hiệu quả độ trễ hệ thống, cải thiện khả năng truyền hệ thống để đạt được khoảng cách truyền dài,thông lượng dữ liệu lớn và khả năng chống nhiễu mạnh.
Ứng dụng
|
|
| Tổng quát | ||
| Công nghệ | MESH dựa trên tiêu chuẩn công nghệ không dây TD-LTE | |
| mã hóa | ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phạm vi | 10km ((Từ không đến mặt đất) 500m-3km ((NLOS) Từ mặt đất đến mặt đất) | |
| Khả năng hoạt động | 16 nút | |
| Sức mạnh | 23dBm±2 (2w hoặc 10w theo yêu cầu) | |
| LATENCY | Giao thông một bước nhảy ≤30ms | |
| Phương pháp điều chỉnh | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Tự động nhảy tần số băng tần | |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Tiêu thụ năng lượng | 5W | |
| Điện năng nhập | DC12V | |
| Nhạy cảm | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Dải tần số | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Mức điện | 2.85V miền điện áp và tương thích với 3V/3.3V cấp | |
| Dữ liệu kiểm soát | Chế độ TTL | |
| Tỷ lệ Baud | 115200bps | |
| Chế độ truyền | Chế độ truyền thông | |
| Mức độ ưu tiên | Ưu tiên cao hơn cổng mạng Khi truyền tín hiệu là crown, dữ liệu kiểm soát sẽ được chuyển qua ưu tiên |
|
| Lưu ý:1Dữ liệu truyền và nhận được được phát sóng trên mạng. Sau khi kết nối thành công, mỗi nút FD-6100 có thể nhận dữ liệu hàng loạt. 2Nếu bạn muốn phân biệt giữa gửi, nhận và kiểm soát, bạn cần tự xác định định dạng |
||
| Máy móc | ||
| Nhiệt độ | -40°C~+80°C | |
| Trọng lượng | 50 gram | |
| Cấu trúc | 7.8*10.8*2cm | |
| Sự ổn định | MTBF≥10000hr | |

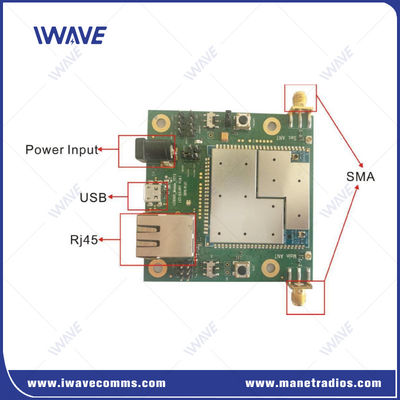

| Giao diện | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| COMUART | 1x COMUART | |
| Sức mạnh | DC INPUT | |
| Chỉ báo | Tri-COLOR LED | |

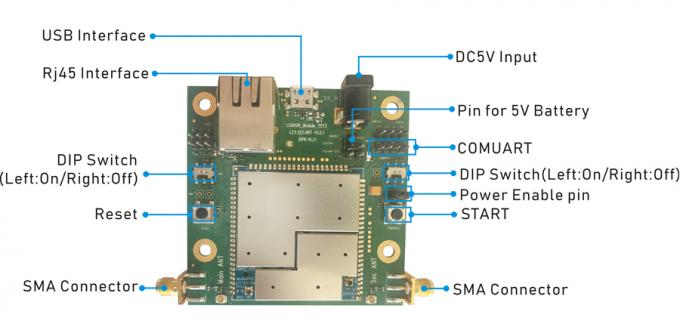

Giao diện
Băng hình
|
|
