| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-780X |
| MOQ: | 2 |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T/T,L/C,D/P |

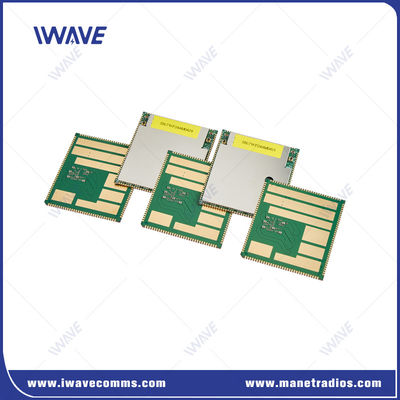

1.4GHz Long Distance FHSS FPGA Mesh Long Range Data Link Module cho Swarm UAV
Lời giới thiệu
FD-780X là một liên kết dữ liệu tầm xa SDR Mesh sử dụng giải pháp FPGA. Nó hỗ trợ nhảy tần số thích ứng và lựa chọn,tự động chọn tần số tối ưu trong sự hiện diện của nhiễu điện từĐiều này cho phép mạng băng thông rộng tự tổ chức và truyền trong các kịch bản phức tạp. Nó có thể được sử dụng trong các kết hợp truyền thông khác nhau cho các kịch bản sử dụng khác nhau,chẳng hạn như trên UAV di chuyển hoặc USVNó chủ yếu được sử dụng cho kết nối đa phương tiện giữa máy bay không người lái và trạm cơ sở, cũng như phục vụ như một nút chuyển tiếp Mesh.Người dùng có thể phát triển nó với hệ thống của riêng mình và IWAVE sẽ cung cấp bản vẽ dấu chân,pinut và tài liệu sơ đồ tham khảo cho sự phát triển của bạn.
Ưu điểm củaliên kết dữ liệu tầm xa
|
|
|
Ứng dụng
|
|
|
Chi tiết củaMáy phát video không dây
|
Các mục chức năng |
Mô tả |
Chi tiết |
|
PCB |
bảng giao diện một mặt |
Phạm vi dung nạp: 46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
RF |
Phạm vi RF 1 |
1420-1530MHz |
|
Phạm vi RF 2 |
566-678MHz |
|
|
Mức năng lượng |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Nhạy cảm (1Mbps) |
1.4G ((14700 kênh) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600m(6200kênh) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
Giao diện |
UART |
3 |
|
HSIC |
USB 2.0 tốc độ cao |
|
|
USB |
USB 2.0 tốc độ cao |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Sức mạnh |
VSYS |
3.7V~4.35V,đề nghị 4.0V (đưa vào) |
|
D1V8A |
1.8V |
|
|
A2V85A |
2.85V |
|
|
VCC_D3V3 |
3.3V |
|
|
5V_FEM |
Cung cấp điện chip RF PA ((Input) |
|
|
Mạng lưới |
Chế độ mạng |
Mạng Ad Hoc không trung tâm |
|
Công suất |
Tối đa 32 nút |
|
|
Cây vảy |
Hỗ trợ topology định tuyến đa hop, lên đến 31 hop |
|
|
Truyền thông |
Hỗ trợ chế độ truyền unicast, multicast và phát sóng. Bất kỳ nút nào cũng có thể sử dụng ba chế độ này để giao tiếp |
|
|
Tỷ lệ dữ liệu |
Tất cả các nút giao tiếp và chia sẻ băng thông làm việc, và tốc độ tối đa là 100Mbps |
|
|
Đồng bộ hóa thời gian |
Không phụ thuộc vào đồng hồ bên ngoài, tự đồng bộ |
|
|
Kiểm soát năng lượng |
Tất cả các nút thích nghi điều chỉnh sức mạnh truyền tải |
|
|
Subnet Fusion |
Hỗ trợ chia một mạng thành nhiều mạng |
|
|
Tốc độ di chuyển |
Hỗ trợ tối đa 300km/h |
|
|
Chuyển tiếp |
HARQ Truyền lại |
|
|
Chống kẹt |
Hỗ trợ nhảy tần số động trong và qua các băng tần số |
Dịch vụ OEM/ODM:
Nếu bạn muốn hiển thị LOGO thương hiệu của riêng bạn trên hàng hóa như cáp, túi gói, nhãn hoặc bất cứ nơi nào. Nó không có bất kỳ vấn đề nào. Dịch vụ OEM và ODM của chúng tôi luôn sẵn sàng làm điều đó.
Bao bì:
Theo Stardard Export Packing.
Hộp carton, hộp gỗ, pallet gỗ.
Vận chuyển:
- Quốc tế nhanh như UPS, TNT, DHL, vv
- Hàng không quốc tế: CA, AA, EA, vv
- Bằng đường biển.
Băng hình
Băng hình
Băng hình
Băng hình
|
|
