| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-61MN |
| MOQ: | 2pcs |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |
Mô hình:FD-61MN

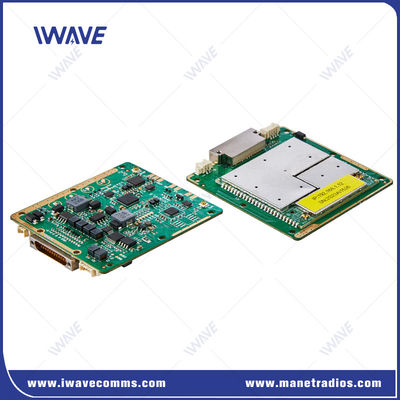

FD-61MN Mô-đun IP MESH kỹ thuật số ba băng tần thu nhỏ cho UAV Swarm và Hạm đội Robot
Lời giới thiệu
CácFD-61MNlà một OEM thu nhỏMô-đun truyền dữ liệu IP Digital Mesh ba băng tầnđược thiết kế đểMáy bay không người lái,UAV,UGV,Động cơ USV, và các phương tiện không người lái tự trị khác. Mô-đun này cho phép phát video và dữ liệu liền mạch trong một mạng lưới phi tập trung, "không cơ sở hạ tầng", sử dụng ba băng tần có thể chọn:800MHz,1.4GHz, và2.4GHzNó tích hợptự động nhảy tần số (FHSS)vàđiều chế thích nghiđể tăng hiệu suất trong môi trường RF phức tạp.
Mạng lưới tự hình thành và tự chữa lành: Tự động thích nghi khi các nút tham gia hoặc rời đi, duy trì kết nối liên tục ngay cả khi một số nút bị mất.
Công nghệ chống nhiễu: Sử dụngmã hóa và điều chế thích ứngđể điều chỉnh cho các điều kiện tín hiệu thay đổi, giảm thiểu jitter và đảm bảo truyền dữ liệu ổn định.
Giao tiếp từ xa:
NLOS (Không nhìn thấy)phạm vi:1-3 kmđối với các phương tiện mặt đất không người lái.
Không-đấtphạm vi:Tối đa 10 kmcho UAV.
Nhiều cổng truyền thông:
Cổng Ethernetcho truyền dữ liệu linh hoạt.
Cổng UARTcho truyền thông hàng loạt, cho phép kiểm soát các hạm đội UAV / UGV.
UAV Swarm và UGV Fleet Control: Hỗ trợ điều khiển chính xác trên nhiều đơn vị thông qua các cổng hàng loạt, sử dụng địa chỉ IP và cổng để quản lý dữ liệu điều khiển.

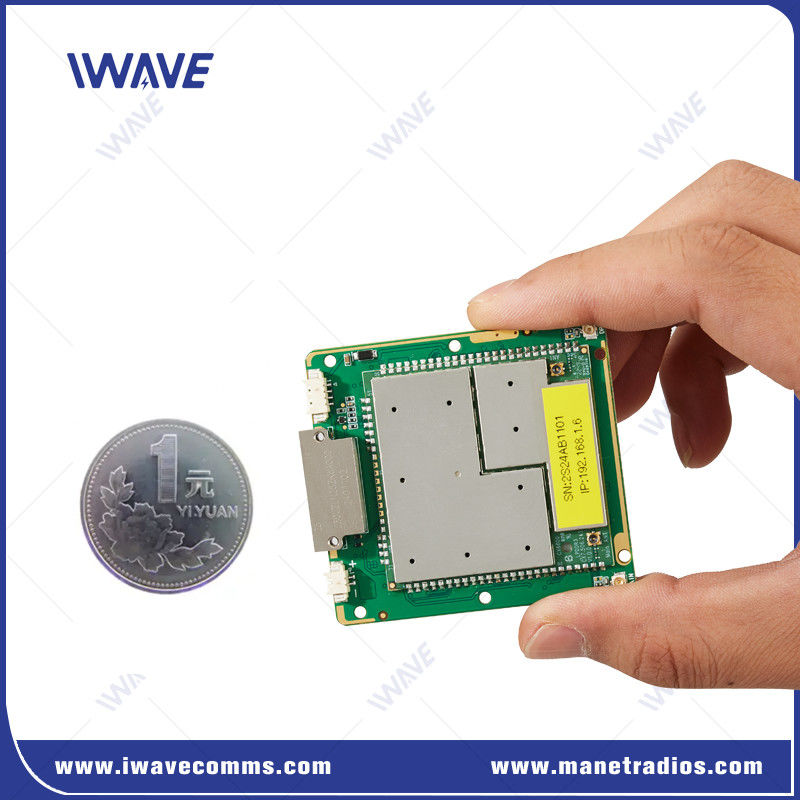

Định dạng OEM nhỏ gọn: Thiết kế Bareboard để dễ dàng tích hợp vào các hệ thống robot.
Video không dây & Liên kết dữ liệu: Cung cấp dịch vụ video và dữ liệu độ nét cao cho các phương tiện không người lái trong môi trường chiến thuật, chẳng hạn như các hoạt động an ninh và quốc phòng.
Tích hợp hệ thống robot: FD-61MN có thể được nhúng vào UAV, UGV, USV và các hệ thống tự trị khác để truyền dữ liệu và điều khiển thời gian thực.
Kiểm soát đa robot: Cho phép đo từ xa chính xác và kiểm soát nhiều UAV hoặc UGV thông qua truyền thông dựa trên IP.
Phạm vi có thể mở rộng: Phạm vi có thể được mở rộng bằng các bộ khuếch đại tăng cường bổ sung cho việc triển khai lớn hơn.
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | MESH dựa trên tiêu chuẩn công nghệ không dây TD-LTE | |
| Mã hóa | ZUC/SNOW3G/AES ((128/256) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phân bố trung bình thích nghi của tỷ lệ hệ thống | ||
| Hỗ trợ người dùng đặt giới hạn tốc độ | ||
| Phạm vi | 10km ((không khí đến mặt đất) 500m-3km ((NLOS Bầu đất đến mặt đất) |
|
| Công suất | 32 nút | |
| Dải băng thông | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Sức mạnh | 25dBm±2 (2w hoặc 10w theo yêu cầu) | |
| Phương thức điều chỉnh | QPSK, 16QAM, 64QAM | |
| Chống nhiễu | Tự động nhảy tần số băng tần | |
| Tiêu thụ năng lượng | Trung bình: 4-4.5Watt Tối đa: 8W |
|
| Điện vào | DC5V-32V | |
| Dải tần số | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| Không dây | |||||||
| Phương thức truyền thông | Unicast, multicast, phát sóng | ||||||
| Chế độ truyền | Full Duplex | ||||||
| Chế độ mạng | Tự chữa lành | Tự thích nghi, tự tổ chức, tự cấu hình, tự duy trì | |||||
| Đường dẫn động | Tự động cập nhật tuyến đường dựa trên điều kiện liên kết thời gian thực | ||||||
| Kiểm soát mạng | Giám sát của nhà nước | Tình trạng kết nối /rsrp/ snr/distance/ uplink và downlink throughput | |||||
| Quản lý hệ thống | WATCHDOG: tất cả các ngoại lệ cấp hệ thống có thể được xác định, tự động thiết lập lại | ||||||
| Chuyển tiếp | L1 | Xác định liệu có nên chuyển tiếp dựa trên các dữ liệu khác nhau được mang theo (AM / UM); HARQ chuyển tiếp | |||||
| L2 | HARQ chuyển tiếp | ||||||
| Độ nhạy của máy thu | Độ nhạy ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Giao diện | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Cổng hàng loạt | 3x SERIAL PORT | |
| Điện vào | 2*Lực lượng đầu vào (thay thế) | |
| Máy móc | ||
| Nhiệt độ | -40°C~+80°C | |
| Trọng lượng | 26g | |
| Cấu trúc | 60*55*5.7mm | |
| Sự ổn định | MTBF≥10000hr | |
Băng hình
|
|
