| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-61MN |
| MOQ: | 2pcs |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

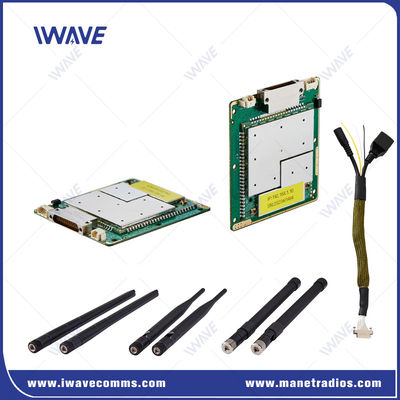

Mô-đun truyền dữ liệu IP MESH kỹ thuật số siêu nhỏ ba băng tần cho UAV
Lời giới thiệu
FD-61MN là mô-đun truyền dữ liệu Digital IP MESH ba băng tần OEM thu nhỏ cho Drones, UAV, UGV, USV và các phương tiện không người lái tự trị khác.Liên kết lưới kỹ thuật số này phát video và dữ liệu qua một mạng "không cơ sở hạ tầng" trong ba băng tần có thể chọn phần mềm 800Mhz, 1,4Ghz và 2,4Ghz.
Là một máy phát thanh được xác định bởi phần mềm (SDR) nhỏ gọn, FD-61MN lý tưởng cho nhiều loại máy bay không người lái, hệ thống robot vàxe tự động, cung cấp một phạm vi hoạt động ấn tượng lên đến 10 km. khả năng tự hình thành và tự chữa lành của nó, cùng với các bước nhảy tần số không giới hạn, đảm bảo giao tiếp đáng tin cậy,trong khi thông minh dựa trên thời gian blacklisting thuật toán cải thiện hiệu suất của nó.
Đặc điểm
Tiêu chuẩn truyền thông:
Dựa trên tiêu chuẩn truyền thông không dây TD-LTE.
Hoạt động độc lập với bất kỳ trạm cơ sở nào.
Dịch vụ dữ liệu:
Cung cấp các liên kết truyền thông không dây cho video HD, dữ liệu và dữ liệu điều khiển hàng loạt dựa trên IP.
Công nghệ chống nhiễu:
Sử dụng công nghệ nhảy tần số tự động (FHSS).
Sử dụng điều chế thích nghi để tăng khả năng chống nhiễu.
Mạng lưới tự hình thành và tự chữa lành:
Xây dựng một mạng lưới lưới thích nghi liên tục.
Cho phép các nút tham gia hoặc rời đi một cách năng động, đảm bảo tính liên tục ngay cả khi các nút bị mất.
Ứng dụng
Liên kết video và dữ liệu không dây tiên tiến
Cung cấp dịch vụ video và dữ liệu HD dựa trên IP cho các đơn vị chiến thuật di động cao trong lĩnh vực an ninh và quốc phòng.
Định dạng OEM cho tích hợp nền tảng

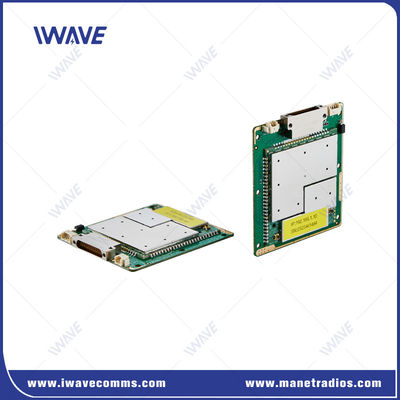

FD-61MN có sẵn trong định dạng OEM (bảng trần), làm cho nó phù hợp để tích hợp vào nhiều hệ thống robot.
Truyền dữ liệu điều khiển điện đo
Có khả năng nhận và truyền dữ liệu điều khiển từ xa thông qua địa chỉ IP và cổng, cho phép điều khiển chính xác các đơn vị riêng lẻ trong các hệ thống đa robot.
Phạm vi có thể mở rộng
Phạm vi bổ sung có thể đạt được thông qua việc bổ sung các bộ khuếch đại tăng cường, tăng cường khả năng hoạt động.
Thông số kỹ thuật
| Công nghệ | Adhoc dựa trên tiêu chuẩn công nghệ TD-LTE |
| Mã hóa | ZUC/SNOW3G/AES128 Lớp tùy chọn-2 |
| Tỷ lệ dữ liệu | Max 30Mbps ((Uplink và Downlink) |
| Phạm vi truyền thông | Không khí đến mặt đất 10km NLOS từ mặt đất đến mặt đất 1-3km |
| Khối | 16 nút |
| Năng lượng RF | 23dBm±2 (2w, 5w hoặc 10w theo yêu cầu) |
| Độ trễ | Kết thúc đến kết thúc≤5ms-15ms |
| Phương thức điều chỉnh | QPSK thích nghi, 16QAM, 64QAM |
| Chống nhiễu | FHSS ((Frequency Hop Spread Spectrum) |
| Dải băng thông | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| Tiêu thụ năng lượng | 5W |
| Điện vào | DC5-32V |
| Cấu trúc | 60*55*5.7mm |
| Trọng lượng | 26g |
| Tần số ba băng tần | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 MHz | |
| RF | 2 x IPX |
| Cổng LAN | Cổng Ethernet 3x |
| Làm gì? | 1xCOMUART |
| Điện vào | 1*DC5-32V |
Chức năng cổng hàng loạt mạnh mẽ cho dịch vụ dữ liệu
1.Tỷ lệ caoTruyền dữ liệu cổng không gian: tốc độ baud lên đến 460800
2. Nhiều chế độ hoạt động của cổng hàng loạt: chế độ TCP Server, chế độ TCP Client, chế độ UDP, chế độ UDP multicast, chế độ truyền thông minh bạch, v.v.
3.MQTT, Modbus và các giao thức khác. Hỗ trợ chế độ mạng IoT cổng hàng loạt, có thể được sử dụng linh hoạt cho mạng. Ví dụ:người dùng có thể chính xác gửi các hướng dẫn điều khiển đến một nút khác (drone, con chó robot hoặc robot không người lái khác) thông qua điều khiển từ xa thay vì sử dụng chế độ phát sóng hoặc đa phát.
|
Giao diện lệnh |
Cấu hình lệnh AT |
API/HTTP/UART cho cấu hình lệnh AT |
|
Quản lý cấu hình |
Hỗ trợ cấu hình thông qua WEBUI, API và phần mềm quản lý |
|
|
Chế độ làm việc |
Chế độ máy chủ TCP Chế độ máy khách TCP Chế độ UDP UDP đa phát MQTT Modbus |
Tôi.Khi được thiết lập như một máy chủ TCP, máy chủ cổng hàng loạt chờ kết nối máy tính.
Tôi.Khi được thiết lập như một máy khách TCP, máy chủ cổng hàng loạt chủ động bắt đầu kết nối với máy chủ mạng được chỉ định bởi IP đích.
Tôi.Máy chủ TCP, máy khách TCP, UDP, UDP đa phát, TCP máy chủ/khách hàng cùng tồn tại, MQTT
|
|
Tỷ lệ Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Nghị định thư |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through mode |
|
|
Quản lý hệ thống |
Hỗ trợ chức năng WATCHDOG, tất cả các ngoại lệ cấp hệ thống có thể được xác định và tự động đặt lại |
|
Băng hình
|
|
