| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-66MN |
| MOQ: | 2pcs |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | D/P,T/T,L/C |

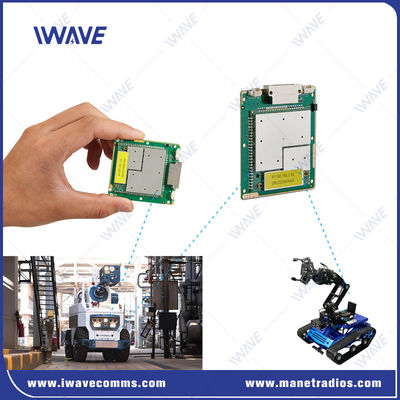

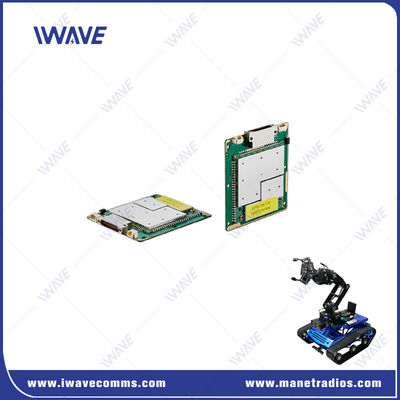

Miniature OEM Tri-Band Digital IP và Serial Control Data Link
CácFDM-66MNlà một giải pháp truyền tải không dây tiên tiến được thiết kế bởi IWAVE, sử dụng chipset SOC trưởng thành để tăng hiệu suất.cung cấp truyền thông full-duplex cho cả dữ liệu TCP/IP/UDP và tín hiệu điều khiển TTL.
Đặc điểm chính:
Truyền tải video và dữ liệu độ nét cao: Cung cấp video HD, dữ liệu và dữ liệu điều khiển hàng loạt qua IP, làm cho nó lý tưởng cho các ứng dụng thời gian thực.
Công nghệ chống can thiệp: Kết hợp tự động tần số nhảy (FHSS) và điều chế thích nghi để duy trì truyền thông ổn định ngay cả trong môi trường khó khăn với nhiễu cao.
Địa hình mạng linh hoạt: Hỗ trợ cả cấu hình điểm đến điểm và điểm đến đa điểm (định dạng sao), cung cấp tính linh hoạt cho các kịch bản triển khai khác nhau.
Truyền dữ liệu ổn địnhCác tính năng: Công nghệ điều chỉnh điều chỉnh tự động điều chỉnh các chương trình mã hóa và điều chế dựa trên chất lượng tín hiệu, giảm thiểu sự rung chuyển truyền khi các điều kiện tín hiệu dao động.
Kiểm soát năng lượng tự động: Hệ thống tối ưu hóa chất lượng truyền và mở rộng phạm vi truyền thông bằng cách tự động điều chỉnh công suất đầu ra theo cường độ tín hiệu và tốc độ dữ liệu, giảm tiêu thụ điện.
Dữ liệu hàng loạt qua IP: Dễ dàng lấy thông tin cổng hàng loạt thông qua IP, làm cho nó hoàn hảo cho các ứng dụng trong các đội UGV (Động cơ mặt đất không người lái) và đàn UAV (Động cơ không người lái).
Nhiều cổng Ethernet: Được trang bị ba cổng Ethernet để tích hợp liền mạch với các thiết bị và đầu cuối khác nhau.
Nhập điện áp rộng: Hỗ trợ một phạm vi điện áp đầu vào rộng từ 5-32V, đảm bảo khả năng tương thích với các nguồn điện đa dạng.
Truyền thông chậm: Được tối ưu hóa cho truyền thông IP chậm trễ, đảm bảo truyền dữ liệu thời gian thực với sự chậm trễ tối thiểu.
Quản lý mạng toàn diện: Bao gồm một WebUI để dễ dàng cấu hình và quản lý, cùng với hỗ trợ phần mềm quản lý mạng.
Tích hợp nền tảng của bên thứ ba: Cung cấp quyền truy cập API để tích hợp dễ dàng với các nền tảng và hệ thống không người lái của bên thứ ba.
FDM-66MN là một giải pháp lý tưởng cho các ứng dụng đòi hỏi như giám sát từ xa, xe tự trị và hạm đội máy bay không người lái.nó đảm bảo hoạt động đáng tin cậy và hiệu quả ngay cả trong môi trường phức tạp nhất.

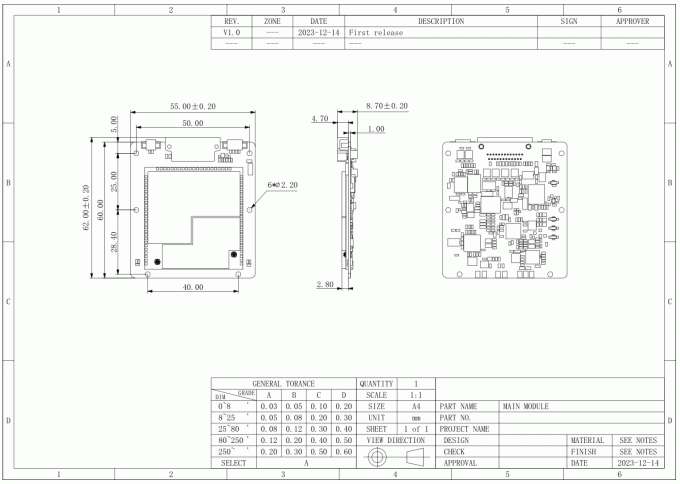

Giao diện
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | Cơ sở không dây trên tiêu chuẩn công nghệ không dây TD-LTE | |
| Mã hóa | ZUC/SNOW3G/AES ((128/256) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phân bố trung bình thích nghi của tốc độ dữ liệu hệ thống | ||
| Hỗ trợ người dùng đặt giới hạn tốc độ | ||
| Phạm vi | 10km-15km ((Từ không đến mặt đất) 500m-3km ((NLOS Bầu đất đến mặt đất) |
|
| Công suất | 16 nút | |
| Dải băng thông | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Sức mạnh | 25dBm±2 (2w hoặc 10w theo yêu cầu) Tất cả các nút tự động điều chỉnh sức mạnh truyền |
|
| Phương thức điều chỉnh | QPSK, 16QAM, 64QAM | |
| Chống nhiễu | Tự động nhảy tần số băng tần | |
| Tiêu thụ năng lượng | Trung bình: 4-4.5Watt Tối đa: 8W |
|
| Điện vào | DC5V-32V | |
| Độ nhạy của máy thu | Độ nhạy ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Dải tần số | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| Phương thức truyền thông | Unicast, multicast, phát sóng | ||||||
| Chế độ truyền | Full Duplex | ||||||
| Chế độ mạng | Đường dẫn động | Tự động cập nhật tuyến đường dựa trên điều kiện liên kết thời gian thực | |||||
| Kiểm soát mạng | Giám sát của nhà nước | Tình trạng kết nối /rsrp/ snr/distance/ uplink và downlink throughput | |||||
| Quản lý hệ thống | WATCHDOG: tất cả các ngoại lệ cấp hệ thống có thể được xác định, tự động thiết lập lại | ||||||
| Chuyển tiếp | L1 | Xác định liệu có nên chuyển tiếp dựa trên các dữ liệu khác nhau được mang theo (AM / UM); HARQ chuyển tiếp | |||||
| L2 | HARQ chuyển tiếp | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Cổng hàng loạt | 2x RS232 | |
| Điện vào | 2*Lực lượng đầu vào (thay thế) | |
| Kiểm soát truyền dữ liệu | |||||
| Giao diện lệnh | Cấu hình lệnh AT | Hỗ trợ cổng VCOM/UART và các cổng khác cho cấu hình lệnh AT | |||
| Quản lý cấu hình | Hỗ trợ cấu hình thông qua WEBUI, API và phần mềm | ||||
| Chế độ làm việc | Chế độ máy chủ TCP Chế độ máy khách TCP Chế độ UDP UDP đa phát MQTT Modbus |
● Khi được thiết lập như một máy chủ TCP, máy chủ cổng hàng loạt chờ kết nối máy tính. ● Khi được thiết lập như một máy khách TCP, máy chủ cổng hàng loạt chủ động bắt đầu kết nối với máy chủ mạng được chỉ định bởi IP đích. ● Máy chủ TCP, khách hàng TCP, UDP, UDP đa phát, TCP máy chủ / khách hàng cùng tồn tại, MQTT |
|||
| Tỷ lệ Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Chế độ truyền | Chế độ truyền thông | ||||
| Nghị định thư | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Máy móc | ||
| Nhiệt độ | -40°C~+80°C | |
| Trọng lượng | 26g | |
| Cấu trúc | 60*55*5.7mm | |
| Sự ổn định | MTBF≥10000hr | |
|
|
