| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-6700WG |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

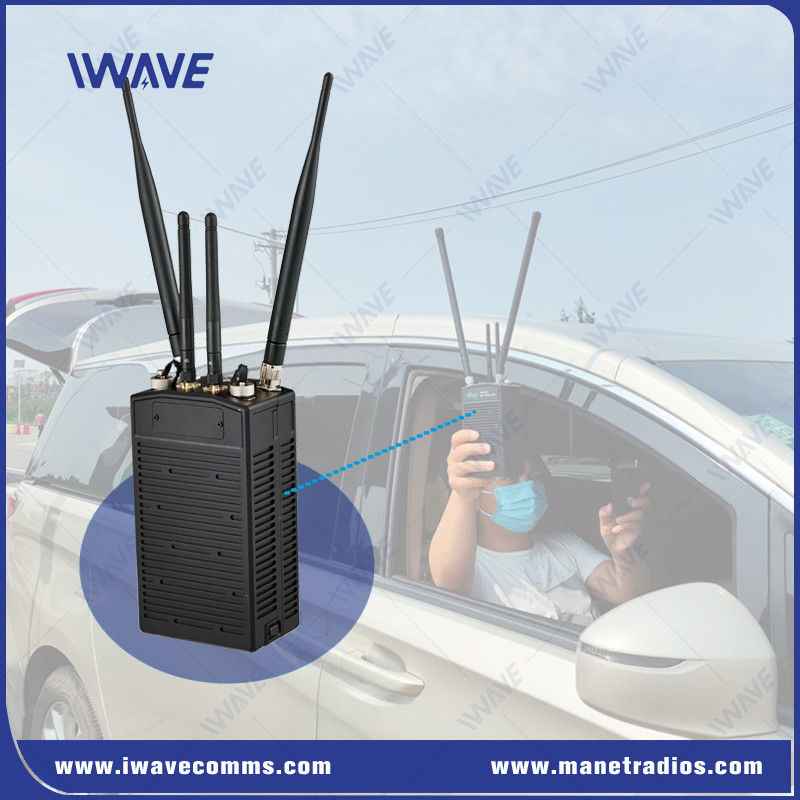

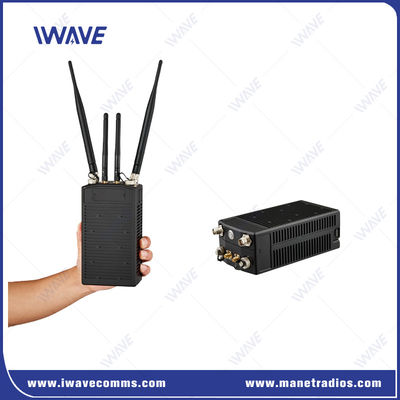

4G và WIFI cầm tay IP Mesh Smart Radio cho truyền hình trong NLOS
FD-6700WG là một sản phẩm truyền tải không dây dựa trên chipset SOC trưởng thành, hỗ trợ truyền dữ liệu MESH Ethernet với tốc độ 30Mbps. Nó được thiết kế dựa trên tiêu chuẩn truyền thông không dây TD-LTE,Các công nghệ OFDM và MIMO.
Nó sử dụng thiết kế cầm tay, thuận tiện cho các nhân viên chiến đấu cá nhân để thâm nhập tốt hơn vào đầu đầu.thuận tiện cho các thiết bị đầu cuối khác nhau để truy cậpChức năng Netcom đầy đủ 4G có thể tạo điều kiện truyền dữ liệu từ xa, giám sát, chỉ huy và gửi tại trụ sở chính.
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
Các đặc điểm chính
800Mhz/1.4Ghz/2.4Ghz có thể chọn trên phần mềm phụ thuộc vào ứng dụng của bạn.
Khoảng cách một bước nhảy lên đến 17KM Mạng lưới chuỗi có thể đạt được khoảng cách dài hơn ((50KM).
Nó được trang bị pin công suất lớn, với tuổi thọ pin lâu dài và có thể hoạt động liên tục trong 10 giờ. Công suất pin là 5400mAh/55.5Wh
Theo điều kiện kênh, điều chỉnh thích nghi sức truyền và nhận để giảm tiêu thụ điện và nhiễu mạng. Nó áp dụng công nghệ nhảy tần số tự động để chống nhiễu làm giảm đáng kể mức tiêu thụ điện của hệ thống và kích thước của mô-đun.
Topology có thể được chuyển đổi giữa topology tuyến tính, sao và lưới hoặc nhiều topology tồn tại cùng nhau.
FD-6700WG có thể hoạt động trơn tru với các thiết bị IP MESH loại IWAVE khác như loại xe công suất cao, loại trên không và UGV gắn IP MESH Radio tạo thành một mạng truyền thông lớn. |
|
Phần mềm quản lý mạng MESH
IWAVE tự phát triển phần mềm quản lý mạng MESH là một bộ phần mềm dựa trên Windows. Nó cho phép cấu hình thủ công và tự động,Quản lý và tích hợp thiết bị truyền IWAE IP MESH. Với nó bạn có thể nhận được thời gian thực topology, RSRP, SNR, khoảng cách, địa chỉ IP và các thông tin khác của tất cả các nút. phần mềm là dựa trên WebUi và bạn có thể đăng nhập nó bất cứ lúc nào bất cứ nơi nào với trình duyệt IE.Từ phần mềm, bạn có thể cấu hình các thiết lập theo yêu cầu của bạn, chẳng hạn như tần số làm việc, băng thông, địa chỉ IP, topology động, khoảng cách thời gian thực giữa các nút, cài đặt thuật toán,Tỷ lệ khung hình phụ lên xuống, lệnh AT, vv
Ứng dụng
Truyền hình thời gian thực: Lý tưởng cho các ứng dụng giám sát, giám sát và bảo mật yêu cầu nguồn cấp dữ liệu video trực tiếp trong môi trường phức tạp.
Máy bay không người lái và Robot Command & Control: Hoàn hảo cho việc chỉ huy và kiểm soát các hệ thống không người lái, cho phép điều khiển và giám sát từ xa máy bay không người lái, UGV và các robot khác.
Giám sát di động: Hỗ trợgắn trên xehoặctúi ngườicấu hình cho các giải pháp giám sát di động đa năng.
Truyền thông ngoài tầm nhìn: Cho phép giao tiếp đáng tin cậy ngay cả khi đường nhìn trực tiếp bị cản trở, làm cho nó lý tưởng cho các ứng dụng đô thị, núi hoặc trong nhà.
Thông số kỹ thuật
| Tổng quát | Máy móc | ||
| Không dây | MESH ((Dựa trên công nghệ truy cập đầu cuối TD-LTE) | Nhiệt độ | -25o đến +75oC |
| Mạng lưới | MESH | Phân phối | IP65 |
| Phương pháp điều chỉnh | QPSK/16QAM/64QAM | Kích thước | 175*90*60mm |
| mã hóa | ZUC/SNOW3G/AES ((128/256) Lớp tùy chọn-2 | Trọng lượng | 1.3kg |
| Tỷ lệ dữ liệu | 30Mbps | Vật liệu | Đen Anodized nhôm |
| Nhạy cảm | -103dBm/10MHz | Sắp đặt | Mô hình cầm tay |
| Bandwidth | 1.4MHz / 3MHz / 5MHz / 10MHz / 20MHz (được điều chỉnh) | Tần số (có thể chọn phần mềm) | |
| Phạm vi | 1km-3km ((LOS) /500meters~1km ((NLOS) | 1.4Ghz | 1427.9-1467.9MHz |
| Đường nút | 32 | 800 MHz | 806-826 MHz |
| MIMO | Multiplexing không gian, mã hóa không gian thời gian, TX / RX Eigen Beamforming | 2.4Ghz | 2401.5-2481.5 MHz |
| Sức mạnh | 25dBm | Sức mạnh | |
| Air Interface Delay | ≤ 200ms | Tăng áp | DC12V |
| Air Interface Delay | ≤ 200ms | Tăng áp | DC12V |
| WLAN | WLAN 802.11 b/g/n/a | Thời lượng pin | 10 giờ (cài pin bên ngoài) |
| Phòng chống can thiệp | Nhảy tần số trong dải tần số làm việc | Giao diện | |
| Thời gian làm mạng | <1 phút | RF | 2 x TNC2 x SMS ((4G + WIFI Ant) |
| Thời gian bắt đầu | < 30s | Ethernet | 1xEthernet |
| 4G | Netcom 4G đầy đủ | Sức mạnh | DC INPUT |
| Thời gian kết nối mạng | <1min ((đối kết ổn định) | ||
| Nhạy cảm | ||
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 2.4Ghz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
