| Tên thương hiệu: | IWAVE |
| Số mẫu: | FIM-2410 |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

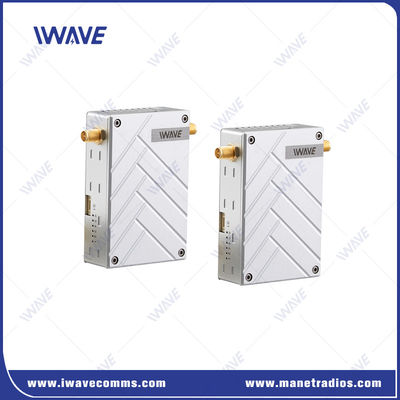

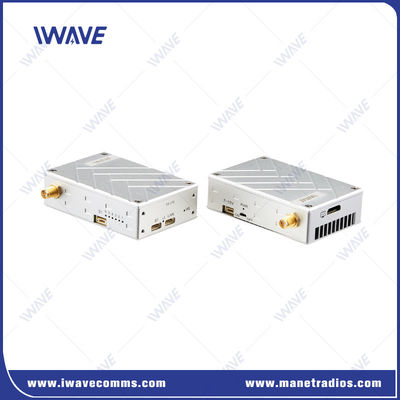

Bộ phát video UAV Full HD 10KM HDMI và Liên kết dữ liệu khối Pixhawk song công hoàn toàn
Sự miêu tả
Bộ thu phát mini FIM-2410 là thiết bị liên lạc không dây TDD-COFDM được thiết kế mới dựa trên tiêu chuẩn quân sự dành cho UAV. Nó hỗ trợ 2.3/2.4/2.5GHz cho các môi trường khác nhau. Hệ thống này cung cấp hiệu suất vượt trội trong video HD tầm xa 8-12km và truyền dữ liệu hai chiều với độ trễ 50ms.
Các tính năng chính
|
 |
Câu hỏi thường gặp
Giới thiệu về lưu trữ video
Wireshark có thể dùng để ghi âm, Google Wireshark chạy trên windows. Wireshark có thể ghi và phát lại bất kỳ luồng video nào trên Ethernet. Bạn cần thực hiện một số nghiên cứu về cách thực hiện, google "wireshark recod play video" và thử.
Về loại giao diện SDI.
Câu hỏi 1:Xin vui lòng cho tôi biết loại SDI cho các liên kết này?
Trả lời: Đó là 3G SDI tiêu chuẩn
Câu hỏi 2:Nếu tôi đặt camera đầu ra sẽ là EX_SDI hoặc HD_SDI thì video đầu ra của liên kết TX không bị nhiễu?
Trả lời:HD-SDI hoạt động với FIM-2450, nhưng EX-SDI thì không. Vì EX-SDI không phải là SDI tiêu chuẩn nên nó nén video SDI tiêu chuẩn thành định dạng JPEG để truyền tải, SDI tiêu chuẩn không nén video.
Về tốc độ bay tối đa
Câu hỏi:Tốc độ bay tối đa được hỗ trợ là bao nhiêu?
Trả lời:Tốc độ bay tối đa được hỗ trợ: 120km/h
Ứng dụng
Dưới đây là các ứng dụng được liệt kê bằng tiếng Anh cho hệ thống truyền dữ liệu điều khiển chuyến bay và video LOS 5km HD không đối đất UAV được thiết kế đặc biệt:
Chụp ảnh trên không:Chụp ảnh và quay video trên không có độ phân giải cao cho mục đích chụp ảnh và quay phim chuyên nghiệp.
Tin tức đưa tin:Cung cấp nguồn cấp dữ liệu video trực tiếp và cập nhật theo thời gian thực để báo cáo và phát sóng tin tức.
Sự kiện thể thao:Ghi và truyền các cảnh quay động từ trên không về các sự kiện thể thao để nâng cao trải nghiệm xem.
Điều tra ẩn:Tiến hành các hoạt động giám sát bí mật với khả năng truyền video an toàn và kín đáo.
Giám sát video:Triển khai các giải pháp giám sát và bảo mật video theo thời gian thựccho các địa điểm và cơ sở khác nhau.
Truyền video không dây thời gian thực:Cho phép truyền phát video trực tiếp cho nhiều ứng dụng, bao gồm kiểm tra, giám sát từ xa, v.v.
Ngoài ra, bộ truyền dẫn an toàn được thiết kế riêng cho máy bay không người lái giám sát được sử dụng trong:
Thực thi pháp luật:Hỗ trợ các cơ quan thực thi pháp luật với khả năng giám sát trên không an toàn và đáng tin cậy.
Cứu hộ dân sự:Hỗ trợ các hoạt động cứu hộ dân sự bằng cách cung cấp nguồn cấp dữ liệu video theo thời gian thực và dữ liệu quan trọng để ứng phó và phối hợp hiệu quả.
Đặc điểm kỹ thuật
| Tính thường xuyên | 2.4GHz(2402Mhz-2482MHz) |
| Phát hiện lỗi | LDPC FEC/Video H.264/265 Siêu sửa lỗi |
| Công suất truyền RF | 1W (Không khí tới mặt đất 8km-12km) |
| Tiêu thụ điện năng | TX: 10Watt |
| RX: 6Watt | |
| Băng thông | 4 MHz/8 MHz |
| Độ trễ | 15-30ms |
| Tốc độ truyền | 3-5Mbps |
| Nhận độ nhạy | -100dbm@4Mhz |
| Không gian màu video | Mặc định 4:2:0 |
| Anten | 1T2R |
| Giao diện đầu vào/đầu ra video | HDMI mini TX/RX hoặc chuyển đổi FFC thành HDMI-A RX/TX |
| Định dạng nén video | Thuật toán của H.264+H.265 |
| Tốc độ bit | Điều chỉnh phần mềm, Max 115200bps |
| Mã hóa | AES 128 |
| Khoảng cách truyền | Không khí tới mặt đất 8-12km |
| Thời gian khởi động | < 30 giây |
| Chức năng hai chiều | Hỗ trợ dữ liệu video và song công đồng thời |
| dữ liệu | Hỗ trợ TTL hai chiều |
| Nguồn điện | DC 7- 18V |
| Giao diện | 1080P/60 HDMI Mini RX x1 |
| Ethernet 100Mbps sang USB / RJ45 trên Windows & lần; 1 | |
| Cổng nối tiếp hai chiều S1 TTL x1 | |
| Đầu vào nguồn x1 | |
| Ánh sáng chỉ báo | Trạng thái đầu vào/đầu ra HDMI |
| Truyền và nhận | |
| Trạng thái làm việc của bảng video | |
| Quyền lực | |
| HDMI | HDMI mini |
| Phạm vi nhiệt độ | Nhiệt độ hoạt động: -40 & deg; c ~+ 85 & deg; c |
| Nhiệt độ lưu trữ: -55 & deg; c ~+ 100 & deg; c | |
| Thiết kế ngoại hình | Công nghệ CNC/ vỏ hợp kim nhôm đôi |
| Kích thước | 72 & lần; 47 & lần; 19mm |
| Cân nặng | TX: 94G/RX: 94g |
|
|
