| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-615PTM |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

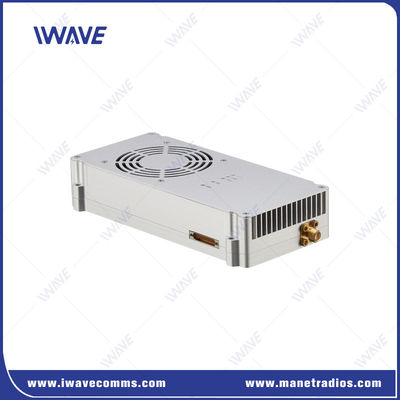

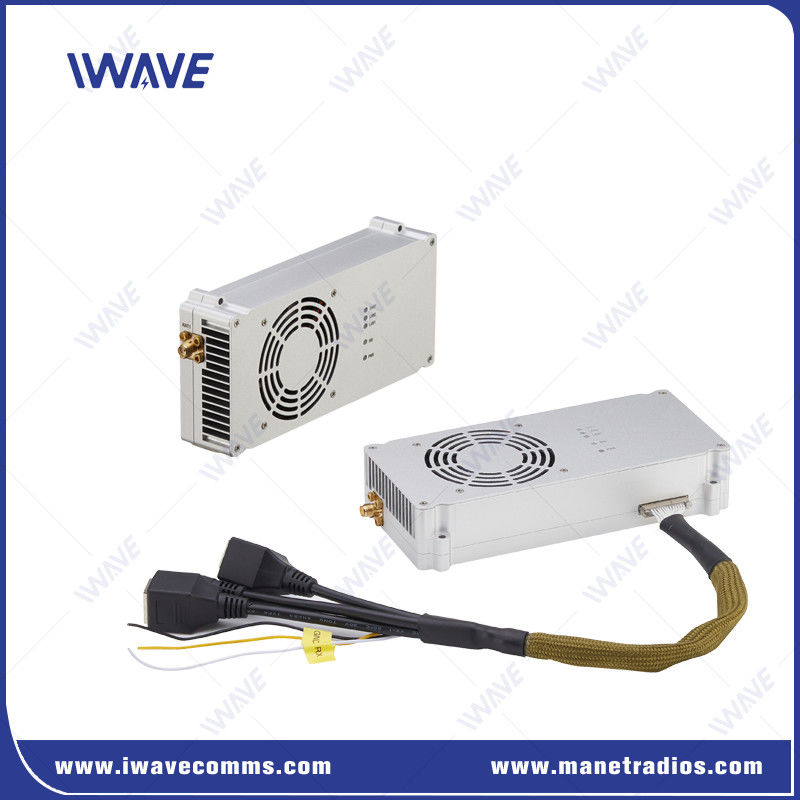

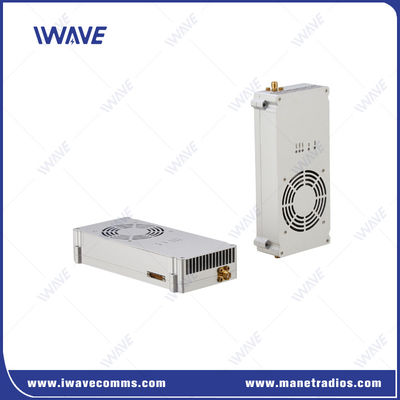

Bộ truyền hình kỹ thuật số không dây tầm xa NLOS cho hoạt động từ xa
Mô tả
CácFDM-615PTMlà một mô-đun truyền thông không dây tiên tiến tận dụngPhạm vi phổ phát sóng nhảy tần số (FHSS)công nghệ miễn dịch cao đối với tiếng ồn và nhiễu.Full-duplex Ethernet/serial communicationtrong một yếu tố hình thức nhỏ gọn và mạnh mẽ, làm cho nó lý tưởng cho các nền tảng không người lái vi mô.
Video và dữ liệu thời gian thực
Cung cấp video ổn định, chất lượng cao và truyền dữ liệu hai chiều để điều khiển và giám sát từ xa.
Sức mạnh cao và kích thước nhỏ
Cung cấp một sự kết hợp độc đáo củaNăng lượng truyền 10Wvà thiết kế nhỏ gọn, đảm bảo hiệu suất mạnh mẽ trong môi trường hạn chế.
Khả năng NLOS nâng cao
Duy trì giao tiếp ổn định trongmôi trường đầy thách thức, bao gồm cả rừng dày đặc và môi trường đô thị.
Các đặc điểm chính
|
Đặc điểm chính:
Giao tiếp lâu dài vững chắc
Cung cấp rõ ràng và ổn địnhTruyền hình NLOSvới một phạm vi1-10 kmcho các ứng dụng đất-đất.
Truyền hình độ nét cao
Hỗ trợ thời gian thựcHD 1080P60 video phát trực tuyếnvới tốc độ dữ liệu8-12 Mbpstrên khoảng cách 1-10 km.
Lần trễ ngắn
Tính năng độ trễ cực thấp của60ms đến 80ms, đảm bảo kiểm soát liền mạch và giám sát video thời gian thực.
Hoạt động đa tần số
Hoạt động trongUHF, L Band và S Band, với các tùy chọn tần số bao gồm800MHzvà1.4GHz.
Sử dụngPhạm vi phổ truyền tự động (FHSS)để lựa chọn kênh tối ưu và tránh nhiễu.
Ứng dụng
Sử dụng các đặc điểm mạng về băng thông rộng và độ trễ thấp,video độ nét cao thời gian thực và dữ liệu cảm biến khác được truyền trở lại trung tâm điều khiển trong thời gian thực để các nhà khai thác thực hiện các hoạt động từ xa dựa trên điều kiện tại chỗ.
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | Không dây dựa trên tiêu chuẩn công nghệ TD-LTE | |
| Mã hóa | ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phạm vi | 100km-150km ((không khí đến mặt đất) | |
| Công suất | 32 nút | |
| Phạm vi NLOS | 5-10km từ mặt đất đến mặt đất | |
| Năng lượng RF | 10W | |
| Độ trễ | Từ đầu đến cuối: 60ms-80ms | |
| Phương thức điều chỉnh | QPSK, 16QAM, 64QAM | |
| Chống tắc nghẽn | Tự động nhảy tần số | |
| Dải băng thông | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Nhạy cảm | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Dải tần số | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Sức mạnh | ||
| Điện vào | DC 24V+-10% | |
| Tiêu thụ năng lượng | 30W | |
| COMUART | ||
| Mức điện | 2.85V miền điện áp và tương thích với 3V/3.3V cấp | |
| Dữ liệu kiểm soát | Chế độ TTL | |
| Tỷ lệ Baud | 115200bps | |
| Chế độ truyền | Chế độ truyền thông | |
| Mức độ ưu tiên | l Ưu tiên cao hơn cổng mạng. Khi truyền tín hiệu được thổi, dữ liệu điều khiển sẽ được truyền theo ưu tiên | |
| Lưu ý:l Dữ liệu truyền và nhận được phát sóng trong mạng. Sau khi kết nối thành công, mỗi nút FDM-615PTM có thể nhận dữ liệu hàng loạt.l Nếu bạn muốn phân biệt giữa gửi, nhận và gửi.nhận và kiểm soát, bạn cần phải tự xác định định dạng | ||
| Giao diện | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| COMUART | 1xJ30 | |
| Sức mạnh | 1xJ30 | |
| Debug | 1xJ30 | |
|
|
