| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-6802PTM |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

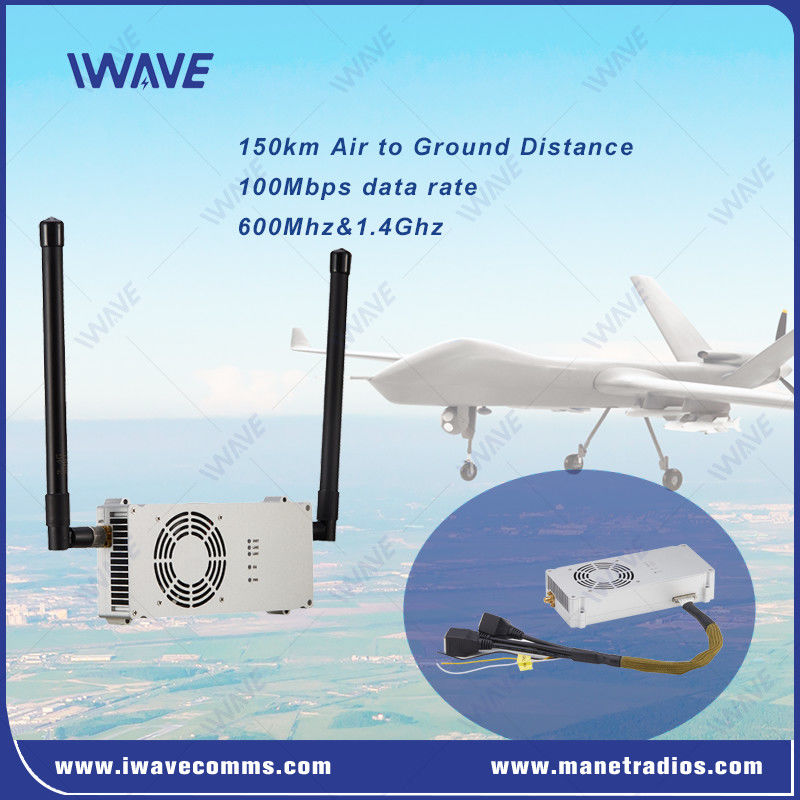

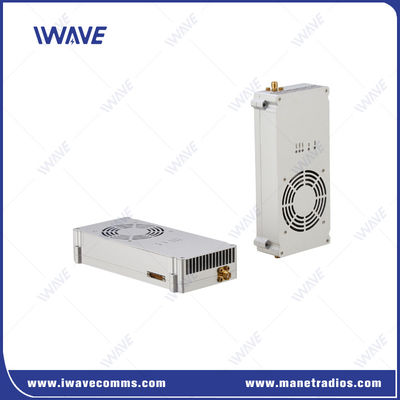

100Mbps 150km Long Range Drone Video và Control Data Transmitter
Mô tả
CácFDM-615PTMcung cấp một giải pháp truyền thông không dây mạnh mẽ và đáng tin cậy choMáy bay không người lái cánh cố địnhvàtrực thăng, cho phép truyền hình HD thời gian thực và truyền dữ liệu TTL.giám sát trên không,tìm kiếm và cứu hộ, hoặcgiám sát từ xa, hệ thống này cung cấp kết nối cần thiết cho sự thành công của nhiệm vụ. Nó được thiết kế đặc biệt cho máy bay không người lái cánh cố định / trực thăng / Video downlink cho 150km trong khi di chuyển nhanh.
Ứng dụng ăng-ten thông minhFDM-6810PTMcung cấp video HD thời gian thực và kết nối Ethernet băng thông rộng với tốc độ truyền 100Mbps.
Các đặc điểm chính
|
|
Ưu điểm công nghệ
FDM-6810PTMáp dụng công nghệ tổng hợp các máy bay không dây CA có thể tổng hợp hai máy bay không dây băng thông 20MHz để đạt được băng thông không dây 40MHz,cải thiện hiệu quả tốc độ truyền kết nối lên và xuống, và tăng cường độ bền và khả năng thích nghi với môi trường của toàn bộ hệ thống truyền tải không dây.
1. Hỗ trợ băng thông tổng thể lớn hơn, hỗ trợ tổng hợp nhà mạng 20MHz + 20MHz và tốc độ truyền dữ liệu cao nhất vượt quá 100Mbps.
2. Hỗ trợ tích lũy người mang liên tục và tích lũy người mang không liên tục, linh hoạt hơn.
3. Hỗ trợ tổng hợp máy chủ của băng thông khác nhau, và có thể điều chỉnh băng thông của tổng hợp máy chủ
theo sự can thiệp môi trường và các nguồn phổ phổ có sẵn, giúp dễ dàng thích nghi với các kịch bản khác nhau.
4. Chuyển lại trên các máy tính khác nhau để tránh sự gián đoạn dữ liệu sau khi một máy tính duy nhất bị can thiệp.
5. Hỗ trợ nhảy tần số của các nhà cung cấp khác nhau để tìm hiệu quả hơn các nhà cung cấp không có nhiễu.
Ứng dụng:
Giám sát trên không: Liên kết video xuống thời gian thực cho máy bay không người lái và trực thăng cánh cố định được sử dụng trong việc giám sát các khu vực lớn như biên giới, thiên tai hoặc cơ sở hạ tầng quan trọng.
Giám sát và kiểm tra từ xa: Lý tưởng cho việc kiểm tra đường dây điện, giám sát đường ống và giám sát môi trường khi video và dữ liệu được truyền qua khoảng cách dài.
Hoạt động tìm kiếm và cứu hộ: Dữ liệu video và TTL có độ trễ thấp làm cho nó trở thành một công cụ hoàn hảo cho những người ứng phó đầu tiên, cung cấp nhận thức về tình hình trong thời gian thực ở các khu vực xa xôi hoặc bị thảm họa.
Quốc phòng và an ninh: thiết yếu cho các ứng dụng quân sự và thực thi pháp luật, cung cấp cả giao tiếp an toàn và khả năng truyền video HD trực tiếp cho các hoạt động chiến thuật.
Giám sát nông nghiệp: Đối với nông nghiệp chính xác, sử dụng máy bay không người lái và trực thăng để giám sát các cánh đồng nông nghiệp lớn, cung cấp cả thông tin phản hồi video và dữ liệu đo từ xa để quản lý cây trồng.
Thông số kỹ thuật
|
Tổng quát |
Không dây |
|||
|
Công nghệ |
Không dây dựa trên tiêu chuẩn công nghệ TD-LTE |
Truyền thông |
1T1R |
|
|
Truyền hình video |
Truyền hình HD 1080p, H.264/H.265 thích nghi |
Truyền dữ liệu IP |
Hỗ trợ truyền dữ liệu dựa trên các gói IP |
|
|
Mã hóa |
ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 |
Liên kết dữ liệu |
Truyền thông Full Duplex |
|
|
Tỷ lệ dữ liệu |
Max 100Mbps ((Uplink và Downlink) |
Tỷ lệ tăng và giảm |
2D3U/3D2U/4D1U/1D4U |
|
|
Phạm vi |
UGV: 5-10KM từ mặt đất đến mặt đất ((LOS) |
Chuỗi tái tạo tự động |
Tái thiết lập liên kết tự động sau khi kết nối thất bại/ tái triển khai mạng sau khi kết nối thất bại |
|
|
Công suất |
64 nút |
Nhạy cảm |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102dBm |
|
Năng lượng truyền |
10watt |
10 MHz |
-100dBm |
|
|
Độ trễ |
Thời gian trễ giao diện không khí < 30 ms |
5 MHz |
-96dBm |
|
|
Phương thức điều chỉnh |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
Chống nhiễu |
Nhảy tần số và điều chế thích nghi |
10 MHz |
-100dBm |
|
|
Dải băng thông |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96dBm |
|
|
Tiêu thụ năng lượng |
30W |
Tùy chọn tần số |
||
|
Điện vào |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
Cấu trúc |
86*120*24,2mm |
600 MHz |
634Mhz-674Mhz |
|
|
Máy móc |
||
|
Nhiệt độ làm việc |
-20°C~+55°C |
|
|
Cấu trúc |
130*100*25mm ((Không bao gồm ăng-ten) |
|
|
Trọng lượng |
273g |
|
|
Giao diện |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
COMUART |
3xSerial Port |
1. DEBUG Serial Port |
|
Sức mạnh |
1xDC INPUT |
DC24V-27V |
|
Giao diện lệnh |
Cấu hình lệnh AT |
API/HTTP/UART cho cấu hình lệnh AT |
|
Quản lý cấu hình |
Hỗ trợ cấu hình thông qua WEBUI, API và phần mềm quản lý |
|
|
Chế độ làm việc |
Chế độ máy chủ TCP |
Khi được thiết lập như một máy chủ TCP, máy chủ cổng hàng loạt chờ kết nối máy tính.
lKhi được thiết lập như một khách hàng TCP, máy chủ cổng hàng loạt chủ động bắt đầu kết nối với máy chủ mạng được chỉ định bởi IP đích.
Máy chủ lTCP, khách hàng TCP, UDP, UDP đa phát, TCP máy chủ / khách hàng cùng tồn tại, MQTT
|
|
Tỷ lệ Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Nghị định thư |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through mode |
|
|
Quản lý hệ thống |
Hỗ trợ chức năng WATCHDOG, tất cả các ngoại lệ cấp hệ thống có thể được xác định và tự động đặt lại |
|
|
|
