| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-6100 |
| MOQ: | 2 |
| giá bán: | negotiable |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |
IP Mesh Oem Digital Data Link For Ugv Truyền dữ liệu video và điều khiển

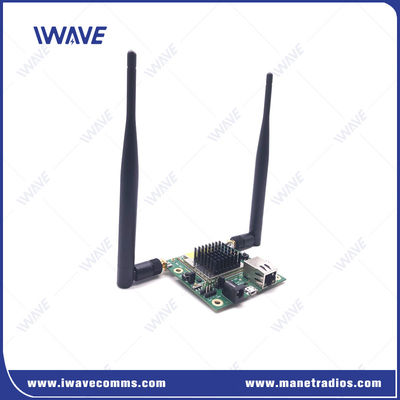

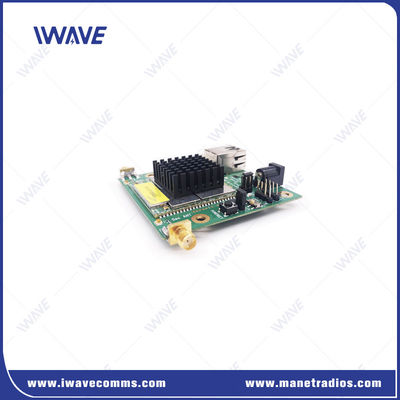

FD-6100 là một Miniature Tri-band OEM 800MHz, 1.4Ghz và 2.4Ghz MIMO Digital Data Link.
Nó lý tưởng cho UAV (Unmanned Aerial Vehicle) và UGV (Unmanned Ground Vehicle) giám sát và phát sóng video,Các đài phát thanh IP Mesh cung cấp một giải pháp MANET đã được chứng minh và linh hoạt cho các môi trường khó khăn nhất.
Nó cung cấp một liên kết mạnh mẽ và an toàn trong tất cả các băng tần 800MHz, 1.4Ghz và 2.4Ghz.FD-6100 áp dụng FHSS ((Frequency Hopping Spread Sprectrum) và độ nhạy cao dựa trên tiêu chuẩn công nghệ TD-LTE để đạt được hiệu suất RF mạnh mẽ.
Các khả năng tốc độ cao, tầm xa của FD-6100 cho phép truyền thông video và đo từ xa không dây chất lượng cao.
Các đặc điểm chính
|
 |
Ứng dụng
FD-6100 cho phép các mạng lưới lưới tự hình thành và tự chữa lành.Nó lý tưởng cho các ứng dụng UxV quan trọng về kích thước và trọng lượng, cung cấp SWaP của một giải pháp bare-board cho nền tảng và tích hợp hệ thống.
Lý tưởng để sử dụng cho việc bảo hiểm khu vực rộng & đa hop, ứng dụng di động như robot
Truyền thông chiến thuật
Truyền hình không dây cho các phương tiện trên bộ không người lái
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | MESH dựa trên tiêu chuẩn công nghệ không dây TD-LTE | |
| mã hóa | ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phạm vi | 10km ((Từ không đến mặt đất) 500m-3km ((NLOS) Từ mặt đất đến mặt đất) | |
| Khả năng hoạt động | 16 nút | |
| Sức mạnh | 23dBm±2 (2w hoặc 10w theo yêu cầu) | |
| LATENCY | Giao thông một bước nhảy ≤30ms | |
| Phương pháp điều chỉnh | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Tự động nhảy tần số băng tần | |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Tiêu thụ năng lượng | 5W | |
| Điện năng nhập | DC12V | |
| Nhạy cảm | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Dải tần số | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Mức điện | 2.85V miền điện áp và tương thích với 3V/3.3V cấp | |
| Dữ liệu kiểm soát | Chế độ TTL | |
| Tỷ lệ Baud | 115200bps | |
| Chế độ truyền | Chế độ truyền thông | |
| Mức độ ưu tiên | Ưu tiên cao hơn cổng mạng Khi truyền tín hiệu là crown, dữ liệu kiểm soát sẽ được chuyển qua ưu tiên |
|
| Lưu ý:1Dữ liệu truyền và nhận được được phát sóng trên mạng. Sau khi kết nối thành công, mỗi nút FD-6100 có thể nhận dữ liệu hàng loạt. 2Nếu bạn muốn phân biệt giữa gửi, nhận và kiểm soát, bạn cần tự xác định định dạng |
||
| Máy móc | ||
| Nhiệt độ | -40°C~+80°C | |
| Trọng lượng | 50 gram | |
| Cấu trúc | 7.8*10.8*2cm | |
| Sự ổn định | MTBF≥10000hr | |
| Giao diện | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| COMUART | 1x COMUART | |
| Sức mạnh | DC INPUT | |
| Chỉ báo | Tri-COLOR LED | |
Băng hình
|
|
