| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-6600 |

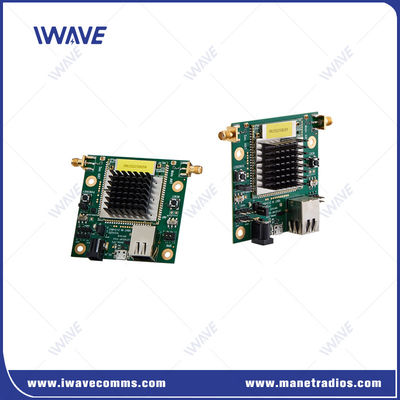

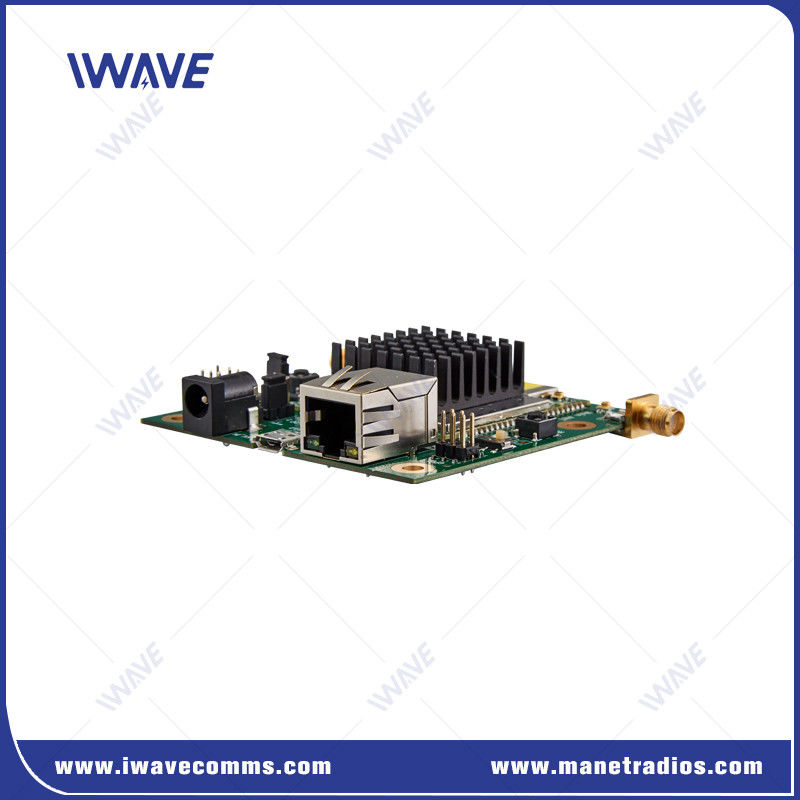

Mô-đun PCB truyền dữ liệu video băng thông rộng NLOS không dây
Lời giới thiệu
FDM-6600 Wireless NLOS Broadband Video Data Transmitting PCB Module là một thiết bị truyền thông tiên tiến được thiết kế để đáp ứng nhu cầu cao của môi trường công nghiệp hiện đại.Nó được thiết kế để cung cấp một kết nối liền mạch và mạnh mẽ cho một loạt các ứng dụng đòi hỏi dữ liệu thời gian thực và truyền hìnhVới sự hỗ trợ cho nhiều giao thức không dây mạng, thiết bị này đảm bảo trao đổi dữ liệu đáng tin cậy và hiệu quả, làm cho nó trở thành một thành phần không thể thiếu cho bất kỳ thiết lập công nghiệp nào.
Sản phẩm này tự hào có một loạt các giao thức được hỗ trợ, bao gồm TCP / IP cho truyền thông mạng tiêu chuẩn, UDP để nhanh hơn, giao dữ liệu không kết nối, DHCP cho phân bổ địa chỉ IP động,DNS để giải quyết tên miền, và HTTP / HTTPS để truy cập web an toàn.Sự linh hoạt trong hỗ trợ giao thức đảm bảo rằng thiết bị có thể tích hợp trơn tru với các cơ sở hạ tầng mạng hiện có và đáp ứng các yêu cầu hoạt động đa dạng.
Các đặc điểm chính
Mã hóa: AES 128-bit để truyền dữ liệu từ xa an toàn
Các giao thức được hỗ trợ: TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS để tạo thuận lợi cho các giao thức không dây mạng
Chứng chỉ:MIC, CE đảm bảo tuân thủ và an toàn
Nguồn cung cấp điện:5VDC để duy trì hoạt động đáng tin cậy
Loại ăng-ten: bên ngoàiBộ kết nối SMA
Ứng dụng của bộ phận PCB truyền dữ liệu video băng thông rộng NLOS không dây
Giám sát và an ninh:Nó được sử dụng rộng rãi trong các hệ thống an ninh để giám sát các khu vực lớn như trung tâm thành phố, công viên công nghiệp, sân bay và biên giới.Nhiều camera có thể truyền các nguồn cấp dữ liệu video trực tiếp đến một phòng điều khiển trung tâm, tăng cường nhận thức tình huống và khả năng ứng phó.
Truyền hình và sự kiện:Trong ngành phát thanh truyền hình, hệ thống không dây điểm đến nhiều điểm cho phép truyền hình trực tiếp từ các địa điểm khác nhau tại một sự kiện (như sân vận động thể thao, buổi hòa nhạc,hoặc hội nghị) đến một studio sản xuất hoặc van phát sóng, tạo thuận lợi cho việc bảo hiểm và sản xuất thời gian thực.
Phản ứng khẩn cấp:Trong các thảm họa thiên nhiên, tai nạn, hoặc các trường hợp khẩn cấp khác, những người ứng phó đầu tiên có thể sử dụng truyền hình không dây để chia sẻ các nguồn cấp dữ liệu video thời gian thực từ máy bay không người lái, máy ảnh cơ thể,hoặc máy ảnh gắn trên xe với trung tâm chỉ huy, giúp đưa ra quyết định và phối hợp nhanh hơn.
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | Không dây dựa trên tiêu chuẩn công nghệ TD-LTE | |
| mã hóa | ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phạm vi | 10km-15km ((Từ không đến mặt đất) 500m-3km ((NLOS) Từ mặt đất đến mặt đất) | |
| Khả năng hoạt động | Topology sao, điểm đến 17-Ppint | |
| Sức mạnh | 25dBm (2w hoặc 10w theo yêu cầu) | |
| LATENCY | Giao thông một bước nhảy ≤30ms | |
| Phương pháp điều chỉnh | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Tự động nhảy tần số băng tần | |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Tiêu thụ năng lượng | 5W | |
| Điện năng nhập | DC5V | |
| Nhạy cảm | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Dải tần số | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Mức điện | 2.85V miền điện áp và tương thích với 3V/3.3V cấp | |
| Dữ liệu kiểm soát | Chế độ TTL | |
| Tỷ lệ Baud | 115200bps | |
| Chế độ truyền | Chế độ truyền thông | |
| Mức độ ưu tiên | Ưu tiên cao hơn cổng mạng. Khi truyền tín hiệu là crooked, dữ liệu điều khiển sẽ được truyền trong ưu tiên | |
| Lưu ý:1Dữ liệu truyền và nhận được được phát sóng trên mạng. Sau khi kết nối thành công, mỗi nút FDM-6600 có thể nhận dữ liệu hàng loạt. 2Nếu bạn muốn phân biệt giữa gửi, nhận và kiểm soát, bạn cần phải xác định định dạng của chính mình | ||
| Giao diện | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| COMUART | 1x COMUART | |
| Sức mạnh | DC INPUT | |
| Chỉ báo | Tri-COLOR LED | |
| Máy móc | ||
| Nhiệt độ | -40°C~+80°C | |
| Trọng lượng | 50 gram | |
| Cấu trúc | 7.8*10.8*2cm | |
| Sự ổn định | MTBF≥10000hr | |
|
|
