| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-66MN |
| MOQ: | 2pcs |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | D/P,T/T,L/C |
Liên kết dữ liệu UGV/drone không dây an toàn cho truyền thông NLOS
Lời giới thiệu

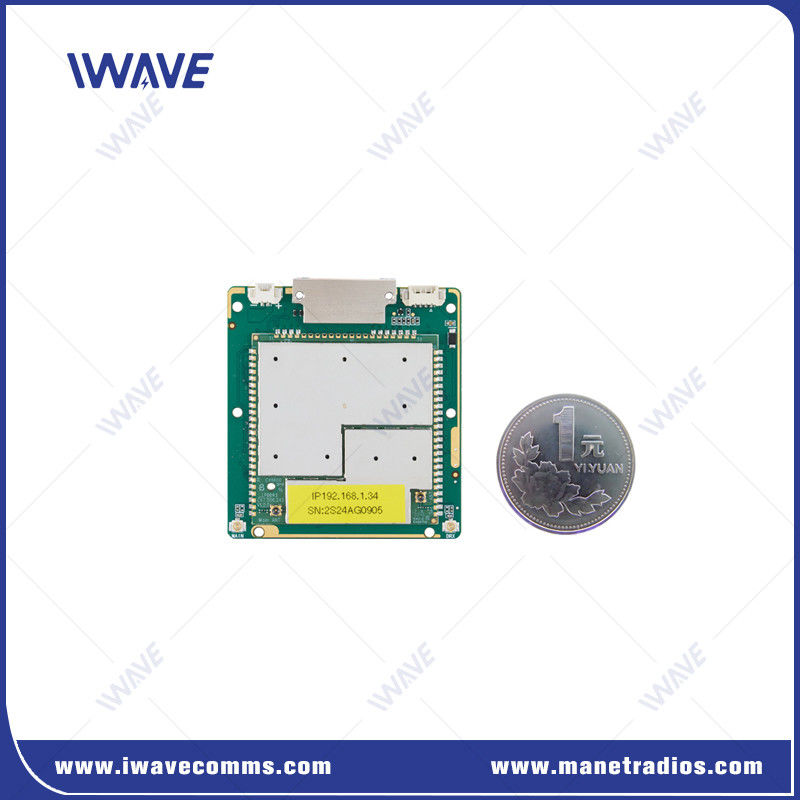

FDM-66MN là liên kết dữ liệu kỹ thuật số băng thông rộng tiên tiến nhất được thiết kế cho robot di động và hệ thống không người lái. Nó cung cấp một liên kết không dây an toàn ở tần số ba 800Mhz / 1.4Ghz / 2.Phần mềm quản lý 4Ghz có thể chọn.
FDM-66MN cung cấp truyền thông video và viễn đo không dây tầm xa và hiệu suất cao giữa một hoặc nhiều đơn vị di động và trạm điều khiển trong môi trường ngoài lưới và ngắt kết nối.
Các đặc điểm chính
Tỷ lệ dữ liệu cao
●Uplink và downlink 30Mbps
Khoảng cách giao tiếp dài
● -Line of Sight (NLOS) và môi trường di động: 500m-3km
● Không đối mặt với mặt đất: 10-15km
● Tăng khoảng cách liên lạc bằng cách thêm bộ khuếch đại năng lượng
● Hỗ trợ các bộ khuếch đại RF bên ngoài (cung cấp hướng dẫn)
An ninh cao
● Sử dụng các hình dạng sóng độc quyền ngoài mã hóa AES 128
Kết hợp dễ dàng
● Với các giao diện và giao thức tiêu chuẩn
● Cổng Ethernet 3* để kết nối các thiết bị IP bên ngoài
● Mô-đun OEM để tích hợp dễ dàng vào các nền tảng khác nhau và một giải pháp kết nối độc lập.
Tài liệu API được cung cấp
●FDM-66MN cung cấp API tương thích với các hệ điều hành và nền tảng khác nhau
Độ trễ thấp
●Đường nút slave - node master chậm truyền <= 30ms
Sự nhạy cảm vô song
● -103dBm/10MHz
Định nghĩa giao diện
| J30JZ Định nghĩa: | ||||||
| Đinh | Tên | Đinh | Tên | Tên | Đinh |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | DC VIN | 22 | Giày | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Ứng dụng
Mô-đun liên kết vô tuyến nhỏ, nhẹ và được xác định bởi phần mềm là một đối tác truyền thông đáng tin cậy cho các ứng dụng không người lái cho các nhiệm vụ BVLoS không người lái, UGV, Robotics, UAS và USV.,khả năng tầm xa của FDM-66MN cho phép truyền đồng thời chất lượng cao của nhiều nguồn cấp dữ liệu video Full HD và dữ liệu điều khiển và đo từ xa.nó có thể cung cấp một 50km đường dài liên lạcNgay cả khi làm việc trong thành phố đông đúc không phải là tầm nhìn, nó cũng có thể đảm bảo khoảng cách giao tiếp hơn 20km.
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | Cơ sở không dây trên tiêu chuẩn công nghệ không dây TD-LTE | |
| Mã hóa | ZUC/SNOW3G/AES ((128/256) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phân bố trung bình thích nghi của tốc độ dữ liệu hệ thống | ||
| Hỗ trợ người dùng đặt giới hạn tốc độ | ||
| Phạm vi | 10km-15km ((Từ không đến mặt đất) 500m-3km ((NLOS Bầu đất đến mặt đất) |
|
| Công suất | 16 nút | |
| Dải băng thông | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Sức mạnh | 25dBm±2 (2w hoặc 10w theo yêu cầu) Tất cả các nút tự động điều chỉnh sức mạnh truyền |
|
| Phương thức điều chỉnh | QPSK, 16QAM, 64QAM | |
| Chống nhiễu | Tự động nhảy tần số băng tần | |
| Tiêu thụ năng lượng | Trung bình: 4-4.5Watt Tối đa: 8W |
|
| Điện vào | DC5V-32V | |
| Độ nhạy của máy thu | Độ nhạy ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Dải tần số | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| Phương thức truyền thông | Unicast, multicast, phát sóng | ||||||
| Chế độ truyền | Full Duplex | ||||||
| Chế độ mạng | Đường dẫn động | Tự động cập nhật tuyến đường dựa trên điều kiện liên kết thời gian thực | |||||
| Kiểm soát mạng | Giám sát của nhà nước | Tình trạng kết nối /rsrp/ snr/distance/ uplink và downlink throughput | |||||
| Quản lý hệ thống | WATCHDOG: tất cả các ngoại lệ cấp hệ thống có thể được xác định, tự động thiết lập lại | ||||||
| Chuyển tiếp | L1 | Xác định liệu có nên chuyển tiếp dựa trên các dữ liệu khác nhau được mang theo (AM / UM); HARQ chuyển tiếp | |||||
| L2 | HARQ chuyển tiếp | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Cổng hàng loạt | 2x RS232 | |
| Điện vào | 2*Lực lượng đầu vào (thay thế) | |
| Kiểm soát truyền dữ liệu | |||||
| Giao diện lệnh | Cấu hình lệnh AT | Hỗ trợ cổng VCOM/UART và các cổng khác cho cấu hình lệnh AT | |||
| Quản lý cấu hình | Hỗ trợ cấu hình thông qua WEBUI, API và phần mềm | ||||
| Chế độ làm việc | Chế độ máy chủ TCP Chế độ máy khách TCP Chế độ UDP UDP đa phát MQTT Modbus |
● Khi được thiết lập như một máy chủ TCP, máy chủ cổng hàng loạt chờ kết nối máy tính. ● Khi được thiết lập như một máy khách TCP, máy chủ cổng hàng loạt chủ động bắt đầu kết nối với máy chủ mạng được chỉ định bởi IP đích. ● Máy chủ TCP, khách hàng TCP, UDP, UDP đa phát, TCP máy chủ / khách hàng cùng tồn tại, MQTT |
|||
| Tỷ lệ Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Chế độ truyền | Chế độ truyền thông | ||||
| Nghị định thư | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||

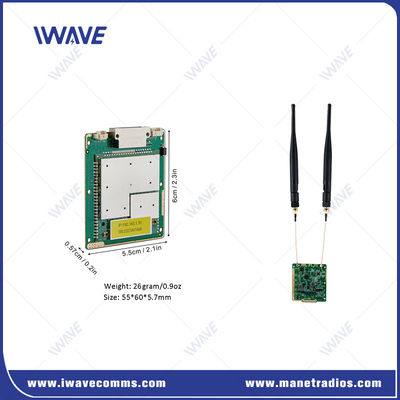

| Máy móc | ||
| Nhiệt độ | -40°C~+80°C | |
| Trọng lượng | 26g | |
| Cấu trúc | 60*55*5.7mm | |
| Sự ổn định | MTBF≥10000hr | |
|
|
