| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-6100 |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

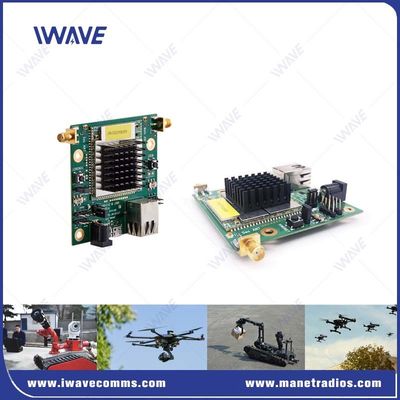

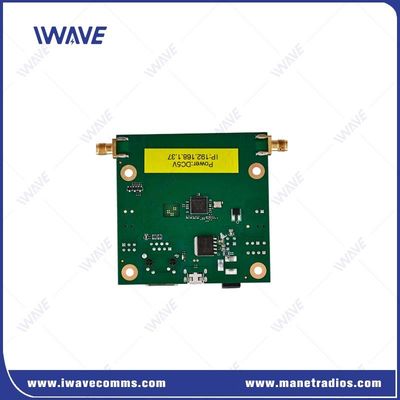

Robot NLOS 3km Hệ thống không người lái Dữ liệu và Video HD IP MESH Oem Module
Lời giới thiệu
FD-6100 là một liên kết dữ liệu kỹ thuật số OEM ba băng tần nhỏ gọn hoạt động trong các băng tần 800MHz, 1.4GHz và 2.4GHz.Nó hoàn toàn phù hợp với các ứng dụng giám sát và phát sóng video trong UAV (Máy bay không người lái) và UGV (Máy bay mặt đất không người lái)Các đài phát thanh IP Mesh cung cấp một giải pháp MANET đáng tin cậy và thích nghi (Mạng ad-hoc di động) cho ngay cả môi trường đòi hỏi khắt khe nhất.FD-6100 đảm bảo một kết nối mạnh mẽ và an toàn trên tất cả ba băng tần, sử dụng công nghệ FHSS (Frequency Hopping Spread Spectrum) và tận dụng độ nhạy cao của tiêu chuẩn công nghệ TD-LTE để cung cấp hiệu suất RF mạnh mẽ.Khả năng tầm xa cho phép truyền thông video và đo từ xa không dây chất lượng cao.
Các đặc điểm chính
|
● Thiết kế lưới chất lỏng tự chữa lành được tối ưu hóa cho các ứng dụng di động ● Tốc độ truyền dữ liệu: 30Mbps (combinated Uplink and Downlink) ● Hoạt động tần số ba băng tần (800MHz/1.4GHz/2.4GHz, có thể chọn qua phần mềm) ● Định dạng OEM (bảng khỏa thân) để tích hợp nền tảng liền mạch ● Phạm vi xa (LOS) cho UAVs: 10km (không khí đến mặt đất) ● Tổng công suất đầu ra có thể điều chỉnh lên đến 25dBm ● Hỗ trợ tối đa 32 nút trên một mạng lưới MESH tần số duy nhất ● Phạm vi điều chỉnh năng lượng RF: -40dBm đến +25dBm ● Hỗ trợ cấu hình Mesh, Point-to-Multipoint và Point-to-Point ● Truyền dữ liệu IP và dữ liệu hàng loạt đồng thời ● Phạm vi nhiệt độ hoạt động: -40°C đến +80°C ● Mã hóa AES 128/256-bit để bảo mật |
|
Ứng dụng
FD-6100 cho phép các mạng lưới lưới tự hình thành và tự chữa lành.Nó lý tưởng cho các ứng dụng UxV quan trọng về kích thước và trọng lượng, cung cấp SWaP của một giải pháp bare-board cho nền tảng và tích hợp hệ thống.
● Lý tưởng để sử dụng cho phạm vi rộng và ứng dụng di động nhiều bước nhảy như robot
● Truyền thông chiến thuật
●Truyền hình không dây cho các phương tiện trên bộ không người lái
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | MESH dựa trên tiêu chuẩn công nghệ không dây TD-LTE | |
| mã hóa | ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phạm vi | 10km ((Từ không đến mặt đất) 500m-3km ((NLOS) Từ mặt đất đến mặt đất) | |
| Khả năng hoạt động | 16 nút | |
| Sức mạnh | 23dBm±2 (2w hoặc 10w theo yêu cầu) | |
| LATENCY | Giao thông một bước nhảy ≤30ms | |
| Phương pháp điều chỉnh | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Tự động nhảy tần số băng tần | |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Tiêu thụ năng lượng | 5W | |
| Điện năng nhập | DC12V | |
| Nhạy cảm | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Dải tần số | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Mức điện | 2.85V miền điện áp và tương thích với 3V/3.3V cấp | |
| Dữ liệu kiểm soát | Chế độ TTL | |
| Tỷ lệ Baud | 115200bps | |
| Chế độ truyền | Chế độ truyền thông | |
| Mức độ ưu tiên | Ưu tiên cao hơn cổng mạng Khi truyền tín hiệu là crown, dữ liệu kiểm soát sẽ được chuyển qua ưu tiên |
|
| Lưu ý:1Dữ liệu truyền và nhận được được phát sóng trên mạng. Sau khi kết nối thành công, mỗi nút FD-6100 có thể nhận dữ liệu hàng loạt. 2Nếu bạn muốn phân biệt giữa gửi, nhận và kiểm soát, bạn cần tự xác định định dạng |
||
| Máy móc | ||
| Nhiệt độ | -40°C~+80°C | |
| Trọng lượng | 50 gram | |
| Cấu trúc | 7.8*10.8*2cm | |
| Sự ổn định | MTBF≥10000hr | |
| Giao diện | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| COMUART | 1x COMUART | |
| Sức mạnh | DC INPUT | |
| Chỉ báo | Tri-COLOR LED | |
|
|
