| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-6600 |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

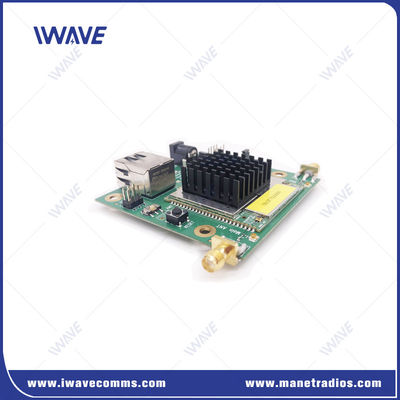

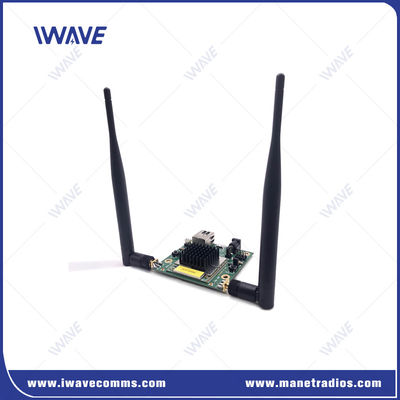

Mimo Digital Data Link For Mobile UAVs And Robotics Transmitting Video In Nlos - Liên kết dữ liệu kỹ thuật số cho máy bay không người lái di động và máy robot truyền hình ở Nlos
Lời giới thiệu
FDM-6600 áp dụng kiến trúc FPGA, đa dạng sóng, băng thông siêu rộng, công nghệ nhảy tần số tốc độ cao như cốt lõi của nó,nó có thể cung cấp một mạng riêng liền mạch và an toàn cao ngay cả trong không đường ngắm (NLOS) và điều kiện di chuyển nhanh. Mạng này có thể được cấu hình trong chuỗi, sao, hoặc topologies ngẫu nhiên.
Với khả năng phát dữ liệu an toàn, liên kết IP không dây mạnh mẽ giúp người dùng kiểm soát các phương tiện không người lái cấp quân sự nhanh hơn, an toàn hơn và có hệ thống hơn.
Đặc điểm
Sử dụng kiến trúc FPGA, đa dạng sóng, băng thông siêu rộng, nhảy tần số tốc độ cao và các công nghệ khác
Không phụ thuộc vào trạm cơ sở. Có khả năng hình thành một mạng băng thông rộng không dây phi tập trung hiệu quả và nhanh chóng
Cung cấp giao diện IP để nhận ra kết nối và tương tác với các thiết bị IP khác
Phòng chống nhiễu COFDM / băng thông rộng có thể cải thiện chất lượng liên kết trong môi trường RF phức tạp
Hiệu suất đa đường dẫn và NLOS xuất sắc
Phương thức điều chỉnh vô tuyến thích nghi từ QPSK đến 64QAM được tối ưu hóa liên tục cho mỗi gói để tối ưu hóa hiệu suất liên kết trong môi trường năng động
Phần mềm xác định kích thước kênh để tái sử dụng phổ quang phổ hiệu quả
Phần mềm xác định tần số hoạt động của ứng dụng toàn cầu
Mã hóa cong, điều chỉnh lỗi chuyển tiếp (FEC), chuyển tiếp ACK, hợp nhất tỷ lệ tối đa, đa dạng không gian và mã hóa khối không gian thời gian
được sử dụng để truyền dữ liệu mạnh mẽ qua quang phổ tiếng ồn
Ứng dụng
| FDM-6600 là MIMO Advanced Wireless Video và Data Links tiên tiến được thiết kế với trọng lượng nhẹ, kích thước nhỏ và năng lượng thấp.Telemetry) trong một kênh RF băng thông rộng tốc độ cao, làm cho nó hoàn hảo cho UAV, xe tự động, và robot di động cho các ngành công nghiệp khác nhau. |  |
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | Không dây dựa trên tiêu chuẩn công nghệ TD-LTE | |
| mã hóa | ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phạm vi | 10km-15km ((Từ không đến mặt đất) 500m-3km ((NLOS) Từ mặt đất đến mặt đất) | |
| Khả năng hoạt động | Topology sao, điểm đến 17-Ppint | |
| Sức mạnh | 23dBm±2 (2w hoặc 10w theo yêu cầu) | |
| LATENCY | Giao thông một bước nhảy ≤30ms | |
| Phương pháp điều chỉnh | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Tự động nhảy tần số băng tần | |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Tiêu thụ năng lượng | 5W | |
| Điện năng nhập | DC5V | |
| Nhạy cảm | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Dải tần số | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Mức điện | 2.85V miền điện áp và tương thích với 3V/3.3V cấp | |
| Dữ liệu kiểm soát | Chế độ TTL | |
| Tỷ lệ Baud | 115200bps | |
| Chế độ truyền | Chế độ truyền thông | |
| Mức độ ưu tiên | Khi truyền tín hiệu bị ngắt, Dữ liệu kiểm tra sẽ được truyền theo ưu tiên | |
| Lưu ý:1Dữ liệu truyền và nhận được được phát sóng trên mạng. Sau khi kết nối thành công, mỗi nút FDM-6600 có thể nhận dữ liệu hàng loạt. 2Nếu bạn muốn phân biệt giữa gửi, nhận và kiểm soát, bạn cần phải xác định định dạng của chính mình | ||
| Giao diện | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| COMUART | 1x COMUART | |
| Sức mạnh | DC INPUT | |
| Chỉ báo | Tri-COLOR LED | |
| Máy móc | ||
| Nhiệt độ | -40°C~+80°C | |
| Trọng lượng | 50 gram | |
| Cấu trúc | 7.8*10.8*2cm | |
| Sự ổn định | MTBF≥10000hr | |
|
|
