| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-66MN |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |
Nlos 3km từ mặt đất đến mặt đất Robot bảo mật dữ liệu không dây và video liên kết

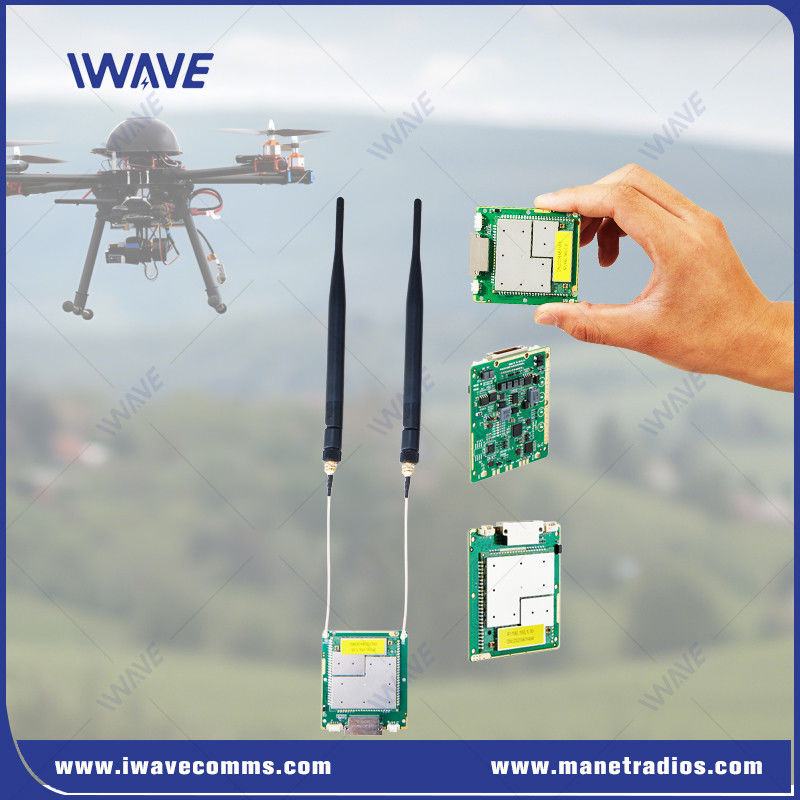

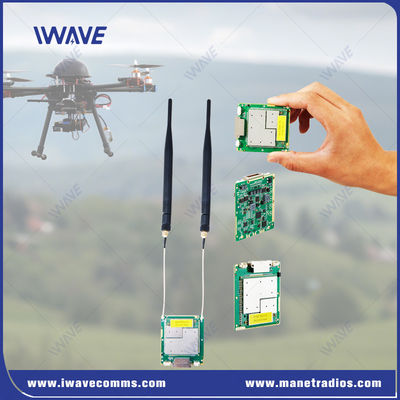

Lời giới thiệu
FDM-66MN nlos 1-3km hệ thống không người lái cho dữ liệu đo từ xa robot và phát video HD.Nó thu thập thông tin cổng hàng loạt qua IP cho phép một trạm điều khiển để điều khiển nhiều robot di độngNó đặc biệt phù hợp để sử dụng trên máy bay không người lái, UGV, xe không người lái và các ứng dụng robot tầm ngắn đến trung bình khác.
Kích thước 60 * 55 * 5,7mm làm cho nó trở thành mô-đun vô tuyến băng thông rộng OEM nhỏ nhất và là ứng cử viên lý tưởng để tích hợp hệ thống vào các hệ thống không người lái nhỏ để hoạt động trong môi trường khó khăn,như kiểm tra trong nhà của tòa nhà hoặc đường hầm.
Các đặc điểm chính
Phạm vi phát sóng
Tần số nhảy phổ (FHSS), điều chế thích ứng và truyền năng lượng RF thích nghi là sự kết hợp tốt nhất để miễn nhiễm với tiếng ồn và nhiễu.
Quản lý phần mềm và WebUI
FDM-66MN có thể được cấu hình bằng cách sử dụng một giao diện phần mềm dựa trên cài đặt hoàn chỉnh.cài đặt mạng, an ninh, giám sát topology, SNR, RSSI, khoảng cách, vv

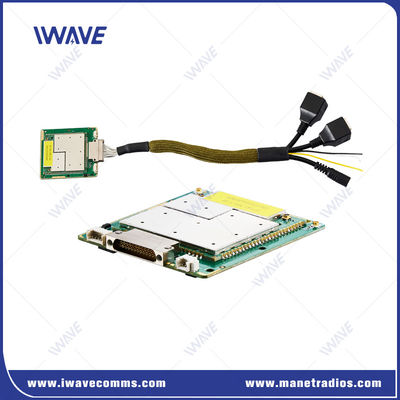

Mô-đun vô tuyến OME nhỏ nhất
FDM-66MN là máy thu video kỹ thuật số siêu thu nhỏ với kích thước 60 * 55 * 5,7mm và trọng lượng 26 gram.Kích thước nhỏ làm cho nó lý tưởng cho trọng lượng và không gian ứng dụng nhạy cảm như drone nhỏ hoặc UGV nền tảng.
Năng lượng truyền điều chỉnh
Năng lượng đầu ra có thể chọn phần mềm từ -40dBm đến 25dBm

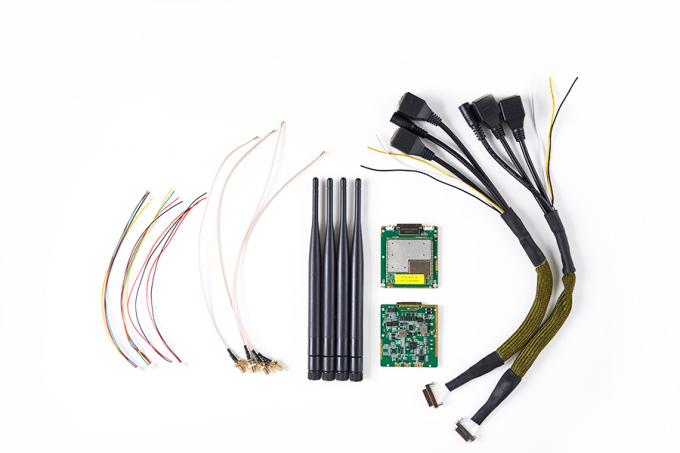

Một bộ sưu tập phong phú các tùy chọn giao diện
Điện áp đầu vào điện năng rộng
Điện năng nhập rộng DC5-32V để tránh bị cháy khi nhập điện áp sai
Định nghĩa giao diện
| J30JZ Định nghĩa: | ||||||
| Đinh | Tên | Đinh | Tên | Tên | Đinh |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | DC VIN | 22 | Giày | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Ứng dụng
FDM-66MN là một mô-đun liên kết vô tuyến nhỏ gọn, nhẹ và được xác định bởi phần mềm được thiết kế để giao tiếp đáng tin cậy trong các ứng dụng không người lái, bao gồm các nhiệm vụ BVLoS, UGV, robot, UAS và USV.Cung cấp tốc độ cao, khả năng tầm xa, FDM-66MN cho phép truyền song song chất lượng cao của nhiều nguồn cấp video Full HD, tín hiệu điều khiển và dữ liệu đo từ xa.Với sự bổ sung của một bộ khuếch đại năng lượng bên ngoài, nó có thể đạt được phạm vi truyền thông lên đến 50 km. Ngay cả trong môi trường khó khăn, không nhìn thấy đường, chẳng hạn như khu vực đô thị đông đúc, nó đảm bảo truyền thông đáng tin cậy trên khoảng cách lên đến 20 km.
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | Cơ sở không dây trên tiêu chuẩn công nghệ không dây TD-LTE | |
| Mã hóa | ZUC/SNOW3G/AES ((128/256) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phân bố trung bình thích nghi của tốc độ dữ liệu hệ thống | ||
| Hỗ trợ người dùng đặt giới hạn tốc độ | ||
| Phạm vi | 10km-15km ((Từ không đến mặt đất) 500m-3km ((NLOS Bầu đất đến mặt đất) |
|
| Công suất | 16 nút | |
| Dải băng thông | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Sức mạnh | 25dBm±2 (2w hoặc 10w theo yêu cầu) Tất cả các nút tự động điều chỉnh sức mạnh truyền |
|
| Phương thức điều chỉnh | QPSK, 16QAM, 64QAM | |
| Chống nhiễu | Tự động nhảy tần số băng tần | |
| Tiêu thụ năng lượng | Trung bình: 4-4.5Watt Tối đa: 8W |
|
| Điện vào | DC5V-32V | |
| Độ nhạy của máy thu | Độ nhạy ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Dải tần số | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| Không dây | |||||||
| Phương thức truyền thông | Unicast, multicast, phát sóng | ||||||
| Chế độ truyền | Full Duplex | ||||||
| Chế độ mạng | Đường dẫn động | Tự động cập nhật tuyến đường dựa trên điều kiện liên kết thời gian thực | |||||
| Kiểm soát mạng | Giám sát của nhà nước | Tình trạng kết nối /rsrp/ snr/distance/ uplink và downlink throughput | |||||
| Quản lý hệ thống | WATCHDOG: tất cả các ngoại lệ cấp hệ thống có thể được xác định, tự động thiết lập lại | ||||||
| Chuyển tiếp | L1 | Xác định liệu có nên chuyển tiếp dựa trên các dữ liệu khác nhau được mang theo (AM / UM); HARQ chuyển tiếp | |||||
| L2 | HARQ chuyển tiếp | ||||||
| Giao diện | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Cổng hàng loạt | 2x RS232 | |
| Điện vào | 2*Lực lượng đầu vào (thay thế) | |
| Kiểm soát truyền dữ liệu | |||||
| Giao diện lệnh | Cấu hình lệnh AT | Hỗ trợ cổng VCOM/UART và các cổng khác cho cấu hình lệnh AT | |||
| Quản lý cấu hình | Hỗ trợ cấu hình thông qua WEBUI, API và phần mềm | ||||
| Chế độ làm việc | Chế độ máy chủ TCP Chế độ máy khách TCP Chế độ UDP UDP đa phát MQTT Modbus |
● Khi được thiết lập như một máy chủ TCP, máy chủ cổng hàng loạt chờ kết nối máy tính. ● Khi được thiết lập như một máy khách TCP, máy chủ cổng hàng loạt chủ động bắt đầu kết nối với máy chủ mạng được chỉ định bởi IP đích. ● Máy chủ TCP, khách hàng TCP, UDP, UDP đa phát, TCP máy chủ / khách hàng cùng tồn tại, MQTT |
|||
| Tỷ lệ Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Chế độ truyền | Chế độ truyền thông | ||||
| Nghị định thư | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Máy móc | ||
| Nhiệt độ | -40°C~+80°C | |
| Trọng lượng | 26g | |
| Cấu trúc | 60*55*5.7mm | |
| Sự ổn định | MTBF≥10000hr | |
|
|
