| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-61MN |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

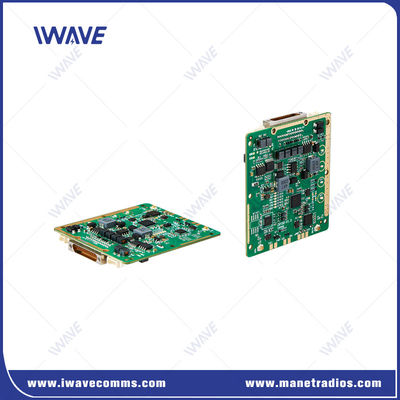

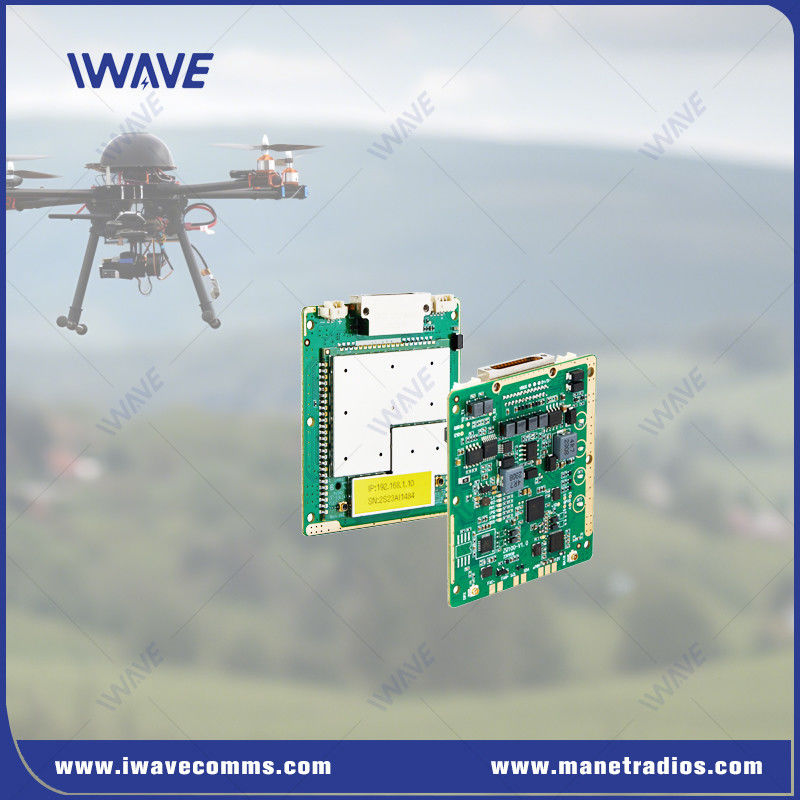

4K Video và dữ liệu viễn đo OEM MINI Mesh Modules
Lời giới thiệu
IWAVE đã tung ra các FD-61MN phần mềm xác định vô tuyến được thiết kế để cung cấp mạng lưới lưới an toàn mạng cho kích thước nhỏ, 10km tầm trung không người lái liên lạc bao gồm tốc độ cao,video và dữ liệu độ nét cao.
Liên kết dữ liệu FD-61MN có thể tạo thành các mạng ad-hoc. Mỗi người tham gia có thể tự động tham gia, tham gia lại hoặc rời khỏi mạng.Việc phân bổ lại khe thời gian có thể được thực hiện để cung cấp dữ liệu phát video 4k băng thông cao và dữ liệu telemetry mavlink cho một người tham gia cụ thể.
Các đặc điểm chính
FD-61MN là một mô-đun MANET SDR thông minh tiên tiến cho phép tạo ra mạng lưới lưới không dây mạnh mẽ, tự hình thành và tự chữa lành.nó cung cấp an toàn, kết nối rất đáng tin cậy cho một loạt các ứng dụng đòi hỏi, bao gồm truyền hình thời gian thực cho giám sát di động, truyền thông NLOS (không phải là tầm nhìn),và chỉ huy và kiểm soát drone và robot.
●Giao diện Plug-in hàng không tiêu chuẩn cao
Các đầu nối J30JZ có những lợi thế về không gian lắp đặt nhỏ, trọng lượng nhẹ, kết nối đáng tin cậy, màn chắn điện từ tốt, khả năng chống va chạm tốt,vv để đảm bảo một truyền thông ổn định và đáng tin cậy.
Thiết lập các chân và ổ cắm khác nhau để đáp ứng các nhu cầu kết nối và truyền thông khác nhau
●Bảo mật
1. mã hóa ZUC/SNOW3G/AES128
2. Hỗ trợ người dùng cuối xác định mật khẩu
●Sức mạnh đầu vào rộng
Điện áp đầu vào rộng: DV5-32V
●Thiết kế nhỏ để tích hợp dễ dàng
1- Kích thước: 60*55*5.7mm
2Trọng lượng: 26g
3. IPX RF Pot: Sử dụng IPX để thay thế đầu nối SMA truyền thống để tiết kiệm không gian
4. J30JZ kết nối tiết kiệm rất nhiều tốc độ để tích hợp với yêu cầu không gian nhỏ
Ứng dụng
Máy bay không người lái mini
Đám UAV
UAS máy bay không người lái
UGV
Ethernet Wireless Extension (Sự mở rộng không dây Ethernet)
Telemetry không dây
NLOS Truyền hình không dây
Hệ thống điều khiển không dây
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | MESH dựa trên tiêu chuẩn công nghệ không dây TD-LTE | |
| Mã hóa | ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phân bố trung bình thích nghi của tỷ lệ hệ thống | ||
| Hỗ trợ người dùng đặt giới hạn tốc độ | ||
| Phạm vi | 10km ((không khí đến mặt đất) 1km-3km ((NLOS Bầu đất đến mặt đất) | |
| Công suất | 16 nút | |
| Dải băng thông | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Sức mạnh | 25dBm±2 (2w hoặc 10w theo yêu cầu) | |
| Phương thức điều chỉnh | QPSK, 16QAM, 64QAM | |
| Chống nhiễu | Tự động nhảy tần số băng tần | |
| Tiêu thụ năng lượng | Trung bình: 4-4.5Watt Tối đa: 8W | |
| Điện vào | DC5V-32V | |
| Độ nhạy của máy thu | Độ nhạy ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Kiểm soát truyền dữ liệu | |||||
| Giao diện lệnh | Cấu hình lệnh AT | Hỗ trợ cổng VCOM/UART và các cổng khác cho cấu hình lệnh AT | |||
| Cấu hình | Hỗ trợ cấu hình thông qua WEBUI, API và phần mềm | ||||
| Chế độ làm việc | Chế độ máy chủ TCP Chế độ máy khách TCP Chế độ UDP UDP đa phát MQTT Modbus | ●Khi được thiết lập như một máy chủ TCP, máy chủ cổng hàng loạt chờ kết nối máy tính. ●Khi được thiết lập như một máy khách TCP, máy chủ cổng hàng loạt chủ động bắt đầu kết nối với máy chủ mạng được chỉ định bởi IP đích. ●Máy chủ TCP, máy khách TCP, UDP, UDP đa phát, TCP máy chủ/khách hàng cùng tồn tại, MQTT | |||
| Tỷ lệ Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Chế độ truyền | Chế độ truyền thông | ||||
| Nghị định thư | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
|
|
