| Tên thương hiệu: | IWAVE |
| Số mẫu: | FIM-2410 |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

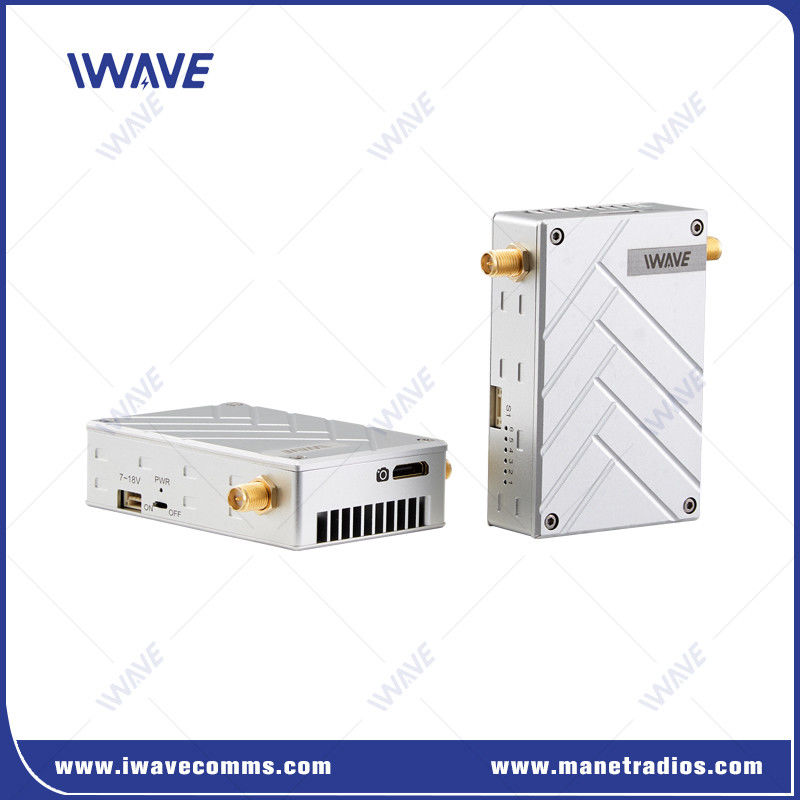

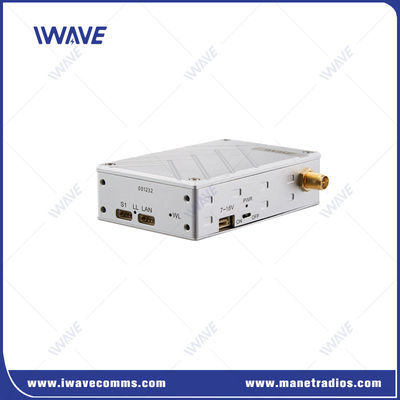

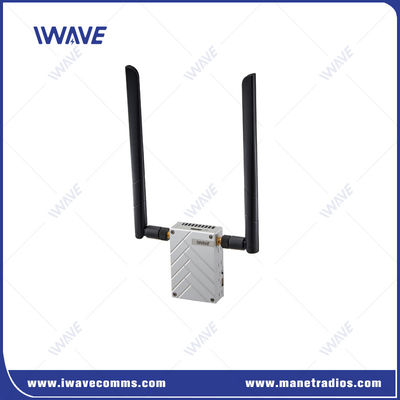

Máy phát video máy bay không người lái 10km cho máy ảnh HDMI và Telemetry
Lời giới thiệu
FIM-2410 là một máy phát video máy bay không người lái 10km cho video HD thời gian thực và dữ liệu đo từ xa liên kết xuống với băng tần 2,4Ghz.
Bởi vì nhiều tín hiệu không dây đã phát sóng trên băng tần 2,4GHz, để tránh sự can thiệp,FIM-2410 sử dụng công nghệ TDD-COFDM và độ nhạy cao để đảm bảo kết nối không dây ổn định trong môi trường đô thị và lộn xộn.
Đường nối dữ liệu hai chiều nhúng nhẹ (< 93g) được thiết kế đặc biệt để cho phép hoạt động tự trị cho máy bay không người lái thương mại và công nghiệp.
Có một cơ chế mã hóa AES128 để ngăn chặn người không được phép truy cập vào nguồn cấp dữ liệu video không dây của bạn, và nó cũng tương thích với một loạt các bộ điều khiển chuyến bay,Phần mềm và tải trọng nhiệm vụ.
Các đặc điểm chính ● Các thuật toán đặc biệt cho phép 12km với chất lượng hình ảnh 1080P tốt hơn ● Kết nối với màn hình thông minh qua HDMI để theo dõi video trực tiếp ● Thời gian trì hoãn ngắn từ đầu đến cuối 15ms-30ms ● Hỗ trợ băng tần không được cấp phép 2,3Ghz, 2,4Ghz và 2,5Ghz ● Máy nhận video HD và điện đo ● Hỗ trợ Pixhawk2/cube/V2.4.8/4 và Apm 2.8 ● Hỗ trợ phần mềm mặt đất: kế hoạch nhiệm vụ và QGround ● Truyền thông bằng máy bay không người lái + Xử lý và phân tích video ● Kết nối dữ liệu hai chiều nhúng cho UAV tự trị và máy bay không người lái ● Hỗ trợ giao diện Ethernet TCPIP/UDP ● Công nghệ CNC có vỏ hợp kim nhôm kép, khả năng chống va chạm tốt và phân tán nhiệt ● Nhiệt độ làm việc: -40°C+85°C ● Tổng kích thước: 72*47x19mm ● Trọng lượng: 93g |
|
Mã hóa đa phân vùng tần số thẳng đứng (COFDM)
Hiệu quả loại bỏ sự can thiệp nhiều đường, giải quyết vấn đề hiệu quả và cải thiện độ tin cậy của truyền tải.
Độ trễ thấp từ đầu đến cuối
● Độ trễ từ tx đến rx dưới 33ms.
● Mã hóa Entropy CABAC và tốc độ nén cao để đảm bảo chất lượng video cao ở bitrate thấp
● Mỗi khung được mã hóa với cùng kích thước để đảm bảo không có độ trễ bổ sung trong kênh không dây do khung I lớn.
● Giải mã cực nhanh cho trình hiển thị.
Truyền thông từ xa
Phương thức điều chế tiên tiến, FEC alogrithm, PA hiệu suất cao và module RF thu siêu nhạy để duy trì một liên kết không dây ổn định và tầm xa giữa đơn vị không khí đến trạm điều khiển mặt đất.
Nhiệt độ làm việc -40°C ~ + 85°C
Tất cả các chip và các thành phần điện tử được thiết kế đặc biệt với công nghiệp cấp dung nạp -40 °C ~ 85 °C

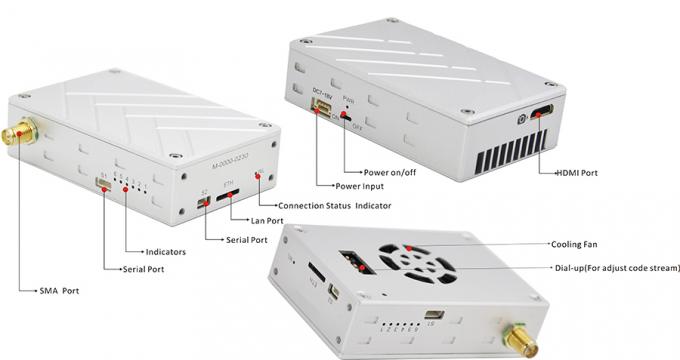

Các cảng khác nhau
Máy phát video UAV FIM-2410 cung cấp nhiều cổng HDMI, LAN và hai cổng hàng loạt hai chiều.Các cổng này cho phép truyền dữ liệu video HD và số liệu từ xa lên đến 10km giữa trạm mặt đất và đơn vị không khíCổng serial được thiết kế để sử dụng với Cube Autopilot, Pixhawk 2/V2.4.8/4, Apm 2.8.
Ứng dụng
Máy bay không người lái có liên kết phát video không dây thời gian thực có nhiều ứng dụng trong nhiếp ảnh, giám sát, nông nghiệp,cứu hộ thảm họa và vận chuyển thực phẩm ở khu vực xa xôi hoặc khó khăn của các thành phố.
Thông số kỹ thuật của máy phát video máy bay không người lái
| Tần số | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz cho tùy chọn của bạn |
| Khám phá lỗi | LDPC FEC/Video H.264/265 sửa lỗi siêu |
| Năng lượng truyền RF | 1Watt (không khí đến mặt đất 10-16km) |
| Tiêu thụ năng lượng | TX: 10W |
| RX: 6Watt | |
| Dải băng thông tần số | 4/8MHz |
| Độ trễ | ≤15-25ms |
| Tỷ lệ truyền | 3-5Mbps |
| Nhận biết sự nhạy cảm | -100dbm@4Mhz, -95dbm@8Mhz |
| Không gian màu video | Chế độ mặc định 4:2:0 |
| Ống ức | 1T1R |
| Video Input/Output Interface | HDMI mini TX/RX, hoặc chuyển đổi FFC thành HDMI-A RX/TX |
| Định dạng nén video | H.264+H.265 |
| Bitrate | Tối đa 115200bps (sự điều chỉnh phần mềm) |
| Mã hóa | AES 128 |
| Khoảng cách truyền | Không đối mặt với mặt đất 10km-12km |
| Thời gian khởi động | < 30s |
| Chức năng hai chiều | Hỗ trợ dữ liệu video và duplex đồng thời |
| Dữ liệu | Hỗ trợ TTL |
| Nguồn cung cấp điện | DC 7-18V |
| Giao diện | 1080P/60 HDMI Mini RX x1 |
| 100Mbps Ethernet đến USB / RJ45 trên Windows * 1 | |
| S1 TTL cổng hàng loạt hai chiều x1 | |
| Điện vào x1 | |
| Đèn chỉ số | Chế độ đầu vào/bước ra HDMI |
| Chuyển và nhận | |
| Chế độ hoạt động bảng video | |
| Sức mạnh | |
| HDMI | HDMI mini/Flexible Flat Cable (FFC) |
| Phạm vi nhiệt độ | Nhiệt độ hoạt động: -40 °C ~ + 85 °C |
| Nhiệt độ lưu trữ: -55 °C ~ + 100 °C | |
| Thiết kế ngoại hình | Công nghệ CNC / vỏ hợp kim nhôm kép với thiết kế chống nước |
| Cấu trúc | 72*47*19mm |
| Trọng lượng | Tx: 93g/Rx: 93g |
Gói
|
|
