| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-605PTM |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/P, T/T |
50km 30Mbps TCP UDP Điểm đến nhiều điểm truyền và thu cho máy bay không người lái
Mô tả

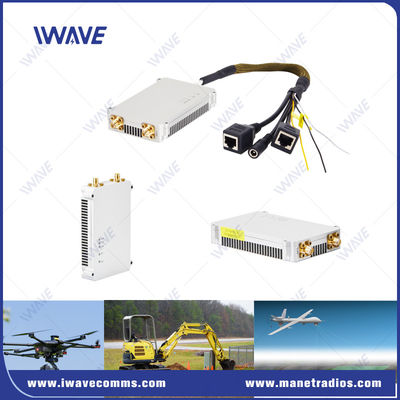

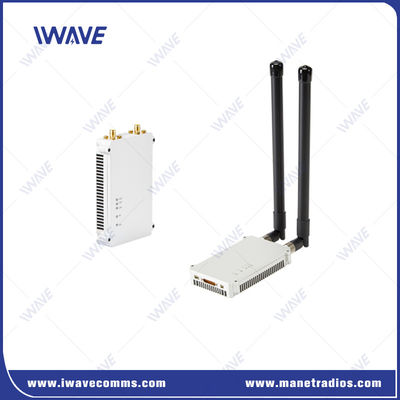

FDM-605P TM là một bảng mạng điểm đến nhiều điểm cho video và dữ liệu đường dài xuống đất. Nó hỗ trợ nhiều máy phát trên không gửi video HD và dữ liệu TTL đến một máy thu trên mặt đất.Nó được thiết kế đặc biệt cho máy bay không người lái cánh cố định / trực thăng / Động cơ video downlink cho 50km trong khi di chuyển nhanh.
Ống vuông thông minh MIMO làm cho FDM-605P TM cung cấp video HD thời gian thực và kết nối Ethernet băng thông rộng với tốc độ truyền 30Mbps.
Nó có những lợi thế lớn trong việc áp dụng cho VTOL / máy bay không người lái cánh cố định / trực thăng truyền không dây chỉ với trọng lượng 280g.
Nó có phiên bản 10W và 20W để tạo một liên kết truyền thông mã hóa cho đàn UAV ngoài tầm nhìn trong môi trường RF phức tạp.
Các đặc điểm chính
|
 |
Truyền thông video HD tầm xa và độ trễ thấp
Cung cấp 50km không gian để mặt đất video HD đầy đủ downlink với truyền dữ liệu hai chiều cho VTOL / máy bay không người lái cánh cố định / trực thăng.
Với độ trễ dưới 60ms-80ms trong 150km, để bạn có thể xem và kiểm soát những gì đang xảy ra trực tiếp.
Kiểm soát năng lượng tự động
Sức truyền của mỗi nút được tự động điều chỉnh và điều khiển theo chất lượng tín hiệu của nó.
Phạm vi phổ phát sóng nhảy tần số (FHSS)
Sản phẩm IWAVE IP MESH sẽ tính toán và đánh giá nội bộ liên kết hiện tại dựa trên các yếu tố như sức mạnh tín hiệu nhận được RSRP, tỷ lệ tín hiệu-gọi tiếng ồn SNR và tỷ lệ lỗi bit SER.Nếu điều kiện phán xét của nó được đáp ứng, nó sẽ thực hiện nhảy tần số và chọn một điểm tần số tối ưu từ danh sách.
Nếu trạng thái không dây là tốt, không thể thực hiện nhảy tần số cho đến khi đáp ứng điều kiện phán đoán.
Kiểm soát điểm tần số tự động
Sau khi khởi động, nó sẽ cố gắng kết nối với các điểm tần số được lưu trữ trước trước khi tắt cuối cùng.nó sẽ tự động cố gắng sử dụng các điểm tần số có sẵn khác để triển khai mạng.
Ứng dụng
• Truyền thông đường dài giữa nhiều điểm
• Giám sát tuần tra đường dây điện và thủy văn
• Truyền thông khẩn cấp cho phòng cứu hỏa, bảo vệ biên giới và quân đội
• Truyền thông hàng hải, mỏ dầu kỹ thuật số, hình thành hạm đội
Thông số kỹ thuật
|
Tổng quát |
Máy móc |
||
| Công nghệ | Không dây dựa trên Công nghệ truy cập TD-LTE | Nhiệt độ | -20o đến +55oC |
| mã hóa | ZUC/SNOW3G/AES (128/256) Mã hóa Lớp 2 tùy chọn | Kích thước | 116*70*17mm |
| Tỷ lệ ngày | 30Mbps | Trọng lượng | 100g |
| Nhạy cảm | -103dBm | ||
| Phạm vi | 50km (không khí đến mặt đất) | Vật liệu | Vàng Anodized nhôm |
| Phương thức | Điểm đến nhiều điểm | Sắp đặt | Trên tàu |
| MIMO | 2x2 MIMO |
Sức mạnh |
|
| Phương pháp điều chỉnh | QPSK, 16QAM, 64QAM | ||
| Năng lượng RF | 33dBm | Tăng áp | DC 12V |
| LATENCY | Kết thúc đến kết thúc: 60ms-80ms | Tiêu thụ năng lượng | 11watt |
| Anti-JAM | Tự động nhảy tần số | ||
|
Tần suất |
Giao diện |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| Lưu ý: | 1xJ30 | ||
| Dữ liệu TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
COMUART |
|
| Mức điện | 3.3V và tương thích với 2.85V |
| Dữ liệu kiểm soát | RS232 |
| Tỷ lệ Baud | 115200bps |
| Chế độ truyền | Chế độ truyền thông |
| Mức ưu tiên | Ưu tiên cao hơn cổng mạng Khi truyền tín hiệu được kêu, dữ liệu điều khiển sẽ được truyền theo ưu tiên |
| Lưu ý: 1. Dữ liệu truyền và nhận được phát sóng trên mạng. Sau khi kết nối thành công, mỗi đơn vị FDM-605P TM có thể nhận dữ liệu hàng loạt. 2Nếu bạn muốn phân biệt giữa gửi, nhận và kiểm soát, bạn cần phải xác định định dạng của chính mình |
|
|
Nhạy cảm |
||
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
|
|
