| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-615MT |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

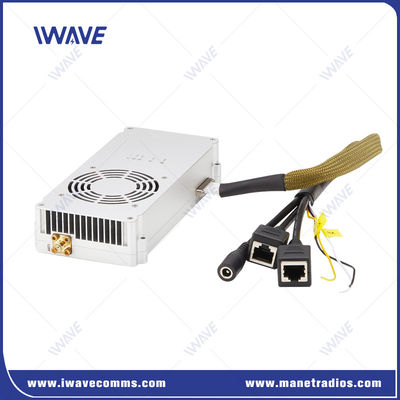

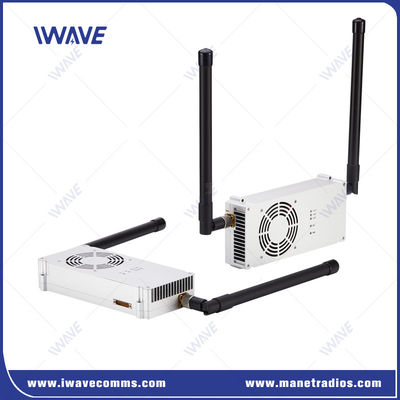

50KM Drone Long Range TCPIP/UDP MIMO IP MESH Link
Lời giới thiệu
FD-615MT 50KM máy bay không người lái tầm xa TCPIP / UDP MIMO IP MESH liên kết xây dựng một không trung tâm, tự hình thành, tự điều chỉnh và tự chữa lành đường dẫn động /
Mạng lưới liên lạc rơle tự động. Nó đạt được định tuyến năng động, video HD rơle nhiều bước,Dữ liệu đa kênh và giọng nói trung thực giữa các nút khác nhau của cùng một mạng trong các ứng dụng phức tạp.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
Nó có những lợi thế lớn trong việc áp dụng cho VTOL / máy bay không người lái cánh cố định / trực thăng truyền không dây chỉ với trọng lượng 280g.
Nó có phiên bản 10W và 20W để tạo một liên kết truyền thông mã hóa cho đàn UAV ngoài tầm nhìn trong môi trường RF phức tạp.
Các đặc điểm chính
Nó được thiết kế dựa trên tiêu chuẩn truyền thông không dây TD-LTE, OFDM và công nghệ MIMO.Mạng tự động chuyển tuyến đường dựa trên các yếu tố như số lượng truyền và môi trường kênh.
Cung cấp 50km không gian để mặt đất video HD đầy đủ downlink với truyền dữ liệu hai chiều cho VTOL / cánh cố định máy bay không người lái / trực thăng.để bạn có thể xem và kiểm soát những gì đang xảy ra trực tiếp.
Sản phẩm IWAVE IP MESH sẽ tính toán và đánh giá nội bộ liên kết hiện tại dựa trên các yếu tố như sức mạnh tín hiệu nhận được RSRP, tỷ lệ tín hiệu-gọi tiếng ồn SNR và tỷ lệ lỗi bit SER.Nếu điều kiện phán xét của nó được đáp ứng, nó sẽ thực hiện nhảy tần số và chọn một điểm tần số tối ưu từ danh sách.Chuyển tần số sẽ không được thực hiện cho đến khi điều kiện phán đoán được đáp ứng.
Sau khi khởi động, nó sẽ cố gắng kết nối với các điểm tần số được lưu trữ trước trước khi tắt cuối cùng.nó sẽ tự động cố gắng sử dụng các điểm tần số có sẵn khác để triển khai mạng.
Sức truyền của mỗi nút được tự động điều chỉnh và điều khiển theo chất lượng tín hiệu của nó. |
|
Ứng dụng
MESH truyền thông đường dài
Giám sát tuần tra đường dây điện và thủy triết
Truyền thông khẩn cấp cho cứu hỏa, bảo vệ biên giới và quân đội
Truyền thông hàng hải, mỏ dầu kỹ thuật số, hình thành hạm đội
Thông số kỹ thuật
| Nhạy cảm | ||
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Tổng quát | Máy móc | ||
| Công nghệ | MESH dựa trên tiêu chuẩn công nghệ TD-LTE | Nhiệt độ | -20o đến +55oC |
| Mã hóa | ZUC/SNOW3G/AES (128/256) Mã hóa Lớp 2 tùy chọn | ||
| Tỷ lệ dữ liệu | 30Mbps (Uplink downlink) | Cấu trúc | 116*70*17mm |
| Nhạy cảm | 10MHz/-103dBm | Trọng lượng | 190g |
| Phạm vi | 50km (không khí đến mặt đất) NLSO 3km-10km ((Trái đất đến mặt đất) ((Phụ thuộc vào môi trường thực tế) |
Vật liệu | Vàng Anodized nhôm |
| Khối | 16 nút | Lắp đặt | Đặt trên xe/trên xe |
| Phương thức điều chỉnh | QPSK, 16QAM, 64QAM | ||
| MIMO | 2x2 MIMO | Sức mạnh | |
| Chống tắc nghẽn | Tự động nhảy tần số | ||
| Năng lượng RF | 10watt | Điện áp đầu vào | DC 24V ± 10% |
| Độ trễ | Giao thông một bước nhảy ≤30ms | Tiêu thụ năng lượng | 30W |
|
Tần số |
Giao diện |
||
| 1.4Ghz | 1420-1530MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| Lưu ý: Dải tần số hỗ trợ tùy chỉnh | Điện vào | 1 x J30 | |
| Dữ liệu TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
| Làm gì? | |
| Mức điện | 3.3V và tương thích với 2.85V |
| Dữ liệu kiểm soát | TTL |
| Tỷ lệ Baud | 115200bps |
| Chế độ truyền | Chế độ truyền thông |
| Mức ưu tiên | Ưu tiên cao hơn cổng mạng Khi truyền tín hiệu được kêu, dữ liệu điều khiển sẽ được truyền theo ưu tiên |
| Lưu ý:1. Dữ liệu truyền và nhận được phát sóng trong mạng. Sau khi kết nối thành công, nút FD-615MT có thể nhận dữ liệu hàng loạt. 2Nếu bạn muốn phân biệt giữa gửi, nhận và kiểm soát, bạn có thể xác định định dạng. |
|

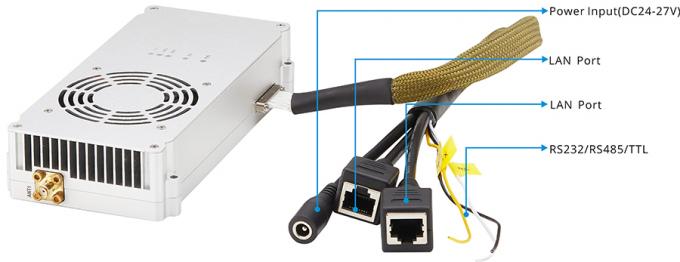

Định nghĩa giao diện
|
|
