| Tên thương hiệu: | IWAVE |
| Số mẫu: | FIM-2450 |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/P, T/T |

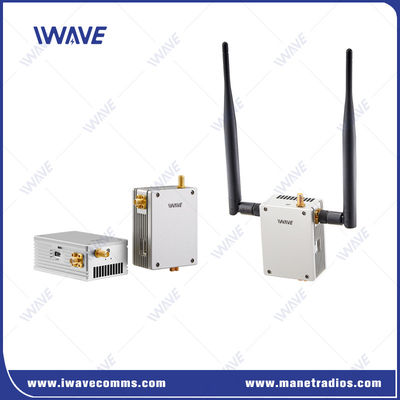

Máy phát video UAV 30km cho HDMI SDI 1080P Video và Telemetry Mavlink Data
Mô tả
FIM-2450 là một máy phát video máy bay không người lái cho khoảng cách dài 30-50km với video Full HD và truyền dữ liệu TTL kép.Nó mang lại tiêu chuẩn chất lượng phát sóng và độ bền cho lĩnh vực video không gian UAV phát triển nhanh chóng và đa dạng. Nó là một UAV HD video link chuyên nghiệp với các tính năng nhẹ, nhỏ gọn và mạnh mẽ.Cả đơn vị không khí và đơn vị mặt đất được trang bị ăng-ten sợi omni có thể đảm bảo phạm vi 30-50km từ không đến mặt đất với nguồn cấp video 1080P.
Tần số làm việc 2.405-2.479Ghz có thể điều chỉnh bằng phần mềm.
Các cổng khác nhau với cổng HDMI, LAN và cổng serial full duplex cho phép người dùng áp dụng tải trọng khác nhau trên máy bay không người lái.
Độ trễ ngắn với độ trễ 50ms cho video 1080P.
Các đặc điểm chính
|  |
Độ trễ thấp
Truyền thông từ xa
Phương pháp điều chế tiên tiến, PA hiệu suất cao, FEC alogrithm và module RF siêu nhạy cảm.
-40°C~+85°C Nhiệt độ làm việc
Tất cả các bộ chip, các bộ phận điện tử và thành phần là công nghiệp cấp dung nạp -40 ° C ~ 85 ° C
Các cảng khác nhau
FIM-2450 máy bay không người lái truyền hình HDMI được trang bị với HDMI, SDI, LAN và cổng serial full duplex.người dùng có thể nhận được video sống và điều khiển chuyến bay trên mặt đất thông qua kế hoạch nhiệm vụ hoặc QGround đồng thời.
Ứng dụng
Được thiết kế đặc biệt cho UAV không khí để mặt đất LOS 30-50km HD video và dữ liệu điều khiển bay truyền cho chụp ảnh trên không, tin tức, sự kiện thể thao, điều tra ẩn, giám sát video,Truyền hình không dây thời gian thực và các lĩnh vực khác.
Lý tưởng cho UAV tầm xa trung bình và lớn như UAV đa xoắn, UAV cánh cố định và VTOL UAV cánh cố định v.v.
Thông số kỹ thuật
| Tần số | 2.4GHz (2.402-2.482GHz) |
| Khám phá lỗi | LDPC FEC/Video H.264/265 sửa lỗi siêu |
| Năng lượng truyền RF | 33dBm |
| Tiêu thụ năng lượng | TX: 19Watt / RX: 8Watt |
| Khoảng cách | 30-50km ((Lưu ý: Khoảng cách thực sự liên quan đến môi trường) |
| Dải băng thông | 4/8MHz |
| Ống ức | 1T: ăng-ten toàn hướng 1R: ăng-ten toàn hướng hoặc ăng-ten bảng |
| Video Input/Output | Trên tàu HDMI mini TX / RX hoặc FFC chuyển đổi sang HDMI-A TX / RX |
| Không gian màu video | Chế độ mặc định 4:2:0 |
| Video nén | AVC thêm H.265 tính năng TS luồng |
| Mã hóa | AES128 |
| Chế độ truyền | điểm đến điểm |
| Thời gian khởi động | 25s |
| Thời gian kết nối lại | Ít hơn 1s sau khi tín hiệu đã được phục hồi |
| Độ trễ từ đầu đến cuối | 50-70ms cho 1080P60/720P60 Mã hóa và giải mã |
| Tỷ lệ truyền | 3/6Mbps |
| Nhận biết sự nhạy cảm | -98dbm@4Mhz |
| -95dbm@8Mhz | |
| Chức năng hai chiều | Hỗ trợ dữ liệu video và duplex đồng thời |
| Dữ liệu | Hỗ trợ TTL/MAVLINK/Telemetry |
| Giao diện | 1080P/60 HDMI Mini ×1 |
| Ống ăng-ten ×1 | |
| S1 TTL cổng hàng loạt hai chiều ×1 | |
| RS 232 cổng nối tiếp hai chiều ×1 ((RS 232 và S1 cổng nối tiếp TTL không thể được sử dụng cùng một lúc) | |
| Ethernet đến RJ45 trên Windows ×1 | |
| Điện năng nhập ×1 | |
| Đèn chỉ số | HDMI input/output Status ((WL Light) |
| Chỉ số sức mạnh tín hiệu ((1, 2, 3) | |
| Chỉ số trạng thái kết nối ((5, 6) | |
| Bảng mạch video Chỉ số làm việc ((4) | |
| Đèn điện | |
| HDMI | HDMI mini/Flexible Flat Cable (FFC) |
| Thiết kế vỏ kim loại | Công nghệ CNC |
| Vỏ hợp kim nhôm kép | |
| Tàu anodizing dẫn điện | |
| Nguồn cung cấp điện | DC7- 18V (được khuyến cáo DC12V) |
| Phạm vi nhiệt độ | Nhiệt độ hoạt động: -40 °C ~ + 85 °C |
| Nhiệt độ lưu trữ: -55 °C ~ + 85 °C | |
| Cấu trúc | Tx/Rx: 74,6×72,9x22,5mm |
| Trọng lượng | Tx/Rx 146g |
|
|
