| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-605PTM |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/P, T/T |

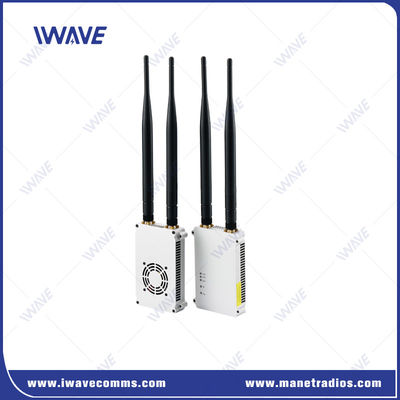

30km Ethernet TCPIP và UDP Dữ liệu điều khiển chuyến bay và HD Drone Video Transmitter
Mô tả
FDM-605P TM là một cơ sở vô tuyến liên kết dữ liệu Ethernet kỹ thuật số tầm xa từ điểm đến điểm trên công nghệ truyền thông không dây TDD-COFDM. Nó hỗ trợ 1.4GHz (1420 ~ 1530MHz) và phù hợp với đường dài, dòng mã cao và ứng dụng truyền không dây. Tốc độ truyền lên đến 30Mbps và khoảng cách truyền xa nhất là 30km từ không đến mặt đất. Mô hình này có lợi thế trọng lượng nhẹ,kích thước nhỏ, tiêu thụ điện năng thấp, ổn định cao và nhạy cảm nhận. Nó hỗ trợ truyền dữ liệu TCPIP / UDP Ethernet hai chiều và truyền dữ liệu chuỗi hai chiều.
Các đặc điểm chính
|
 |
Độ trễ thấp từ đầu đến cuối
● Độ trễ từ tx đến rx dưới 33ms.
● Mã hóa Entropy CABAC và tốc độ nén cao để đảm bảo chất lượng video cao ở bitrate thấp
● Mỗi khung được mã hóa với cùng kích thước để đảm bảo không có độ trễ bổ sung trong kênh không dây do khung I lớn.
● Giải mã cực nhanh cho trình hiển thị.
Truyền thông từ xa
Phương thức điều chế tiên tiến, FEC alogrithm, PA hiệu suất cao và module RF thu siêu nhạy để duy trì một liên kết không dây ổn định và tầm xa giữa đơn vị không khí đến trạm điều khiển mặt đất.
Nhiệt độ làm việc -40°C ~ + 85°C
Tất cả các chip và các thành phần điện tử được thiết kế đặc biệt với công nghiệp cấp dung nạp -40 °C ~ 85 °C
Các cảng khác nhau
FDM-605P TM cung cấp cổng nối tiếp hai chiều RJ45 và TTL và cổng RS232. Mô hình này có thể truyền dữ liệu nối tiếp và dữ liệu Ethernet không dây dựa trên TCP / IP / UDP.giao diện cổng SMA có thể trực tiếp kết nối ăng ten hoặc cáp feeder.
Ứng dụng
FDM-605P TM là một máy truyền hình máy bay không người lái hai chiều Ethernet cung cấp truyền hình video mạnh mẽ cho khoảng cách dài.
Nó là giải pháp lý tưởng cho máy bay không người lái và xe không người lái (UAV), xe không người lái trên mặt đất (UGV), video không dây tầm xa và đo từ xa, các ứng dụng quan trọng và an toàn.
Thông số kỹ thuật
| Tần số | 1.4GHz (1420-1530MHz) 800Mhz ((806Mhz-826Mhz) |
| Năng lượng truyền RF | 33dBm ((không khí đến mặt đất 30-50km) |
| Dải băng thông tần số | 1.4/3/5/10/208MHz |
| Ống ức | 1T2R |
| Điều chỉnh bitrate | Điều chỉnh phần mềm |
| Mã hóa | AES128 |
| Chế độ truyền | điểm đến điểm và điểm đến nhiều điểm |
| Thời gian khởi động | 25s |
| Thời gian xây dựng lại liên kết | < 1s |
| Khám phá lỗi | LDPC FEC |
| Dữ liệu hàng loạt | TTL: 0-3.3v |
| RS232: ±13V | |
| Ethernet | Hỗ trợ TCP/IP/UDP |
| Tỷ lệ truyền | 30Mbps |
| Nhạy cảm | -100dbm@4Mhz |
|
|
-95dbm@8Mhz |
| Ống ức | 1T2R ((Omni Antenna) |
| Sức mạnh |
DC12V-30V
|
| Tiêu thụ năng lượng | TX: 12Watt |
|
|
RX: 12Watt |
| Nhiệt độ | Nhiệt độ hoạt động: -40 - +85°C |
| Nhiệt độ lưu trữ: -55 - +85°C | |
| Giao diện | Giao diện đầu vào điện năng × 1 |
|
|
Giao diện ăng-ten × 1 |
|
|
TTL Cổng hai chiều × 2 |
|
|
RS232 Giao diện x 1 ((TTL và RS232 không thể được sử dụng cùng một lúc) |
|
|
Cổng Ethernet x1 |
| Chỉ số | Đèn chỉ số công suất |
| Chỉ số trạng thái kết nối ((4, 5, 6) | |
| Chỉ số sức mạnh tín hiệu ((1, 2, 3) | |
| Thiết kế vỏ kim loại | Công nghệ CNC |
| Vỏ hợp kim nhôm kép | |
| Tàu anodizing dẫn điện | |
| Kích thước |
110*70*18mm
|
|
Trọng lượng |
TX: 150g |
| Rx: 150g |
|
|
