| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-660X |
| MOQ: | 2 |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T/T,L/C,D/P |

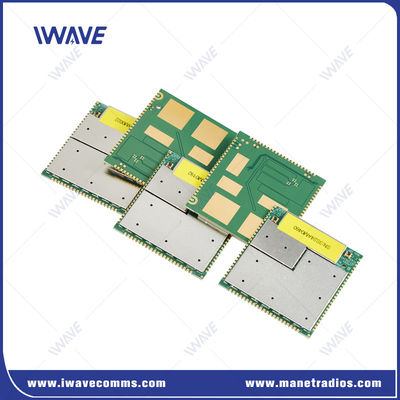

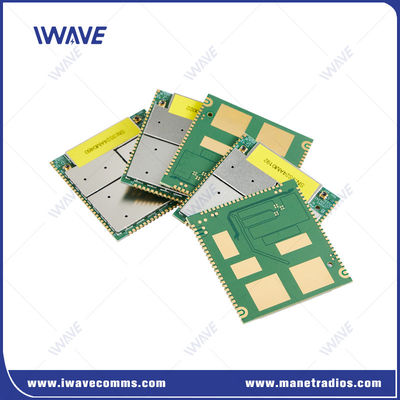

Mô-đun Telemetry vô tuyến tầm xa với phổ phổ tần số nhảy
Lời giới thiệu
FDM-660X là một thiết bị IP PtMP nhỏ gọn 200MW, được tối ưu hóa cho truyền thông tầm xa và các nhiệm vụ trên không tốc độ dữ liệu cao.cấu hình năng lượng cao hơn như mô hình 10W với PA có thể đạt được liên kết không dây 100-150km.
Hệ thống này tận dụng kiến trúc FPGA, hỗ trợ chức năng đa dạng sóng, hoạt động băng thông siêu rộng và nhảy tần số tốc độ cao trong một cấu trúc sao.Nó có khả năng xử lý cả truyền dữ liệu và video trong các cấu hình khác nhau, bao gồm thiết lập điểm đến điểm, điểm đến nhiều điểm và nhiều điểm đến nhiều điểm.
Ưu điểm củaMô-đun đo từ xa(FDM-660X):
Truyền NLOS dài:Khả năng giao tiếp ổn định trên khoảng cách từ 500m đến 3km trong điều kiện không nhìn thấy (NLOS) giữa các hệ thống trên mặt đất.
Hỗ trợ di chuyển tốc độ cao:FDM-660X duy trì một liên kết truyền thông ổn định ngay cả ở tốc độ lên đến 300 km/h, làm cho nó lý tưởng cho các nền tảng tốc độ cao.
Lượng truyền cao:Đạt được tốc độ liên kết lên và xuống giữa 80Mbps và 100Mbps đồng thời, đảm bảo tốc độ truyền dữ liệu cao cho các ứng dụng đòi hỏi.
Năng lượng tự điều chỉnh:Thiết bị tự động điều chỉnh công suất truyền và nhận dựa trên điều kiện kênh thời gian thực, tối ưu hóa tiêu thụ năng lượng và giảm nhiễu trên mạng.
Thông số kỹ thuật của mô-đun telemetry
| Truyền tải | Thiết bị thu thập hình ảnh của mô-đun điều khiển chính để thu thập và mã hóa dữ liệu | Máy ảnh |
| Các mô-đun điều khiển chính gửi dữ liệu mã hóa đến FD-610X thông qua USB hoặc giao diện HSIC | Giao diện vật lý USB / HISC, ảo theo logic vào thẻ mạng | |
| FD-610X gửi dữ liệu hình ảnh được mã hóa đến đầu nhận thông qua giao diện không khí. | ||
| Nhận | Phần tiếp nhận FD-610X nhận được dữ liệu hình ảnh được mã hóa và sau đó truyền nó một cách minh bạch đến mô-đun điều khiển chính. | |
| FD-610X gửi dữ liệu đến mô-đun điều khiển chính thông qua giao diện USB hoặc HSIC. | Giao diện vật lý USB / HISC, ảo theo logic vào thẻ mạng | |
| Sau khi mô-đun điều khiển chính nhận dữ liệu, nó thực hiện giải mã hình ảnh và hiển thị. | ||
| Kích thước PCB | 43.40*45.00*3.00mm | |
| RF | Tần số | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| Năng lượng RF | 25dBm | |
| Nhạy cảm (Tổng thông tin) |
2.4Ghz ((24415 kênh) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
Truy cập |
| 1.4Ghz ((14379 kênh) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
Truy cập | |
| 800Mhz ((8160 kênh) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
Truy cập | |
| Giao diện | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 tốc độ cao | |
| Hoa Kỳ | USB 2.0 tốc độ cao | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Ống ức | 2 |
Câu hỏi thường gặp
1Ứng dụng này có lượng điện (amp) bao nhiêu?
Tiêu thụ điện là khoảng 4W.
Hiện tại bằng tiêu thụ điện chia cho điện áp cung cấp
4 / 12 = 0.33A, nếu bạn đang sử dụng nguồn 12 volt.
2Tôi cần mô-đun truyền dữ liệu video không dây với phạm vi truyền 150 km, phạm vi tần số nào tốt hơn?
Có hai phiên bản về phạm vi tần số khác nhau.
Phạm vi tần số của phiên bản 1 là từ 1420 MHz đến 1530 MHz, với tần số rộng 110Mhz cho FHSS.
Phạm vi tần số của phiên bản 2 là từ 806 MHz đến 826 MHz hoặc 1420 MHz ~ 1530 MHz, với chỉ 20Mhz hoặc 40Mhz chiều rộng tần số cho FHSS.
Kỹ sư của chúng tôi khuyên bạn nên chọn phiên bản 1, vì nó có thể cung cấp các điểm thường xuyên hơn để lựa chọn khi tín hiệu yếu hoặc bị gián đoạn.
|
|
