| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-660X |
| MOQ: | 2 |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T/T,L/C,D/P |

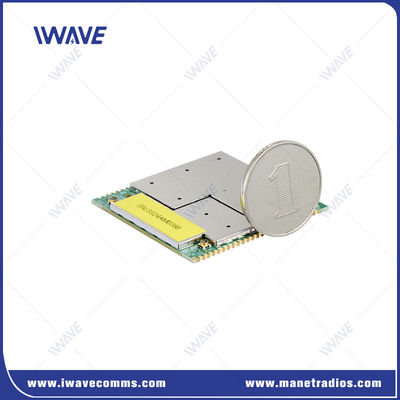

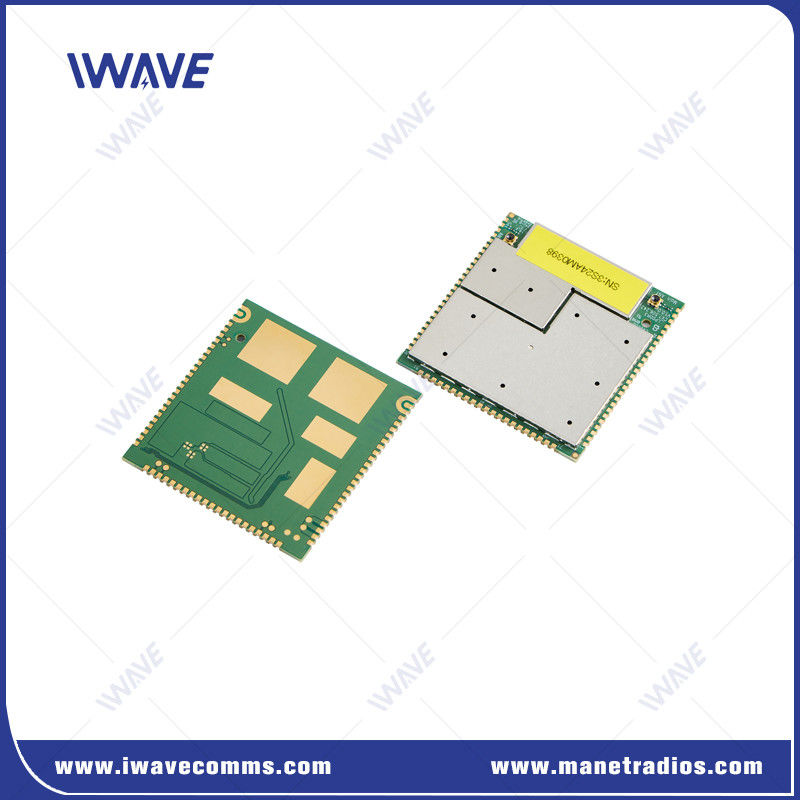

TDD OFDM Hai chiều không dây dữ liệu video RC Control Link SDR Module Board
Lời giới thiệu
Tận dụng hệ thống IP star topology tiên tiến và tốc độ nhảy tần số cao, FDM-6800 xuất sắc trong môi trường đầy thách thức.nó hoàn toàn phù hợp với một loạt các ứng dụng, bao gồm cả các hệ thống có người lái và không người lái, cũng như sử dụng thương mại và chiến thuật.
IWAVE chuyên phát triển các giải pháp mạng không dây công nghiệp, với trọng tâm là các công nghệ lưới và điểm đến nhiều điểm cho các hệ thống robot.vô tuyến không dây tầm xa được thiết kế cho nhiều ứng dụng khác nhau, bao gồm UAV, UGV, AMR, robot di động, các nhóm kết nối và các lĩnh vực chính phủ / quốc phòng.IWAVE cho phép người dùng giải quyết các thách thức phức tạp bằng cách xây dựng các mạng truyền thông thích nghi với các hệ thống không người lái.
Ưu điểm củaMô-đun SDR(FDM-660X)
|
Hỗ trợ Master-Slave:Một nút chủ có thể quản lý đến32các nút slave. Air-to-Ground Communication: Cung cấp tối đa 20 km truyền hình không dây, MAVLink và truyền dữ liệu đo từ xa. Chuyển phát ngoài tầm nhìn (NLOS):truyền di động trên 1-3 km trong môi trường NLOS. Chống can thiệp:Tính năng Phạm vi phổ biến tần số (FHSS) trong và qua các băng tần số để chống nhiễu. - Không.Hỗ trợ ban nhạc: Dải tần số có thể chọn tại800 MHz và 1,4 GHz và 2,4 GHz. Giao diện đa năng:Bao gồm RJ45, TTL, RS232, RS485, RS422 và SBUS (có thể tùy chỉnh). Máy phát thanh được xác định bởi phần mềm (SDR):Hoạt động dựa trên trang web trực quan để dễ sử dụng và quản lý. Phần mềm giám sát mạng:Giám sát thời gian thực của SNR, RSSI, topology nút và khoảng cách giữa các nút. |
 |
Thông số kỹ thuật của mô-đun telemetry
| Truyền tải | Thiết bị thu thập hình ảnh của mô-đun điều khiển chính để thu thập và mã hóa dữ liệu | Máy ảnh |
| Các mô-đun điều khiển chính gửi dữ liệu mã hóa đến FD-610X thông qua USB hoặc giao diện HSIC | Giao diện vật lý USB / HISC, ảo theo logic vào thẻ mạng | |
| FD-610X gửi dữ liệu hình ảnh được mã hóa đến đầu nhận thông qua giao diện không khí. | ||
| Nhận | Phần tiếp nhận FD-610X nhận được dữ liệu hình ảnh được mã hóa và sau đó truyền nó một cách minh bạch đến mô-đun điều khiển chính. | |
| FD-610X gửi dữ liệu đến mô-đun điều khiển chính thông qua giao diện USB hoặc HSIC. | Giao diện vật lý USB / HISC, ảo theo logic vào thẻ mạng | |
| Sau khi mô-đun điều khiển chính nhận dữ liệu, nó thực hiện giải mã hình ảnh và hiển thị. | ||
| Kích thước PCB | 43.40*45.00*3.00mm | |
| RF | Tần số | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| Năng lượng RF | 25dBm | |
| Nhạy cảm (Tổng thông tin) |
2.4Ghz ((24415 kênh) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
Truy cập |
| 1.4Ghz ((14379 kênh) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
Truy cập | |
| 800Mhz ((8160 kênh) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
Truy cập | |
| Giao diện | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 tốc độ cao | |
| Hoa Kỳ | USB 2.0 tốc độ cao | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Ống ức | 2 |
Câu hỏi thường gặp
1Ứng dụng này có lượng điện (amp) bao nhiêu?
Tiêu thụ điện là khoảng 4W.
Hiện tại bằng tiêu thụ điện chia cho điện áp cung cấp
4 / 12 = 0.33A, nếu bạn đang sử dụng nguồn 12 volt.
2Tôi cần mô-đun truyền dữ liệu video không dây với phạm vi truyền 150 km, phạm vi tần số nào tốt hơn?
Có hai phiên bản về phạm vi tần số khác nhau.
Phạm vi tần số của phiên bản 1 là từ 1420 MHz đến 1530 MHz, với tần số rộng 110Mhz cho FHSS.
Phạm vi tần số của phiên bản 2 là từ 806 MHz đến 826 MHz hoặc 1420 MHz ~ 1530 MHz, với chỉ 20Mhz hoặc 40Mhz chiều rộng tần số cho FHSS.
Kỹ sư của chúng tôi khuyên bạn nên chọn phiên bản 1, vì nó có thể cung cấp các điểm thường xuyên hơn để lựa chọn khi tín hiệu yếu hoặc bị gián đoạn.
|
|
