| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-660X |
| MOQ: | 2 |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T/T,L/C,D/P |

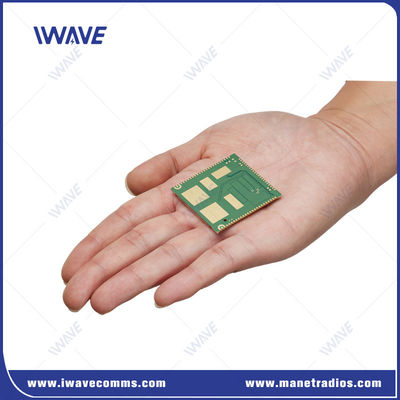

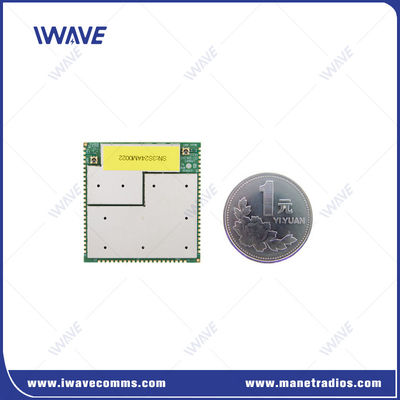

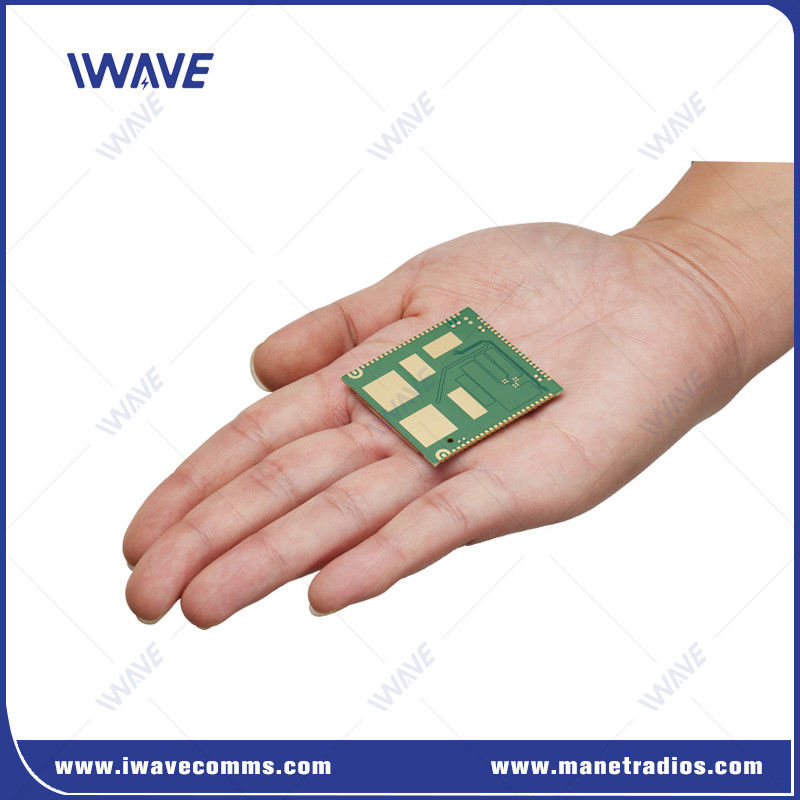

20km UHF Band Hai chiều UAV Video Transmitter Dữ liệu RC Control Link Module
Lời giới thiệu
FDM-660X là một mô-đun IP PTMP SoC không dây, nó có thể truyền dữ liệu âm thanh, video và IP trong thời gian thực, và một nút chủ có thể hỗ trợ 32 nút nô lệ.Nó có hiệu suất chống chặn và chống can thiệp mạnh mẽ với FHSS, và rất phù hợp với giao tiếp di động trong môi trường phức tạp. Nó có thể được áp dụng cho an ninh công cộng, cảnh sát vũ trang, kiểm soát cháy, phòng không dân sự, , EOD Robot và UGV để thiết lập thời gian thực và giao tiếp nhanh chóng và phối hợp và chỉ huy thống nhất.
Ưu điểm củaMáy phát video UAV(FDM-660X)
|
|
 |
Thông số kỹ thuật của UAVMáy phát video
| Truyền tải | Thiết bị thu thập hình ảnh của mô-đun điều khiển chính để thu thập và mã hóa dữ liệu | Máy ảnh |
| Các mô-đun điều khiển chính gửi dữ liệu mã hóa đến FD-610X thông qua USB hoặc giao diện HSIC | Giao diện vật lý USB / HISC, ảo theo logic vào thẻ mạng | |
| FD-610X gửi dữ liệu hình ảnh được mã hóa đến đầu nhận thông qua giao diện không khí. | ||
| Nhận | Phần tiếp nhận FD-610X nhận được dữ liệu hình ảnh được mã hóa và sau đó truyền nó một cách minh bạch đến mô-đun điều khiển chính. | |
| FD-610X gửi dữ liệu đến mô-đun điều khiển chính thông qua giao diện USB hoặc HSIC. | Giao diện vật lý USB / HISC, ảo theo logic vào thẻ mạng | |
| Sau khi mô-đun điều khiển chính nhận dữ liệu, nó thực hiện giải mã hình ảnh và hiển thị. | ||
| Kích thước PCB | 43.40*45.00*3.00mm | |
| RF | Tần số | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| Năng lượng RF | 25dBm | |
| Nhạy cảm (Tổng thông tin) |
2.4Ghz ((24415 kênh) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
Truy cập |
| 1.4Ghz ((14379 kênh) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
Truy cập | |
| 800Mhz ((8160 kênh) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
Truy cập | |
| Giao diện | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 tốc độ cao | |
| Hoa Kỳ | USB 2.0 tốc độ cao | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Ống ức | 2 |
Đề nghị của UAV Video Transmitter ((FDM-660X)
TDD OFDM máy thu không dây full-duplex cho video và dữ liệu
Tối đa 30Mbps Iperf Throughput @ kênh 20MHz
Hỗ trợ các mạng điểm đến điểm và điểm đến đa điểm
2 Ethernet và 3 kênh liên kết dữ liệu RS232
Âm thanh vào / ra được hỗ trợ bởi bên trong Audio codec
Máy thu không dây tầm xa với công suất RF 10W
|
|
