| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-780X |
| MOQ: | 2 |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T/T,L/C,D/P |

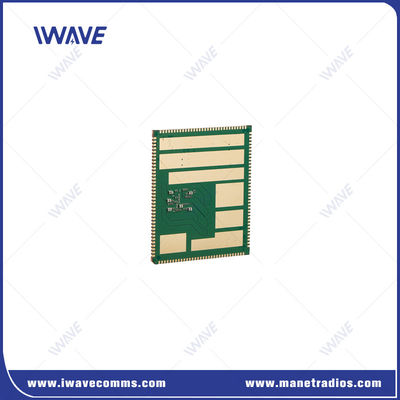

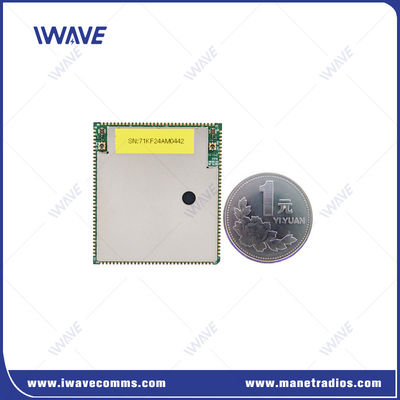

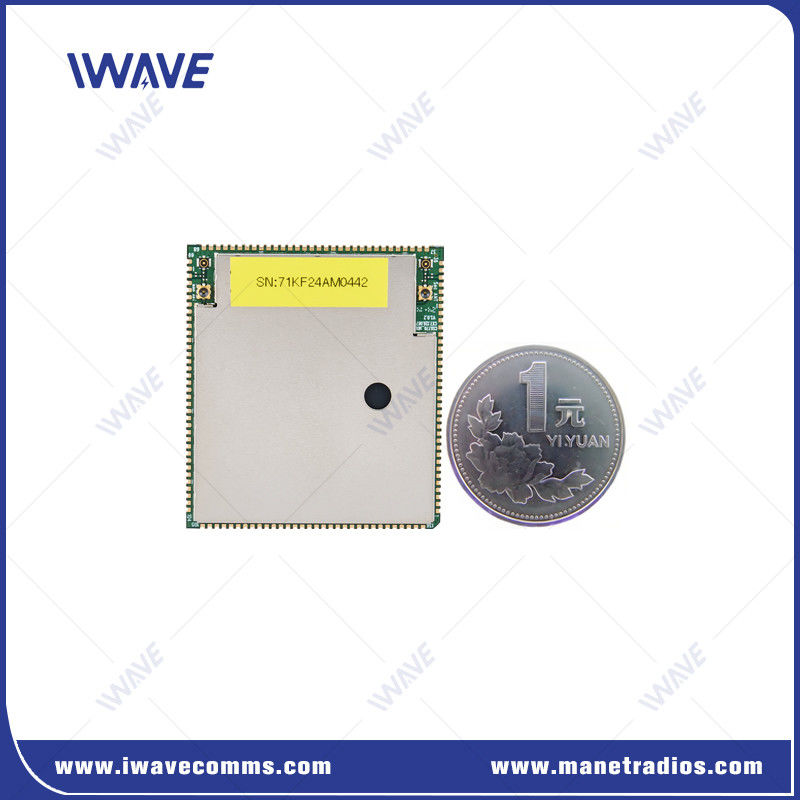

100Mbps UHF Phần mềm xác định đài phát thanh IP Mesh Radio cho UGV và robot
Lời giới thiệu
FD-780X là hệ thống Mạng Ad Hoc Di động (MANET) tiên tiến, có thể mở rộng và hiệu quả nhất hiện có, hiện được cung cấp trong một yếu tố hình thức Embedded Module được tối ưu hóa bởi SWaP.Mô-đun này cho phép tích hợp liền mạch vào sản phẩm của bạn, kết nối UAV, UGV và cảm biến trên một mạng thống nhất. Với bộ mã hóa video HD tích hợp và máy tính trên tàu, Embedded Module làm giảm nhu cầu thêm,thiết bị dư thừa trên nền tảng của bạn.
Ưu điểm củaCác đài phát thanh được xác định bởi phần mềm(FD-780X)
|
|
 |
Thông số kỹ thuật của các đài phát thanh được xác định bằng phần mềm
|
Các mục chức năng |
Mô tả |
Chi tiết |
|
PCB |
bảng giao diện một mặt |
Phạm vi dung nạp: 46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
RF |
Phạm vi RF 1 |
1420-1530MHz |
|
Phạm vi RF 2 |
566-678MHz |
|
|
Mức năng lượng |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Nhạy cảm (1Mbps) |
1.4G ((14700 kênh) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600m(6200kênh) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
Giao diện |
UART |
3 |
|
HSIC |
USB 2.0 tốc độ cao |
|
|
USB |
USB 2.0 tốc độ cao |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Sức mạnh |
VSYS |
3.7V~4.35V,đề nghị 4.0V (đưa vào) |
|
D1V8A |
1.8V |
|
|
A2V85A |
2.85V |
|
|
VCC_D3V3 |
3.3V |
|
|
5V_FEM |
Cung cấp điện chip RF PA ((Input) |
|
|
Mạng lưới |
Chế độ mạng |
Mạng Ad Hoc không trung tâm |
|
Công suất |
Tối đa 32 nút |
|
|
Cây vảy |
Hỗ trợ topology định tuyến đa hop, lên đến 31 hop |
|
|
Truyền thông |
Hỗ trợ chế độ truyền unicast, multicast và phát sóng. Bất kỳ nút nào cũng có thể sử dụng ba chế độ này để giao tiếp |
|
|
Tỷ lệ dữ liệu |
Tất cả các nút giao tiếp và chia sẻ băng thông làm việc, và tốc độ tối đa là 100Mbps |
|
|
Đồng bộ hóa thời gian |
Không phụ thuộc vào đồng hồ bên ngoài, tự đồng bộ |
|
|
Kiểm soát năng lượng |
Tất cả các nút thích nghi điều chỉnh sức mạnh truyền tải |
|
|
Subnet Fusion |
Hỗ trợ chia một mạng thành nhiều mạng |
|
|
Tốc độ di chuyển |
Hỗ trợ tối đa 300km/h |
|
|
Chuyển tiếp |
HARQ Truyền lại |
|
|
Chống kẹt |
Hỗ trợ nhảy tần số động trong và qua các băng tần số |
|
|
