| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-780X |
| MOQ: | 2 |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T/T,L/C,D/P |
Multi Hops OEM IP Mesh SDR Radio Cho Truyền thông hệ thống không người lái
Lời giới thiệu

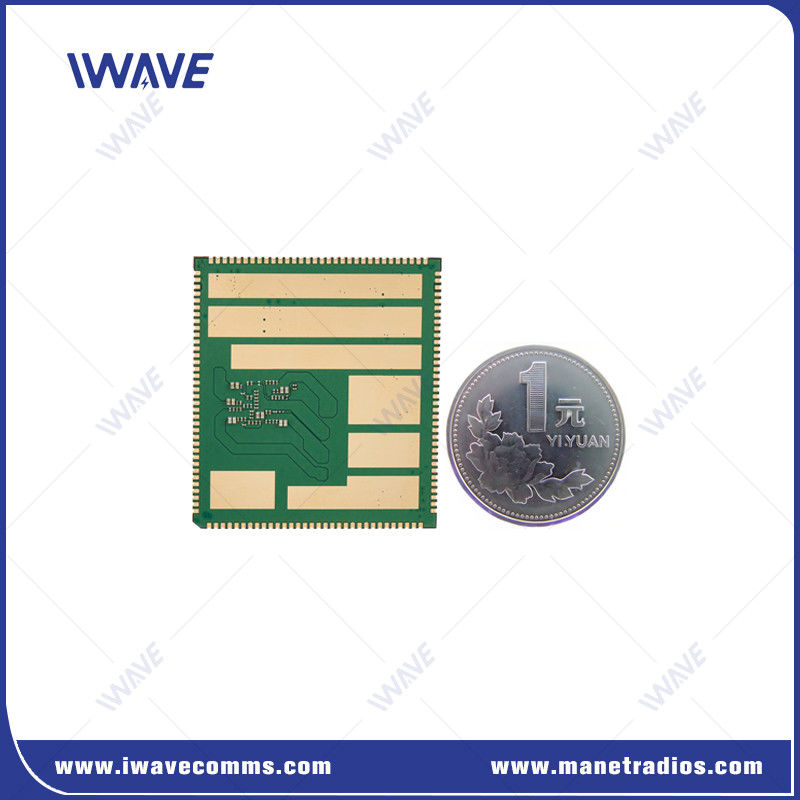

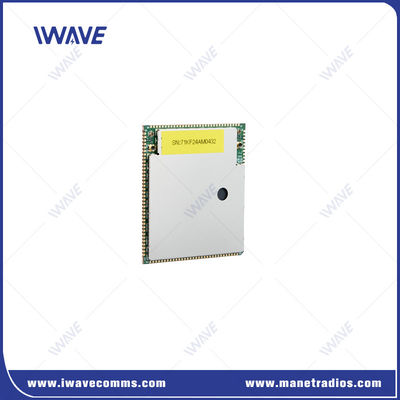

FD-780X là một mô-đun SDR cốt lõi cho mạng tự tổ chức không trung tâm MESH. Mô-đun cốt lõi này dựa trên các tiêu chuẩn truyền thông không dây LTE, áp dụng các công nghệ chính như OFDM và MIMO,hỗ trợ phân bổ băng thông nhiều lần (1.4MHz, 3MHz, 5MHz, 10MHz, 20MHz, 40MHz), hỗ trợ chế độ CA (sự tổng hợp nhà cung cấp dịch vụ), và áp dụng thiết kế kiến trúc phẳng để giảm hiệu quả độ trễ và cải thiện khả năng truyền dữ liệu.Nó có các đặc điểm của đường truyền dài, thông lượng dữ liệu lớn, và chống can thiệp mạnh mẽ. mô-đun cốt lõi áp dụng một giải pháp chip SOC trưởng thành với tích hợp cao.nó cũng làm giảm hiệu quả tiêu thụ điện của hệ thống, đáp ứng nhu cầu của ngành công nghiệp của các khách hàng khác nhau để phát triển UAV, UGV và các kịch bản khác cho truyền thông đáng tin cậy.
Ưu điểm củaĐài phát thanh SDR(FD-780X)
|
|
|
Thông số kỹ thuật của SDR Radio
|
Các mục chức năng |
Mô tả |
Chi tiết |
|
PCB |
bảng giao diện một mặt |
Phạm vi dung nạp: 46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
RF |
Phạm vi RF 1 |
1420-1530MHz |
|
Phạm vi RF 2 |
566-678MHz |
|
|
Mức năng lượng |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Nhạy cảm (1Mbps) |
1.4G ((14700 kênh) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600m(6200kênh) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
Giao diện |
UART |
3 |
|
HSIC |
USB 2.0 tốc độ cao |
|
|
USB |
USB 2.0 tốc độ cao |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Sức mạnh |
VSYS |
3.7V~4.35V,đề nghị 4.0V (đưa vào) |
|
D1V8A |
1.8V |
|
|
A2V85A |
2.85V |
|
|
VCC_D3V3 |
3.3V |
|
|
5V_FEM |
Cung cấp điện chip RF PA ((Input) |
|
|
Mạng lưới |
Chế độ mạng |
Mạng Ad Hoc không trung tâm |
|
Công suất |
Tối đa 32 nút |
|
|
Cây vảy |
Hỗ trợ topology định tuyến đa hop, lên đến 31 hop |
|
|
Truyền thông |
Hỗ trợ chế độ truyền unicast, multicast và phát sóng. Bất kỳ nút nào cũng có thể sử dụng ba chế độ này để giao tiếp |
|
|
Tỷ lệ dữ liệu |
Tất cả các nút giao tiếp và chia sẻ băng thông làm việc, và tốc độ tối đa là 100Mbps |
|
|
Đồng bộ hóa thời gian |
Không phụ thuộc vào đồng hồ bên ngoài, tự đồng bộ |
|
|
Kiểm soát năng lượng |
Tất cả các nút thích nghi điều chỉnh sức mạnh truyền tải |
|
|
Subnet Fusion |
Hỗ trợ chia một mạng thành nhiều mạng |
|
|
Tốc độ di chuyển |
Hỗ trợ tối đa 300km/h |
|
|
Chuyển tiếp |
HARQ Truyền lại |
|
|
Chống kẹt |
Hỗ trợ nhảy tần số động trong và qua các băng tần số |
|
|
