| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-780X |
| MOQ: | 2 |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T/T,L/C,D/P |
600Mhz đến 1.4GHz L Band và UHF Wireless Digital Data Link cho hệ thống không người lái
Lời giới thiệu
Lựa chọn tần số năng động mới, tần số nhảy và tần số liên kết lên / xuống độc lập mang lại sự can thiệp mạnh mẽ và miễn dịch chống tắc nghẽn!

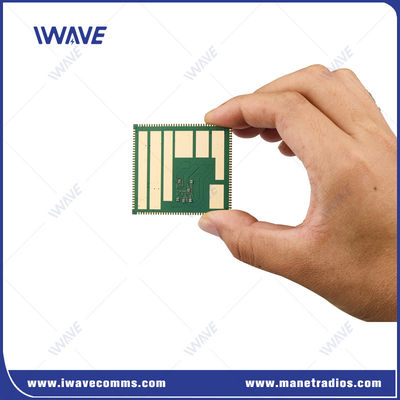

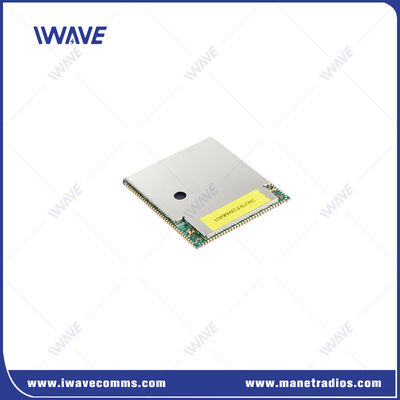

Thiết kế nhỏ, nhẹ và mạnh mẽ cho phép FD-780X là một ứng cử viên lý tưởng cho các ứng dụng nhạy cảm với kích thước.Khả năng tầm xa của FD-780X cho phép truyền thông video và viễn đo không dây chất lượng cao.
Với giao thức Time Division Multiple Access (TDMA), các hệ thống không người lái FD-780X sử dụng một hệ thống truy cập kênh được quản lý bằng token trong đó mỗi nút mạng được gán một khe cắm truyền.Dựa trên các tham số mạng và lưu lượng dữ liệuKết quả là, nếu một nút có nhiều dữ liệu hơn để truyền, khoảng thời gian của nó sẽ dài hơn.Các nút được chỉ định trong con đường đến đích cuối cùng có thể là một điểm kết thúc dữ liệu hoặc một bộ lặp.
Ưu điểm củaHệ thống không người lái(FD-780X)
|
|
Chi tiết củaHệ thống không người lái(FD-780X)
|
Các mục chức năng |
Mô tả |
Chi tiết |
|
PCB |
bảng giao diện một mặt |
Phạm vi dung nạp: 46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
RF |
Phạm vi RF 1 |
1420-1530MHz |
|
Phạm vi RF 2 |
566-678MHz |
|
|
Mức năng lượng |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Nhạy cảm (1Mbps) |
1.4G ((14700 kênh) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600m(6200kênh) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
Giao diện |
UART |
3 |
|
HSIC |
USB 2.0 tốc độ cao |
|
|
USB |
USB 2.0 tốc độ cao |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Sức mạnh |
VSYS |
3.7V~4.35V,đề nghị 4.0V (đưa vào) |
|
D1V8A |
1.8V |
|
|
A2V85A |
2.85V |
|
|
VCC_D3V3 |
3.3V |
|
|
5V_FEM |
Cung cấp điện chip RF PA ((Input) |
|
|
Mạng lưới |
Chế độ mạng |
Mạng Ad Hoc không trung tâm |
|
Công suất |
Tối đa 32 nút |
|
|
Cây vảy |
Hỗ trợ topology định tuyến đa hop, lên đến 31 hop |
|
|
Truyền thông |
Hỗ trợ chế độ truyền unicast, multicast và phát sóng. Bất kỳ nút nào cũng có thể sử dụng ba chế độ này để giao tiếp |
|
|
Tỷ lệ dữ liệu |
Tất cả các nút giao tiếp và chia sẻ băng thông làm việc, và tốc độ tối đa là 100Mbps |
|
|
Đồng bộ hóa thời gian |
Không phụ thuộc vào đồng hồ bên ngoài, tự đồng bộ |
|
|
Kiểm soát năng lượng |
Tất cả các nút thích nghi điều chỉnh sức mạnh truyền tải |
|
|
Subnet Fusion |
Hỗ trợ chia một mạng thành nhiều mạng |
|
|
Tốc độ di chuyển |
Hỗ trợ tối đa 300km/h |
|
|
Chuyển tiếp |
HARQ Truyền lại |
|
|
Chống kẹt |
Hỗ trợ nhảy tần số động trong và qua các băng tần số |
|
|
