| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-780X |
| MOQ: | 2 |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T/T,L/C,D/P |

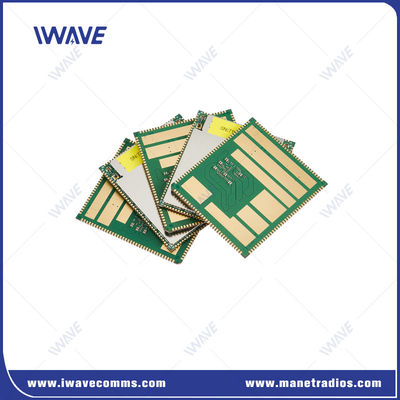

23g 2X2 MIMO Point To Multiple Point Wireless SOC Development Board
Lời giới thiệu
FDM-680X là một bảng phát triển SOC không dây 2x2 200MW MIMO IP PtMP nhỏ gọn, được thiết kế cho truyền thông tầm xa và các nhiệm vụ trên không có khối lượng dữ liệu cao.cấu hình công suất cao hơn, chẳng hạn như mô hình MIMO 10W, cũng có sẵn.
Hệ thống này tận dụng kiến trúc FPGA và hỗ trợ khả năng đa dạng sóng, hoạt động băng thông siêu rộng và nhảy tần số tốc độ cao trong một cấu trúc sao.Nó có khả năng truyền dữ liệu và video qua điểm đến điểm, cấu hình mạng point-to-multipoint và multipoint-to-multipoint, làm cho nó lý tưởng cho các giải pháp truyền thông linh hoạt và có thể mở rộng.

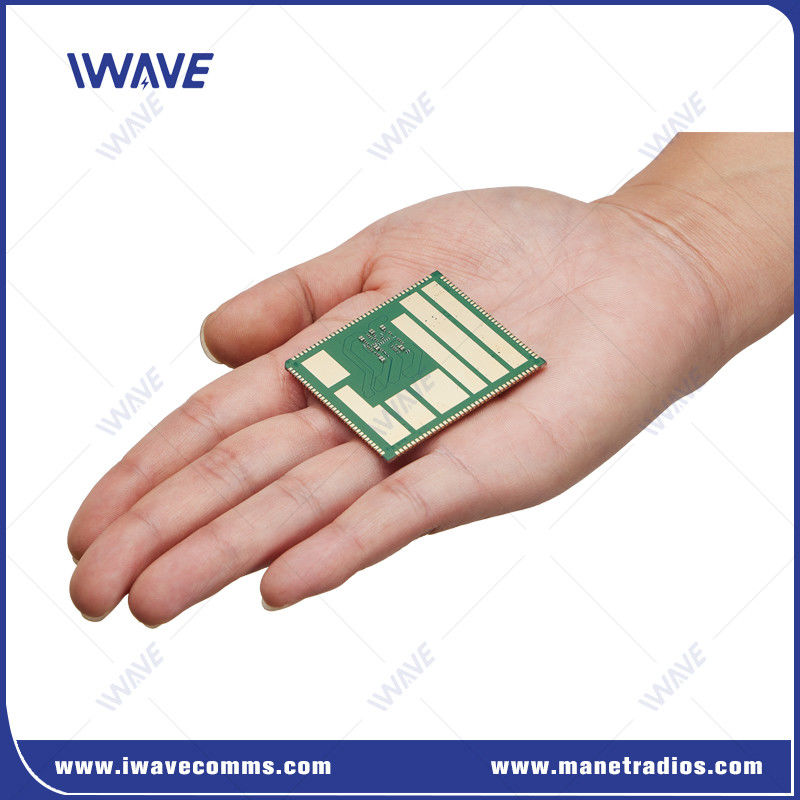

Kích thước 52 * 46 * 2,9mm làm cho nó trở thành mô-đun vô tuyến băng thông rộng OEM nhỏ nhất và là ứng cử viên lý tưởng để tích hợp hệ thống vào các hệ thống không người lái nhỏ để hoạt động trong môi trường khó khăn,như kiểm tra trong nhà của tòa nhà hoặc đường hầm.
Ưu điểm củaSOC không dây
|
|
 |
Chi tiết củaSOC không dây
|
Chức năng |
Mô tả |
Chi tiết |
|
Kích thước PCB |
46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
|
RF |
Tần số |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
Mức năng RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Nhạy cảm |
1Mbps |
1.4Ghz ((14700 điểm tần số) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 điểm tần số) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 điểm tần số) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 điểm tần số) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
Giao diện |
UART |
3 |
|
HSIC |
USB 2.0 tốc độ cao |
|
|
USB |
USB 2.0 tốc độ cao |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Ống ức |
2 |
|
|
Sức mạnh |
VSYS |
3.7V ~ 4.35V ((4V được đề xuất) |
|
D1V8A |
1.8V Điện năng lượng |
|
|
D2V85A |
2.85V Điện năng |
|
|
VCC_D3V3 |
3.3V Power Output |
|
|
5V_FEM |
Nạp năng lượng cho chip RF PA |
|
|
Khối chủ-nô lệ |
Cấu hình nút trung tâm |
Bất kỳ nút nào trong mạng có thể được cấu hình như nút chủ. |
|
Tỷ lệ dữ liệu |
Tất cả các nút chia sẻ tốc độ dữ liệu công suất hệ thống liên kết lên và xuống |
|
|
Công suất |
Hỗ trợ số nút mạng N≥2 và tối đa 64 nút dịch vụ hoặc 63 nút trạng thái IDLE. |
|
|
Phương thức truyền thông |
Bất kỳ nút nào trong mạng có thể được cấu hình như nút chủ. |
|
|
Tất cả các nút chia sẻ tốc độ dữ liệu công suất hệ thống liên kết lên và xuống |
||
|
Truy cập |
Hỗ trợ nhiều nút slave để truy cập mạng đồng thời. |
|
|
Tỷ lệ dữ liệu |
Tất cả các nút slave và các nút master chia sẻ các hoạt động băng thông theo một hướng. Đồng thời phía trên và phía dưới (20Mhz, không dưới 100Mbps) |
|
|
Tình trạng kết nối |
Tất cả các nút trong mạng luôn được kết nối. |
|
|
Kiểm soát năng lượng |
Điều chỉnh năng lượng truyền thích nghi. |
|
|
khởi động lên |
Cả hai nút chủ và nút nô lệ hỗ trợ cài đặt trước |
|
|
Năng lượng cố định |
Cấu hình năng lượng cố định (chỉ sửa nút chủ) |
|
|
Tần số cố định |
Cấu hình tần số khóa |
|
|
|
