| Tên thương hiệu: | IWAVE |
| Số mẫu: | FD-680X |
| MOQ: | 2 |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T/T,L/C,D/P |
Máy truyền dữ liệu video và điện đo tần số nhảy cho các hệ thống không người lái
Lời giới thiệu
Các hệ thống không người lái FDM-680X được xây dựng trên kiến trúc FPGA 2.0 tiên tiến, kết hợp nhiều dạng sóng, băng thông siêu rộng và công nghệ nhảy tần số tốc độ cao.Nó có khả năng nhận và truyền kép MIMO (Multiple Input Multiple Output)Hệ thống này đảm bảo một liên kết không dây mạnh mẽ cho cả xe di động và nền tảng không người lái.cung cấp thông tin liên lạc không bị gián đoạn ngay cả trong các động tác tốc độ cao lên đến 300 km/h.

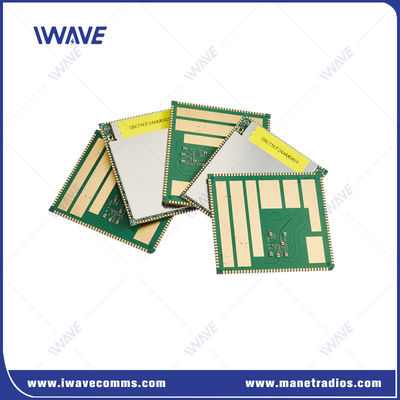

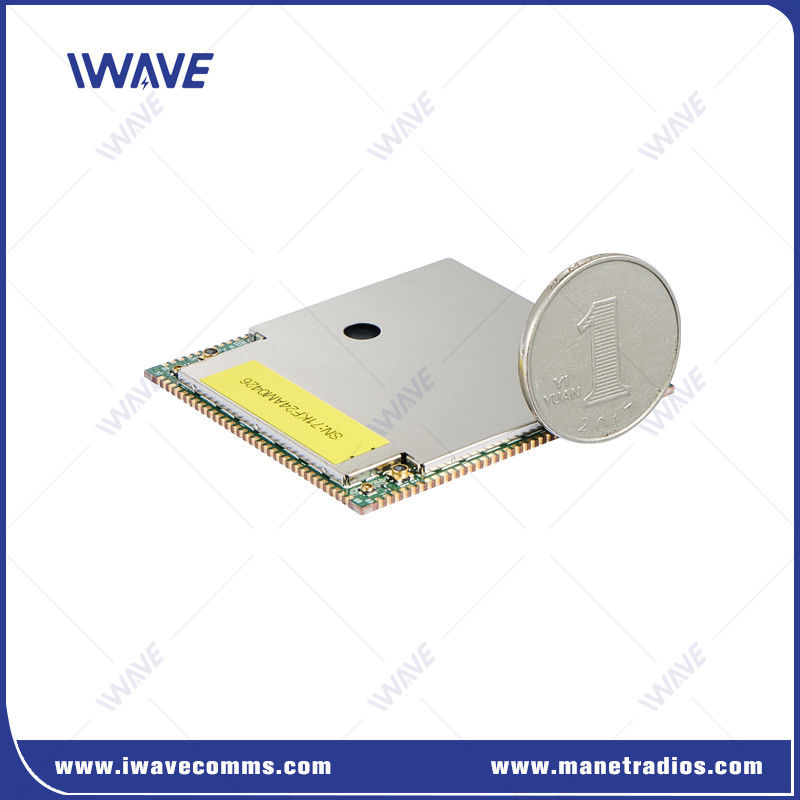

Kích thước 52 * 46 * 2,9mm làm cho nó trở thành mô-đun vô tuyến băng thông rộng OEM nhỏ nhất và là ứng cử viên lý tưởng để tích hợp hệ thống vào các hệ thống không người lái nhỏ để hoạt động trong môi trường khó khăn,như kiểm tra trong nhà của tòa nhà hoặc đường hầm.
Ưu điểm củaHệ thống không người lái
|
Đặc điểm không dây |
An toàn | Đặc điểm truyền tải | Đặc điểm lớp vật lý |
|
|
|
|
Ứng dụng
Xe không người lái (UAV)
Xe mặt đất không người lái (UGV)
Tàu mặt nước tự động (ASV)
Quản lý hạm đội robot
Mạng ứng phó khẩn cấp
Mạng lưới chiến thuật quân sự
Thành phố thông minh
Các nhóm kết nối trong môi trường xa xôi
IoT công nghiệp (IIoT)
Truyền thông từ xe đến mọi thứ (V2X)
Những con máy bay không người lái tràn ngập
Chi tiết củaSOC không dây
|
Chức năng |
Mô tả |
Chi tiết |
|
Kích thước PCB |
46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
|
RF |
Tần số |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
Mức năng RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Nhạy cảm |
1Mbps |
1.4Ghz ((14700 điểm tần số) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 điểm tần số) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 điểm tần số) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 điểm tần số) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
Giao diện |
UART |
3 |
|
HSIC |
USB 2.0 tốc độ cao |
|
|
USB |
USB 2.0 tốc độ cao |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Ống ức |
2 |
|
|
Sức mạnh |
VSYS |
3.7V ~ 4.35V ((4V được đề xuất) |
|
D1V8A |
1.8V Điện năng lượng |
|
|
D2V85A |
2.85V Điện năng |
|
|
VCC_D3V3 |
3.3V Power Output |
|
|
5V_FEM |
Nạp năng lượng cho chip RF PA |
|
|
Khối chủ-nô lệ |
Cấu hình nút trung tâm |
Bất kỳ nút nào trong mạng có thể được cấu hình như nút chủ. |
|
Tỷ lệ dữ liệu |
Tất cả các nút chia sẻ tốc độ dữ liệu công suất hệ thống liên kết lên và xuống |
|
|
Công suất |
Hỗ trợ số nút mạng N≥2 và tối đa 64 nút dịch vụ hoặc 63 nút trạng thái IDLE. |
|
|
Phương thức truyền thông |
Bất kỳ nút nào trong mạng có thể được cấu hình như nút chủ. |
|
|
Tất cả các nút chia sẻ tốc độ dữ liệu công suất hệ thống liên kết lên và xuống |
||
|
Truy cập |
Hỗ trợ nhiều nút slave để truy cập mạng đồng thời. |
|
|
Tỷ lệ dữ liệu |
Tất cả các nút slave và các nút master chia sẻ các hoạt động băng thông theo một hướng. Đồng thời phía trên và phía dưới (20Mhz, không dưới 100Mbps) |
|
|
Tình trạng kết nối |
Tất cả các nút trong mạng luôn được kết nối. |
|
|
Kiểm soát năng lượng |
Điều chỉnh năng lượng truyền thích nghi. |
|
|
khởi động lên |
Cả hai nút chủ và nút nô lệ hỗ trợ cài đặt trước |
|
|
Năng lượng cố định |
Cấu hình năng lượng cố định (chỉ sửa nút chủ) |
|
|
Tần số cố định |
Cấu hình tần số khóa |
|
|
|
