1.4Mhz 3Mhz 5Mhz 10MHz 20MHz Liên kết dữ liệu kỹ thuật số với Mô-đun lưới

Name: 1.4Mhz 3Mhz 5Mhz 10MHz 20MHz Liên kết dữ liệu kỹ thuật số với Mô-đun lưới
Brand: IWAVE
SKU: FD-6100
Rating: 5 (117 reviews)

Tên thương hiệu:	IWAVE
Số mẫu:	FD-6100
MOQ:	2
giá bán:	negotiable
Thời gian giao hàng:	3-5 ngày làm việc
Điều khoản thanh toán:	L/C,D/P,T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE/MIC

mã hóa:

AES 128-bit

Mạng lưới:

Lưới, điểm-đa điểm, điểm-điểm

Tốc độ dữ liệu:

30Mbps (Đường lên + Đường xuống)

Phạm vi:

10km (Không khí tới mặt đất)

Năng lượng đầu ra:

25dBm

Độ trễ:

15-25 mili giây

điều chế:

QPSK, 16QAM, 64QAM

băng thông:

1.4MHz/3MHz/5MHz/10MHz/20MHz

chi tiết đóng gói:

hộp carton tiêu chuẩn

Khả năng cung cấp:

1000PCS/tháng

Làm nổi bật:

Liên kết dữ liệu kỹ thuật số 20 MHz

Liên kết dữ liệu kỹ thuật số 10 MHz

5Mhz Digital Data Link

Mô tả sản phẩm

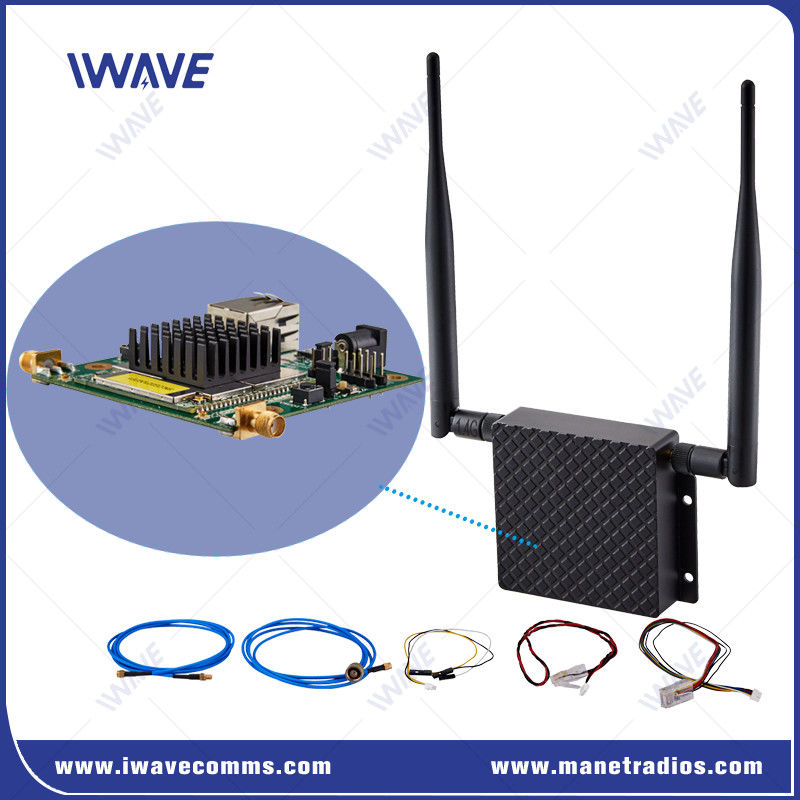

Mô hình: FD-6100

Liên kết mạnh mẽ và an toàn trong nhiều băng tần với module lưới

CácFD-6100là một chiếc xe nhỏ gọn, hiệu suất caoLiên kết dữ liệu kỹ thuật số OEM MIMO ba băngđược thiết kế để sử dụng trong các hệ thống không người lái như:UAV(Máy bay không người lái) vàUGVNó cung cấp truyền thông không dây mạnh mẽ và an toàn trên ba băng tần có thể chọn:800MHz, 1.4GHz và 2.4GHz, làm cho nó phù hợp với môi trường đầy thách thức, nơi kết nối đáng tin cậy là rất quan trọng.

Đặc điểm chính:

Màng tự chữa lành chất lỏng: Tối ưu hóa cho các ứng dụng di động, đảm bảo kết nối liên tục ngay cả trong môi trường năng động.
Tỷ lệ dữ liệu: 30Mbps (uplink + downlink).
Tần số ba băng tần: 800MHz, 1.4GHz và 2.4GHz, có thể chọn qua phần mềm.
Định dạng OEM: Thiết kế Bareboard để dễ dàng tích hợp vào các nền tảng khác nhau.
LOS tầm xa (đường nhìn): Đến10 kmđể liên lạc UAV với mặt đất.
Năng lượng đầu ra điều chỉnh: Lượng RF điều chỉnh từ-40 dBm đến +25 dBm.
Mạng lưới: Hỗ trợ lên đến32 núttrên một mạng lưới lưới tần số duy nhất.
Giao tiếp linh hoạt: Đồng thờiIP & Dữ liệu hàng loạttruyền.
Mã hóa:128/256-bit AESmã hóa cho giao tiếp an toàn.
Cấu hình và quản lý thời gian thực: Thông qua một giao diện người dùng web để dễ dàng thiết lập và quản lý.
Nâng cấp phần mềm cơ bản: Cả hai nâng cấp firmware cục bộ và từ xa đều được hỗ trợ.
Độ trễ thấp: dưới25mscho các ứng dụng quan trọng đòi hỏi truyền dữ liệu thời gian thực.
Phạm vi nhiệt độ: Hoạt động trong điều kiện khắc nghiệt từ-40°C đến +80°C.
Tiêu thụ năng lượng: Rất hiệu quả, chỉ tiêu thụ5Wcủa sức mạnh đầu vào
Đèn nhẹ: Chỉ nặng50g, làm cho nó lý tưởng cho các nền tảng nhẹ.
Phương vụ linh hoạt: Hỗ trợ cấu hình Mesh, Point-to-Multipoint và Point-to-Point.

Ứng dụng:

UAV và UGV giám sát: Lý tưởng cho truyền hình không dây chất lượng cao và truyền thông viễn đo trong các hệ thống xe không người lái khác nhau.
Giải pháp MANET linh hoạt: Được thiết kế để cung cấp mạng lưới lưới tự phục hồi thích nghi trong môi trường di động đầy thách thức.

Sản phẩm này phù hợp với các ứng dụng quan trọng, nơi cần truyền thông dữ liệu an toàn, tầm xa và hiệu suất cao.cung cấp tính linh hoạt trên một loạt các ngành như giám sát, robot, và viễn thám.

Thông số kỹ thuật

Tổng quát
Công nghệ	MESH dựa trên tiêu chuẩn công nghệ không dây TD-LTE
mã hóa	ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2
Tỷ lệ dữ liệu	30Mbps ((Uplink và Downlink)
Phạm vi	10km ((Từ không đến mặt đất) 500m-3km ((NLOS) Từ mặt đất đến mặt đất)
Khả năng hoạt động	16 nút
Sức mạnh	23dBm±2 (2w hoặc 10w theo yêu cầu)
LATENCY	Giao thông một bước nhảy ≤30ms
Phương pháp điều chỉnh	QPSK, 16QAM, 64QAM
Anti-JAM	Tự động nhảy tần số băng tần
Bandwidth	1.4Mhz/3Mhz/5Mhz/10MHz/20MHz
Tiêu thụ năng lượng	5W
Điện năng nhập	DC12V

Nhạy cảm
2.4GHz	20 MHz	-99dBm
	10 MHz	-103dBm
	5 MHz	-104dBm
	3 MHz	-106dBm
1.4GHz	20 MHz	-100dBm
	10 MHz	-103dBm
	5 MHz	-104dBm
	3 MHz	-106dBm
800 MHz	20 MHz	-100dBm
	10 MHz	-103dBm
	5 MHz	-104dBm
	3 MHz	-106dBm

Dải tần số
2.4Ghz	2401.5-2481.5 MHz
1.4Ghz	1427.9-1447.9MHz
800 MHz	806-826 MHz

COMUART
Mức điện	2.85V miền điện áp và tương thích với 3V/3.3V cấp
Dữ liệu kiểm soát	Chế độ TTL
Tỷ lệ Baud	115200bps
Chế độ truyền	Chế độ truyền thông
Mức độ ưu tiên	Ưu tiên cao hơn cổng mạng Khi truyền tín hiệu là crown, dữ liệu kiểm soát sẽ được chuyển qua ưu tiên
Lưu ý:1Dữ liệu truyền và nhận được được phát sóng trên mạng. Sau khi kết nối thành công, mỗi nút FD-6100 có thể nhận dữ liệu hàng loạt. 2Nếu bạn muốn phân biệt giữa gửi, nhận và kiểm soát, bạn cần tự xác định định dạng

Máy móc
Nhiệt độ	-40°C~+80°C
Trọng lượng	50 gram
Cấu trúc	7.810.82cm
Sự ổn định	MTBF≥10000hr

Giao diện
RF	2 x SMA
Ethernet	1xEthernet
COMUART	1x COMUART
Sức mạnh	DC INPUT
Chỉ báo	Tri-COLOR LED
