Mô hình:FD-61MN

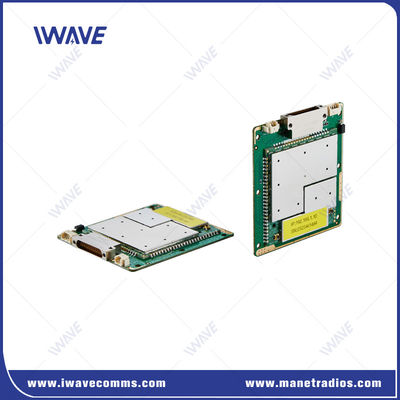

FD-61MN Wireless IP MESH Ethernet & Full Duplex TTL Serial Data Link

Lời giới thiệu

CácFD-61MNlà một mô-đun truyền dữ liệu thu nhỏ rất linh hoạt, lý tưởng cho các hệ thống xe không người lái, cung cấp truyền thông không dây ổn định, tầm xa với các tính năng chống nhiễu mạnh mẽ.Khả năng hình thành và chữa lành mạng lưới lưới tự động làm cho nó hoàn hảo cho môi trường năng động như đàn UAV hoặc hạm đội robot.

Đặc điểm chính:

• FD-61MN là một sản phẩm truyền tải không dây được thiết kế bởi IWAVE dựa trên chipset SOC trưởng thành, đó là một đài phát thanh IP MESH cung cấp dữ liệu TCPIP / UDP song song đầy đủ và điều khiển truyền thông dữ liệu TTL.

• FD-61MN được thiết kế dựa trên tiêu chuẩn truyền thông không dây TD-LTE. Nó không phụ thuộc vào trạm cơ sở của bất kỳ nhà mạng nào.

• Cung cấp liên kết truyền thông không dây của video HD, dữ liệu và dữ liệu điều khiển hàng loạt dựa trên IP

• Công nghệ nhảy tần số tự động (FHSS) và điều chế thích nghi để chống nhiễu.

• Xây dựng một mạng lưới lưới tự hình thành và tự chữa lành liên tục, cho phép các nút tham gia hoặc rời đi bất cứ lúc nào,với một kiến trúc phi tập trung độc đáo cung cấp tính liên tục ngay cả khi một hoặc nhiều nút bị mất.

Ứng dụng:

• Chống nhiễu

Sử dụng nhảy tần số, điều chế thích ứng, sức truyền RF thích nghi và định tuyến MANET để đảm bảo kết nối trong điều kiện bất lợi.

• Ba cổng Ethernet

Kết nối đa năng: Hỗ trợ kết nối với các thiết bị dữ liệu khác nhau, bao gồm máy ảnh, máy tính cá nhân và cảm biến.

• Giao diện Plug-in hàng không tiêu chuẩn cao

Các kết nối J30JZ:Cần không gian lắp đặt tối thiểu.Dáng nhẹ và đáng tin cậy: Đảm bảo giao tiếp ổn định và đáng tin cậy với màn chắn điện từ tốt và khả năng chống va chạm.Kết nối tùy chỉnh: Các chân và ổ cắm có thể cấu hình để đáp ứng các yêu cầu kết nối và truyền thông khác nhau.

Dải tần số
1.4Ghz	1427.9-1447.9MHz
800 MHz	806-826MHz
2.4Ghz	2401.5-2481.5 MHz
Không dây
Phương thức truyền thông	Unicast, multicast, phát sóng
Chế độ truyền	Full Duplex
Chế độ mạng	Tự chữa lành	Tự thích nghi, tự tổ chức, tự cấu hình, tự duy trì
	Đường dẫn động	Tự động cập nhật tuyến đường dựa trên điều kiện liên kết thời gian thực
Kiểm soát mạng	Giám sát của nhà nước	Tình trạng kết nối /rsrp/ snr/distance/ uplink và downlink throughput
Quản lý hệ thống	WATCHDOG: tất cả các ngoại lệ cấp hệ thống có thể được xác định, tự động thiết lập lại
Chuyển tiếp	L1	Xác định liệu có nên chuyển tiếp dựa trên các dữ liệu khác nhau được mang theo (AM / UM); HARQ chuyển tiếp
	L2	HARQ chuyển tiếp

Độ nhạy của máy thu			Độ nhạy ((BLER≤3%)
2.4GHz	20 MHz	-99dBm	1.4Ghz	10MHz	-91dBm ((10Mbps)
	10 MHz	-103dBm		10MHz	-96dBm ((5Mbps)
	5 MHz	-104dBm		5MHz	-82dBm ((10Mbps)
	3 MHz	-106dBm		5MHz	-91dBm ((5Mbps)
1.4GHz	20 MHz	-100dBm		3MHz	-86dBm ((5Mbps)
	10 MHz	-103dBm		3MHz	-97dBm ((2Mbps)
	5 MHz	-104dBm		2MHz	-84dBm ((2Mbps)
	3 MHz	-106dBm	800 MHz	10MHz	-91dBm ((10Mbps)
800 MHz	20 MHz	-100dBm		10MHz	-97dBm ((5Mbps)
	10 MHz	-103dBm		5MHz	-84dBm ((10Mbps)
	5 MHz	-104dBm		5MHz	-94dBm ((5Mbps)
	3 MHz	-106dBm		3MHz	-87dBm ((5Mbps)
				3MHz	-98dBm ((2Mbps)
				2MHz	-84dBm ((2Mbps)

Giao diện

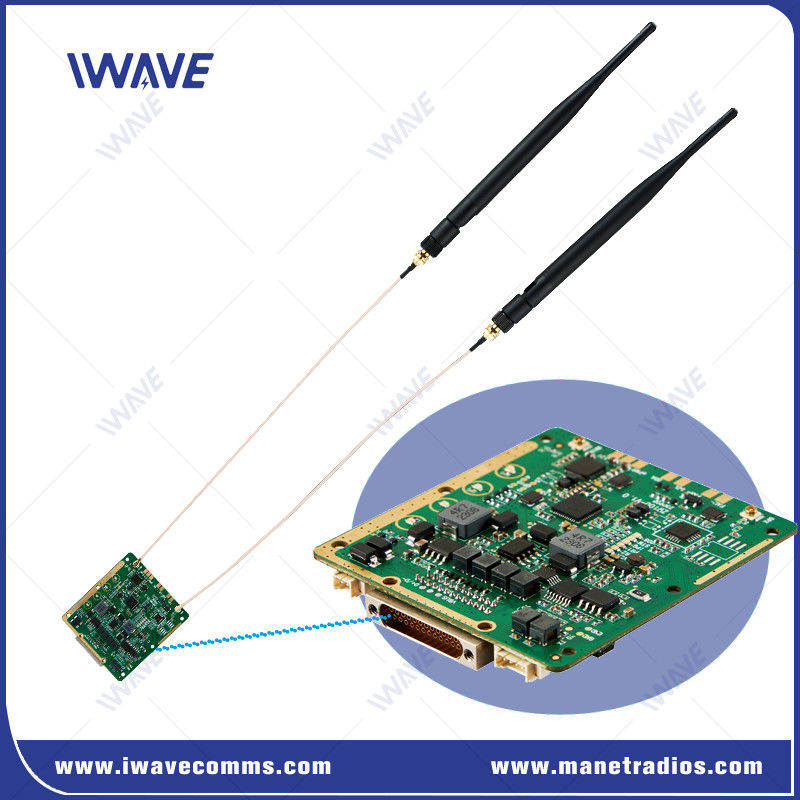

RF	2 x IPX
Ethernet	3xEthernet
Cổng hàng loạt	3x SERIAL PORT
Điện vào	2*Lực lượng đầu vào (thay thế)

Máy móc
Nhiệt độ	-40°C~+80°C
Trọng lượng	26g
Cấu trúc	60*55*5.7mm
Sự ổn định	MTBF≥10000hr
