| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-6600 |
| MOQ: | 2 miếng |
| giá bán: | negotiable |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | T/T |

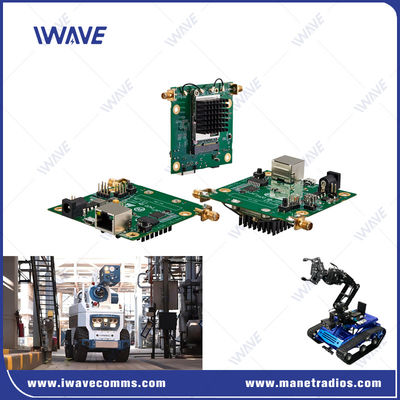

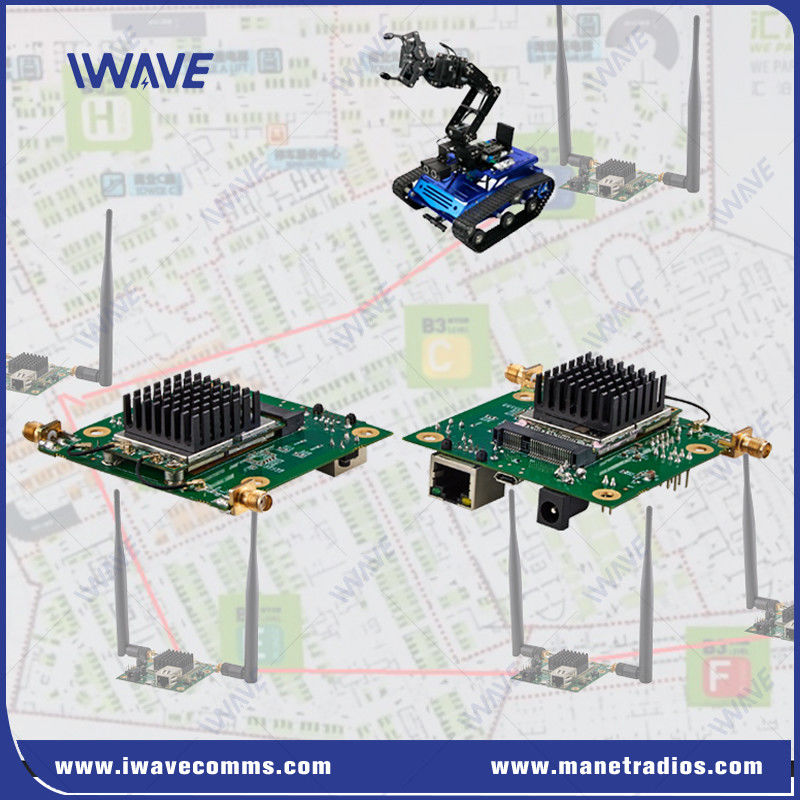

Mô-đun truyền hình không dây NLOS cho robot và UGV
Mô hình:FDM-6600
NLOS mạnh nhất Wireless Ethernet & Full Duplex TTL Serial Data Link
Lời giới thiệu
FDM-6600 được thiết kế đặc biệt dựa trên tiêu chuẩn công nghệ TD-LTE với thuật toán tiên tiến để đạt được độ nhạy cao, cho phép kết nối không dây mạnh mẽ khi tín hiệu yếu.Vì vậy, khi làm việc trong môi trường NLOS, liên kết không dây cũng ổn định và mạnh mẽ.
Các đặc điểm chính
Cấu hình nút:
Một nút chủ có thể hỗ trợ lên đến16 nút phụ, chia sẻ tổng băng thông30 Mbpsđể truyềnVideo 1080P.
Tiêu chuẩn truyền thông:
Được thiết kế dựa trênTD-LTEtiêu chuẩn truyền thông không dây, sử dụngOFDM(Phân phối đa tần số phân chia trực giác) vàMIMO(Nhiều đầu vào nhiều đầu ra) công nghệ.
Hoạt động độc lập, không phụ thuộc vào trạm cơ sở của bất kỳ tàu sân bay nào.
Giao thông dữ liệu:
Hỗ trợ cả haiEthernetvà full duplexTTLtruyền dữ liệu.
Giao thông dữ liệu điều khiển được ưu tiên hơn truyền tín hiệu mạng, đảm bảo các lệnh điều khiển quan trọng được xử lý trước.
Công nghệ chống can thiệp:
Sử dụngCông nghệ nhảy tần số tự độngđể tăng cường khả năng chống nhiễu, giảm đáng kể mức tiêu thụ điện tổng thể của hệ thống và kích thước của mô-đun.
Ứng dụng
FDM-6600 phù hợp với nhiều ứng dụng, bao gồm:
Hệ thống giám sát: Để giám sát video thời gian thực trong các hoạt động an ninh.
Truyền hình: Điều kiện hóa các nguồn cấp video trực tiếp trong sản xuất truyền thông.
Tự động hóa công nghiệp: Cho phép truyền dữ liệu trong các thiết lập sản xuất thông minh.
Nếu bạn cần thêm chi tiết hoặc các phần cụ thể, chỉ cần cho tôi biết!
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | Không dây dựa trên tiêu chuẩn công nghệ TD-LTE | |
| mã hóa | ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phạm vi | 10km-15km ((Từ không đến mặt đất) 500m-3km ((NLOS) Từ mặt đất đến mặt đất) | |
| Khả năng hoạt động | Topology sao, điểm đến 17-Ppint | |
| Sức mạnh | 25dBm (2w hoặc 10w theo yêu cầu) | |
| LATENCY | Giao thông một bước nhảy ≤30ms | |
| Phương pháp điều chỉnh | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Tự động nhảy tần số băng tần | |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Tiêu thụ năng lượng | 5W | |
| Điện năng nhập | DC5V | |
| Nhạy cảm | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Dải tần số | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Mức điện | 2.85V miền điện áp và tương thích với 3V/3.3V cấp | |
| Dữ liệu kiểm soát | Chế độ TTL | |
| Tỷ lệ Baud | 115200bps | |
| Chế độ truyền | Chế độ truyền thông | |
| Mức độ ưu tiên | Ưu tiên cao hơn cổng mạng. Khi truyền tín hiệu là crooked, dữ liệu điều khiển sẽ được truyền trong ưu tiên | |
| Lưu ý:1Dữ liệu truyền và nhận được được phát sóng trên mạng. Sau khi kết nối thành công, mỗi nút FDM-6600 có thể nhận dữ liệu hàng loạt. 2Nếu bạn muốn phân biệt giữa gửi, nhận và kiểm soát, bạn cần phải xác định định dạng của chính mình |
||
| Giao diện | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| COMUART | 1x COMUART | |
| Sức mạnh | DC INPUT | |
| Chỉ báo | Tri-COLOR LED | |
| Máy móc | ||
| Nhiệt độ | -40°C~+80°C | |
| Trọng lượng | 50 gram | |
| Cấu trúc | 7.8*10.8*2cm | |
| Sự ổn định | MTBF≥10000hr | |
|
|
