Liên kết dữ liệu kỹ thuật số băng thông rộng tiên tiến cho các hệ thống không người lái trong ba băng tần

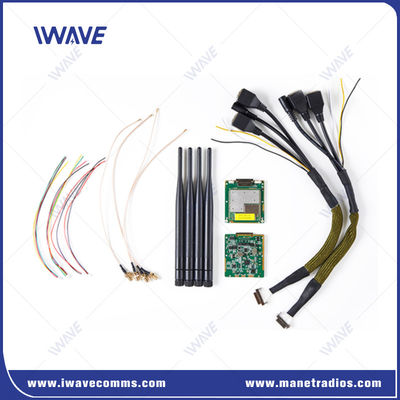

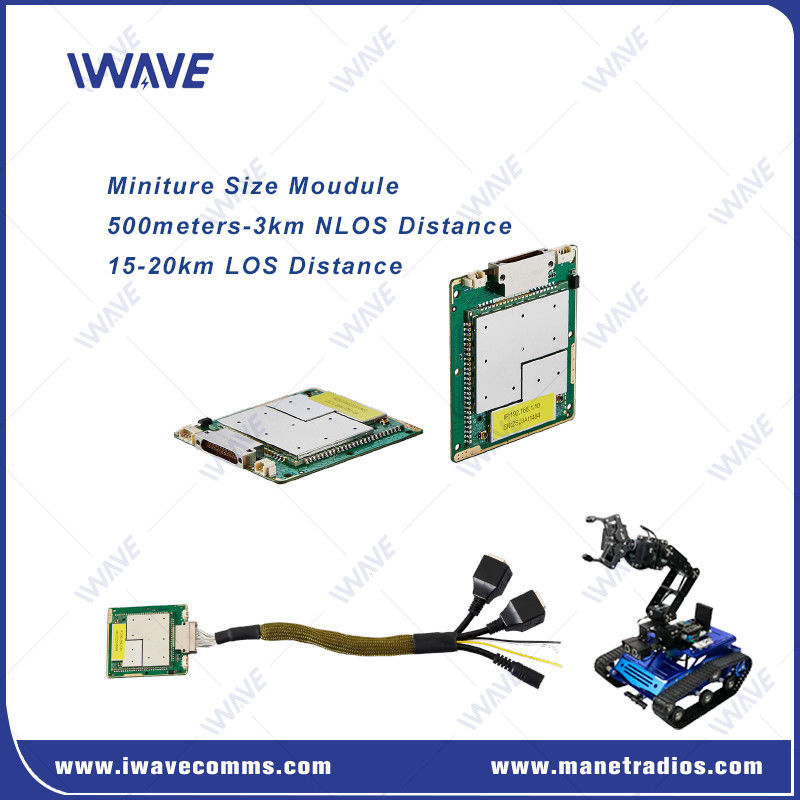

CácFDM-66MNis an advancedLiên kết dữ liệu số băng thông rộngđược thiết kế cho giao tiếp không dây an toàn trongrobot di độngvàHệ thống không người láiNó hỗ trợdải tần số ba️800MHz,1.4GHz, và2.4GHz- và có thể được quản lý thông qua phần mềm để lựa chọn tần số, cung cấp tính linh hoạt trong các môi trường hoạt động khác nhau.

Đặc điểm chính:

Hỗ trợ tần số ba: Có thể chọn800MHz, 1.4GHz và 2.4GHzbăng tần để thích nghi với các nhu cầu và môi trường truyền thông khác nhau.

• Tầm xa và thông lượng cao: Cung cấp đáng tin cậyVideo không dâyvàTruyền thông từ xavới hiệu suất cao, lý tưởng cho cả haiNLOS (Không nhìn thấy)vàtầm xacác ứng dụng.

• Giao tiếp an toàn: Đảm bảo truyền dữ liệu an toàn cho các ứng dụng quan trọng, làm cho nó phù hợp với các hoạt động nhạy cảm như giám sát hoặc kiểm tra.

• Truyền dữ liệu theo chuỗi dựa trên IP: Cho phép các trạm điều khiển quản lý và điều khiển nhiều robot di động (UGV, máy bay không người lái, vv) bằng cách truyền dữ liệu hàng loạt thông qua địa chỉ IP.

• Thiết kế nhỏ gọn: Với kích thước60 x 55 x 5,7mm, nó là mô-đun vô tuyến băng thông rộng OEM nhỏ nhất, làm cho nó lý tưởng để tích hợp vào các hệ thống không người lái nhỏ.

• Ứng dụng đa dạng: Phù hợp để sử dụng trongmáy bay không người lái bầy,UGV, và các loại kháchệ thống robot, đặc biệt là trong môi trường nhưKiểm tra tòa nhà trong nhàhoặcKhảo sát đường hầmkhi các hệ thống truyền thông truyền thống có thể không khả thi.

Kết luận:

CácFDM-66MNcung cấp một giải pháp nhỏ gọn, hiệu suất cao cho truyền thông không dây an toàn trong robot di động và các hệ thống không người lái,đặc biệt là trong môi trường khó khăn như kiểm tra trong nhà hoặc kịch bản NLOSCác yếu tố hình thức nhỏ và hỗ trợ tần số ba làm cho nó trở thành một sự lựa chọn lý tưởng để tích hợp hệ thống vào máy bay không người lái nhỏ, UGV và các đơn vị tự động di động khác.

Định nghĩa giao diện

J30JZ Định nghĩa:
Đinh	Tên	Đinh	Tên	Tên	Đinh
1	TX0+	10	D+	19	COM_RX
2	TX0-	11	D-	20	UART0_TX
3	GND	12	GND	21	UART0_RX
4	TX4-	13	DC VIN	22	Giày
5	TX4+	14	RX0+	23	VBAT
6	RX4-	15	RX0-	24	GND
7	RX4+	16	RS232_TX	25	DC VIN
8	GND	17	RS232_RX
9	VBUS	18	COM_TX

Ứng dụng

• Những con máy bay không người lái: Lý tưởng để phối hợp nhiều UAV trong các hoạt động đàn.

• UGV và xe tự lái: Được sử dụng để đo từ xa và kiểm soát trong các phương tiện mặt đất không người lái.

• Tích hợp hệ thống robot: Có thể được tích hợp vào các nền tảng robot di động nhỏ để sử dụng trong môi trường nhưkiểm tra trong nhàvàđịa hình phức tạpnơi giao tiếp đáng tin cậy là rất quan trọng.

• Hoạt động ngoài lưới: Cho phép hoạt động hiệu quả trong môi trường không kết nối mà không cần cơ sở hạ tầng cố định.

Thông số kỹ thuật

Tổng quát
Công nghệ	Cơ sở không dây trên tiêu chuẩn công nghệ không dây TD-LTE
Mã hóa	ZUC/SNOW3G/AES ((128/256) Lớp tùy chọn-2
Tỷ lệ dữ liệu	30Mbps ((Uplink và Downlink)
	Phân bố trung bình thích nghi của tốc độ dữ liệu hệ thống
	Hỗ trợ người dùng đặt giới hạn tốc độ
Phạm vi	10km-15km ((Từ không đến mặt đất) 500m-3km ((NLOS Bầu đất đến mặt đất)
Công suất	16 nút
Dải băng thông	1.4MHz/3MHz/5MHz/10MHz/20MHz
Sức mạnh	25dBm±2 (2w hoặc 10w theo yêu cầu) Tất cả các nút tự động điều chỉnh sức mạnh truyền
Phương thức điều chỉnh	QPSK, 16QAM, 64QAM
Chống nhiễu	Tự động nhảy tần số băng tần
Tiêu thụ năng lượng	Trung bình: 4-4.5Watt Tối đa: 8W
Điện vào	DC5V-32V

Độ nhạy của máy thu			Độ nhạy ((BLER≤3%)
2.4GHz	20 MHz	-99dBm	1.4Ghz	10MHz	-91dBm ((10Mbps)
	10 MHz	-103dBm		10MHz	-96dBm ((5Mbps)
	5 MHz	-104dBm		5MHz	-82dBm ((10Mbps)
	3 MHz	-106dBm		5MHz	-91dBm ((5Mbps)
1.4GHz	20 MHz	-100dBm		3MHz	-86dBm ((5Mbps)
	10 MHz	-103dBm		3MHz	-97dBm ((2Mbps)
	5 MHz	-104dBm		2MHz	-84dBm ((2Mbps)
	3 MHz	-106dBm	800 MHz	10MHz	-91dBm ((10Mbps)
800 MHz	20 MHz	-100dBm		10MHz	-97dBm ((5Mbps)
	10 MHz	-103dBm		5MHz	-84dBm ((10Mbps)
	5 MHz	-104dBm		5MHz	-94dBm ((5Mbps)
	3 MHz	-106dBm		3MHz	-87dBm ((5Mbps)
				3MHz	-98dBm ((2Mbps)
				2MHz	-84dBm ((2Mbps)

Dải tần số
1.4Ghz	1427.9-1447.9MHz
800 MHz	806-826MHz
2.4Ghz	2401.5-2481.5 MHz
Phương thức truyền thông	Unicast, multicast, phát sóng
Chế độ truyền	Full Duplex
Chế độ mạng	Đường dẫn động	Tự động cập nhật tuyến đường dựa trên điều kiện liên kết thời gian thực
Kiểm soát mạng	Giám sát của nhà nước	Tình trạng kết nối /rsrp/ snr/distance/ uplink và downlink throughput
Quản lý hệ thống	WATCHDOG: tất cả các ngoại lệ cấp hệ thống có thể được xác định, tự động thiết lập lại
Chuyển tiếp	L1	Xác định liệu có nên chuyển tiếp dựa trên các dữ liệu khác nhau được mang theo (AM / UM); HARQ chuyển tiếp
	L2	HARQ chuyển tiếp

RF	2 x IPX
Ethernet	3xEthernet
Cổng hàng loạt	2x RS232
Điện vào	2*Lực lượng đầu vào (thay thế)

Kiểm soát truyền dữ liệu
Giao diện lệnh	Cấu hình lệnh AT	Hỗ trợ cổng VCOM/UART và các cổng khác cho cấu hình lệnh AT
Quản lý cấu hình	Hỗ trợ cấu hình thông qua WEBUI, API và phần mềm
Chế độ làm việc	Chế độ máy chủ TCP Chế độ máy khách TCP Chế độ UDP UDP đa phát MQTT Modbus	● Khi được thiết lập như một máy chủ TCP, máy chủ cổng hàng loạt chờ kết nối máy tính. ● Khi được thiết lập như một máy khách TCP, máy chủ cổng hàng loạt chủ động bắt đầu kết nối với máy chủ mạng được chỉ định bởi IP đích. ● Máy chủ TCP, khách hàng TCP, UDP, UDP đa phát, TCP máy chủ / khách hàng cùng tồn tại, MQTT
Tỷ lệ Baud	1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800
Chế độ truyền	Chế độ truyền thông
Nghị định thư	ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645

Máy móc
Nhiệt độ	-40°C~+80°C
Trọng lượng	26g
Cấu trúc	60*55*5.7mm
Sự ổn định	MTBF≥10000hr
