| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-66MN |
| MOQ: | 2pcs |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | D/P,T/T,L/C |
Liên kết dữ liệu IP kỹ thuật số siêu nhẹ OEM cho truyền hình
CácFDM-66MNlà một giải pháp truyền tải không dây tiên tiến được thiết kế bởi IWAVE, sử dụng chipset SOC trưởng thành để tăng hiệu suất.cung cấp truyền thông full-duplex cho cả dữ liệu TCP/IP/UDP và tín hiệu điều khiển TTL.

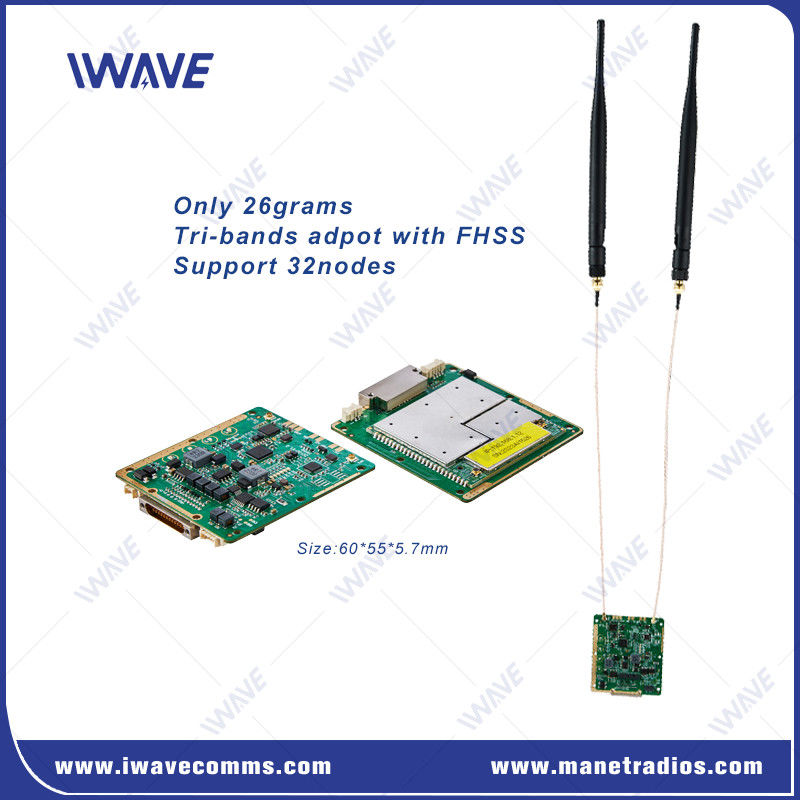

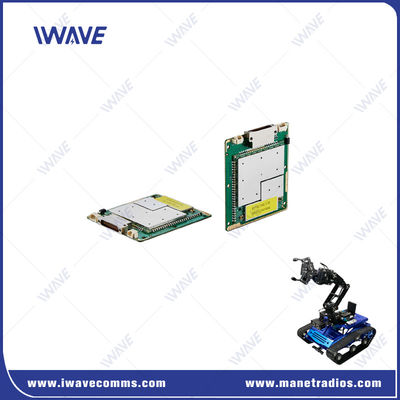

FDM-66MN là máy thu video kỹ thuật số siêu thu nhỏ với kích thước 60 * 55 * 5,7mm và trọng lượng 26 gram.Kích thước nhỏ làm cho nó lý tưởng cho trọng lượng và không gian ứng dụng nhạy cảm như drone nhỏ hoặc UGV nền tảng.Đặc điểm chính:
Khả năng truyền dữ liệu ổn định:Sử dụng công nghệ thích nghi mã hóa để tự động chuyển đổi các cơ chế mã hóa và điều chế theo chất lượng tín hiệu để tránh nhiễu loạn lớn trong tốc độ truyền khi tín hiệu thay đổi.
Cung cấp video HD, dữ liệu và dữ liệu điều khiển hàng loạt dựa trên IP
Công nghệ nhảy tần số tự động (FHSS) và điều chế thích nghi để chống nhiễu.
Điểm hỗ trợ đến điểm và điểm đến nhiều điểm (topology sao)
3* Cổng Ethernet để tích hợp các đầu cuối khác nhau
Điện áp đầu vào rộng: DV5-32V
Truyền thông IP chậm trễ
FDM-66MN là một giải pháp lý tưởng cho các ứng dụng đòi hỏi như giám sát từ xa, xe tự trị và hạm đội máy bay không người lái.nó đảm bảo hoạt động đáng tin cậy và hiệu quả ngay cả trong môi trường phức tạp nhất.
Giao diện
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | Cơ sở không dây trên tiêu chuẩn công nghệ không dây TD-LTE | |
| Mã hóa | ZUC/SNOW3G/AES ((128/256) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phân bố trung bình thích nghi của tốc độ dữ liệu hệ thống | ||
| Hỗ trợ người dùng đặt giới hạn tốc độ | ||
| Phạm vi | 10km-15km ((Từ không đến mặt đất) 500m-3km ((NLOS Bầu đất đến mặt đất) |
|
| Công suất | 16 nút | |
| Dải băng thông | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Sức mạnh | 25dBm±2 (2w hoặc 10w theo yêu cầu) Tất cả các nút tự động điều chỉnh sức mạnh truyền |
|
| Phương thức điều chỉnh | QPSK, 16QAM, 64QAM | |
| Chống nhiễu | Tự động nhảy tần số băng tần | |
| Tiêu thụ năng lượng | Trung bình: 4-4.5Watt Tối đa: 8W |
|
| Điện vào | DC5V-32V | |
| Độ nhạy của máy thu | Độ nhạy ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Dải tần số | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| Phương thức truyền thông | Unicast, multicast, phát sóng | ||||||
| Chế độ truyền | Full Duplex | ||||||
| Chế độ mạng | Đường dẫn động | Tự động cập nhật tuyến đường dựa trên điều kiện liên kết thời gian thực | |||||
| Kiểm soát mạng | Giám sát của nhà nước | Tình trạng kết nối /rsrp/ snr/distance/ uplink và downlink throughput | |||||
| Quản lý hệ thống | WATCHDOG: tất cả các ngoại lệ cấp hệ thống có thể được xác định, tự động thiết lập lại | ||||||
| Chuyển tiếp | L1 | Xác định liệu có nên chuyển tiếp dựa trên các dữ liệu khác nhau được mang theo (AM / UM); HARQ chuyển tiếp | |||||
| L2 | HARQ chuyển tiếp | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Cổng hàng loạt | 2x RS232 | |
| Điện vào | 2*Lực lượng đầu vào (thay thế) | |
| Kiểm soát truyền dữ liệu | |||||
| Giao diện lệnh | Cấu hình lệnh AT | Hỗ trợ cổng VCOM/UART và các cổng khác cho cấu hình lệnh AT | |||
| Quản lý cấu hình | Hỗ trợ cấu hình thông qua WEBUI, API và phần mềm | ||||
| Chế độ làm việc | Chế độ máy chủ TCP Chế độ máy khách TCP Chế độ UDP UDP đa phát MQTT Modbus |
● Khi được thiết lập như một máy chủ TCP, máy chủ cổng hàng loạt chờ kết nối máy tính. ● Khi được thiết lập như một máy khách TCP, máy chủ cổng hàng loạt chủ động bắt đầu kết nối với máy chủ mạng được chỉ định bởi IP đích. ● Máy chủ TCP, khách hàng TCP, UDP, UDP đa phát, TCP máy chủ / khách hàng cùng tồn tại, MQTT |
|||
| Tỷ lệ Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Chế độ truyền | Chế độ truyền thông | ||||
| Nghị định thư | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Máy móc | ||
| Nhiệt độ | -40°C~+80°C | |
| Trọng lượng | 26g | |
| Cấu trúc | 60*55*5.7mm | |
| Sự ổn định | MTBF≥10000hr | |
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
