| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-6680 |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

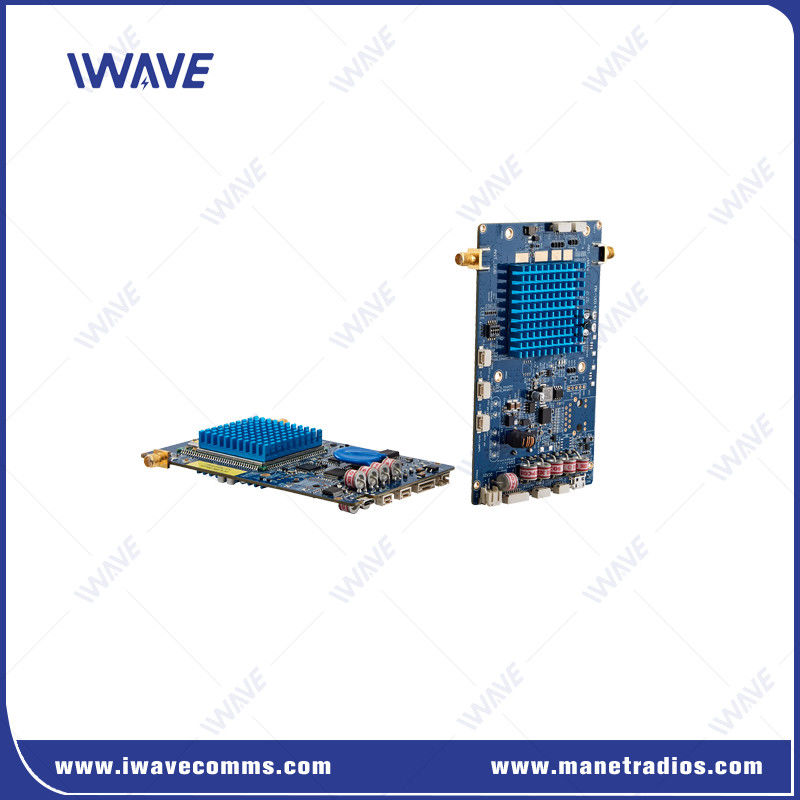

Ethernet và Full Duplex TTL Serial Wireless Data Link cho hệ thống không người lái
Mô tả
FDM-6680 là một sản phẩm truyền tải không dây được thiết kế bởi IWAVE dựa trên chipset SOC trưởng thành, hỗ trợ điểm đến điểm và điểm đến nhiều điểm.1 nút maseter hỗ trợ tối đa 64 nút phụ để chia sẻ băng thông 120Mbps để truyền video và dữ liệu.
Đặc điểm chính:
FDM-6680 được thiết kế dựa trên tiêu chuẩn truyền thông không dây TD-LTE, các công nghệ OFDM và MIMO. Nó không phụ thuộc vào trạm cơ sở của bất kỳ nhà mạng nào.
Hỗ trợ truyền dữ liệu Ethernet và full duplex TTL và truyền dữ liệu điều khiển có ưu tiên cao hơn tín hiệu mạng.
Nó áp dụng công nghệ nhảy tần số tự động để chống nhiễu làm giảm đáng kể mức tiêu thụ điện của hệ thống và kích thước của mô-đun.
Ứng dụng:
FDM-6680 phù hợp với các ứng dụng khác nhau, bao gồm:
Hệ thống giám sát: Đối với giám sát video và truyền dữ liệu thời gian thực.
Tự động hóa công nghiệp: Cho phép giao tiếp trong môi trường sản xuất thông minh.
Truyền hình: tạo điều kiện cho các nguồn cấp dữ liệu video trực tiếp đáng tin cậy.
Kỹ thuật cảm biến từ xa: Hỗ trợ thu thập dữ liệu từ các địa điểm từ xa.
Nếu bạn có bất kỳ câu hỏi bổ sung nào hoặc cần thông tin cụ thể hơn, hãy tự do hỏi!
Giao diện
P1: Giao diện USB,Cổng Ethernet,P3: Ethernet Port & POE,P4: Điện năng nhập
P5: DBB_COMUARP6: UART0,P7: RF Port, P8: RF Port,P9: DBB_RFGPOP10: DBB_RFGPO
| Tổng quát | ||
| Công nghệ | Không dây dựa trên tiêu chuẩn công nghệ TD-LTE | |
| mã hóa | ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | Max 120Mbps ((Uplink và Downlink) | |
| Phạm vi | 10km-15km ((Từ không đến mặt đất) 500m-3km ((NLOS) Từ mặt đất đến mặt đất) | |
| Khả năng hoạt động | Điểm đến 64 điểm | |
| MIMO | 2x2 MIMO | |
| Sức mạnh | 23dBm±2 (2w hoặc 10w theo yêu cầu) | |
| LATENCY | Kết thúc đến kết thúc≤20ms-50ms | |
| Phương pháp điều chỉnh | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Tự động nhảy tần số băng tần | |
| Bandwidth | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| Tiêu thụ năng lượng | 5W | |
| Điện năng nhập | DC12V | |
| Không dây | ||
| Truyền thông | Truyền thông giữa bất kỳ 2 nút nô lệ phải được chuyển tiếp thông qua nút chủ |
|
| Master Node | Bất kỳ nút nào trong mạng có thể được cấu hình như nút chủ. | |
| SLAVE NODE | Tất cả các nút hỗ trợ unicast, multicast và phát sóng | |
| Truy cập | Nhiều nút slave có thể truy cập mạng đồng thời. | |
| 1.4GHz | 20 MHz | -102dBm |
| 10 MHz | -100dBm | |
| 5 MHz | -96dBm | |
| 600 MHz | 20 MHz | -102dBm |
| 10 MHz | -100dBm | |
| 5 MHz | -96dBm | |
| Dải tần số | ||
| 1.4Ghz | 1420Mhz-1530MHz | |
| 600 MHz | 566Mhz-678Mhz | |
| Máy móc | ||
| Nhiệt độ | -40°C~+80°C | |
| Trọng lượng | 60g | |
|
Giao diện |
||
| RF | 2 x SMA | |
| Ethernet | 2xEthernet | POE |
| Cổng Ethernet cho dữ liệu ((4Pin) | ||
| COMUART | 1xCOMUART | RS232 3.3V cấp, 1 bắt đầu bit, 8 dữ liệu bit, 1 dừng bit, không Kiểm tra tỷ lệ |
| Baud Rate: 115200bps ((Default) (57600, 38400, 19200, 9600 có thể cấu hình) |
||
| Sức mạnh | 1xDC INPUT | DC12V |
| USB | 1xUSB | |
|
|
