| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-605PTM |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

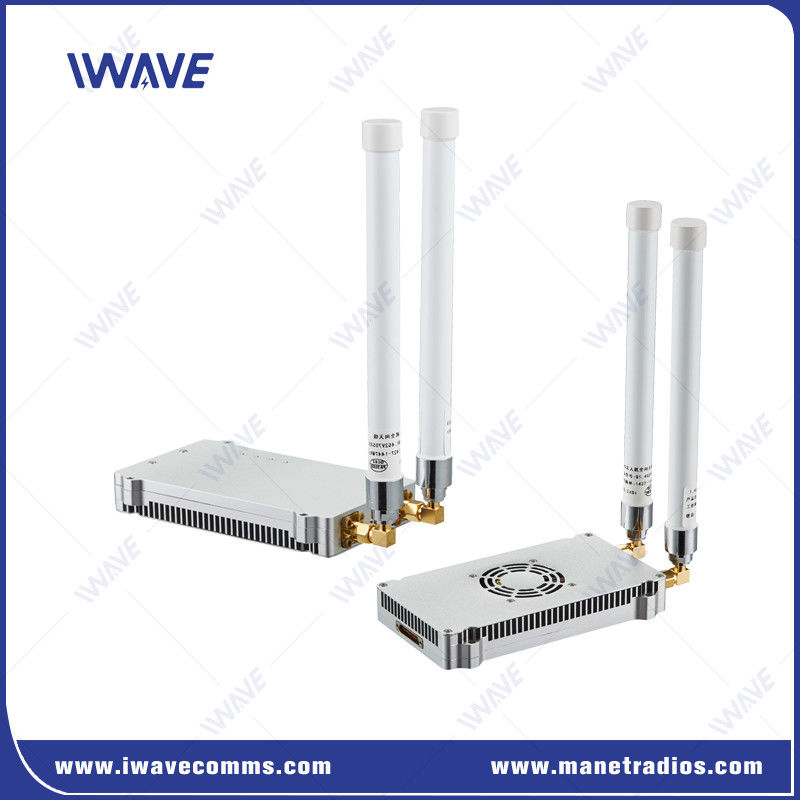

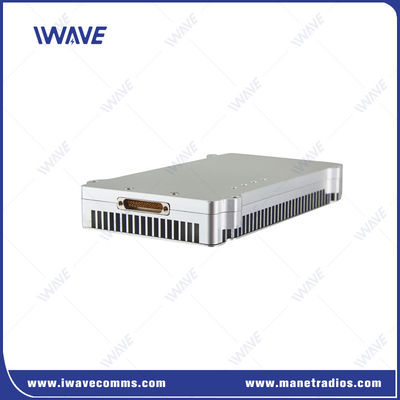

Hệ thống truyền dữ liệu video và điều khiển NLOS cho máy đào không người lái
Mô tả
FDM-605P TM là một bảng mạng tiên tiến được thiết kế cho các ứng dụng video và dữ liệu downlink tầm xa, cung cấp hiệu suất mạnh mẽ trong môi trường Non-Line-of-Sight (NLOS) đầy thách thức.Được thiết kế đặc biệt cho máy đào không người lái, máy kéo, cần cẩu và xe, giải pháp này đảm bảo giao tiếp liền mạch trên khoảng cách 1-5 km trong rừng, địa hình khắc nghiệt và môi trường đô thị.
Các đặc điểm chính
|
 |
Kết nối điểm đến nhiều điểm
Hỗ trợ nhiều máy phát trên không gửiVideo HDvàDữ liệu TTLđến một máy thu trên mặt đất duy nhất, đảm bảo giám sát và kiểm soát tập trung.
Tối ưu hóa cho môi trường NLOS
Xuất sắc trong các kịch bản truyền thông bị cản trở, bao gồm rừng dày đặc, địa hình gồ ghề và môi trường đô thị phức tạp.
Công nghệ MIMO ăng-ten thông minh
Cung cấptruyền hình HD thời gian thựcvàkết nối Ethernet băng thông rộngvới tốc độ dữ liệu30 Mbps.
Thiết kế nhẹ và nhỏ gọn
Đánh nặng chỉ150g, nó là lý tưởng để tích hợp vào máy móc không người lái, nơi hiệu quả trọng lượng là rất quan trọng.
Các tùy chọn giao tiếp an toàn
Có sẵn trong5Wvà10Wphiên bản năng lượng, cho phépgiao tiếp được mã hóatrongmôi trường RF phức tạp.
Ứng dụng
Truyền thông đường dài điểm đến nhiều điểm
Giám sát tuần tra đường dây điện và thủy triết
Truyền thông khẩn cấp cho cứu hỏa, bảo vệ biên giới và quân đội
Truyền thông hàng hải, mỏ dầu kỹ thuật số, hình thành hạm đội
Thông số kỹ thuật
|
Tổng quát |
Máy móc |
||
| Công nghệ | Không dây dựa trên Công nghệ truy cập TD-LTE | Nhiệt độ | -20+55oC |
| mã hóa | ZUC/SNOW3G/AES (128/256) Mã hóa Lớp 2 tùy chọn | Kích thước | 116*70*17mm |
| Tỷ lệ ngày | 30Mbps | Trọng lượng | 100g |
| Nhạy cảm | -103dBm | ||
| Phạm vi | 50km (không khí đến mặt đất) | Vật liệu | Vàng Anodized nhôm |
| Phương thức | Điểm đến nhiều điểm | Sắp đặt | Trên tàu |
| MIMO | 2x2 MIMO |
Sức mạnh |
|
| Phương pháp điều chỉnh | QPSK, 16QAM, 64QAM | ||
| Năng lượng RF | 33dBm | Tăng áp | DC 12V |
| LATENCY | Kết thúc đến kết thúc: 60ms-80ms | Tiêu thụ năng lượng | 11watt |
| Anti-JAM | Tự động nhảy tần số | ||
|
Tần suất |
Giao diện |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| Lưu ý: | 1xJ30 | ||
| Dữ liệu TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
COMUART |
|
| Mức điện | 3.3V và tương thích với 2.85V |
| Dữ liệu kiểm soát | RS232 |
| Tỷ lệ Baud | 115200bps |
| Chế độ truyền | Chế độ truyền thông |
| Mức ưu tiên | Ưu tiên cao hơn cổng mạng Khi truyền tín hiệu được kêu, dữ liệu điều khiển sẽ được truyền theo ưu tiên |
| Lưu ý: 1. Dữ liệu truyền và nhận được phát sóng trên mạng. Sau khi kết nối thành công, mỗi đơn vị FDM-605P TM có thể nhận dữ liệu hàng loạt. 2Nếu bạn muốn phân biệt giữa gửi, nhận và kiểm soát, bạn cần phải xác định định dạng của chính mình |
|
|
Nhạy cảm |
||
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
|
|
