| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-605PTM |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

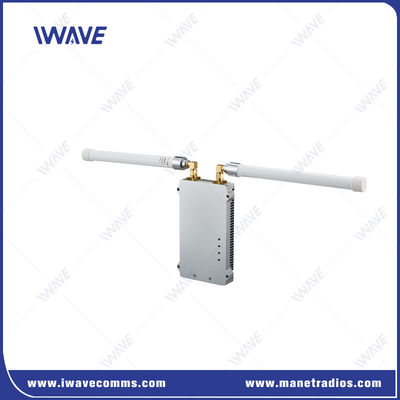

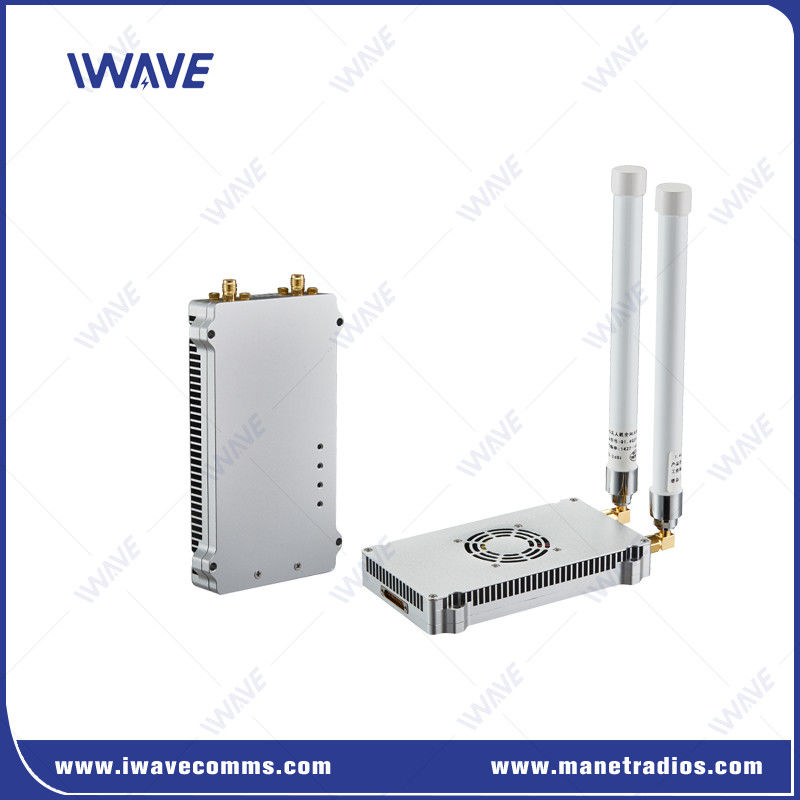

2Watt 2*2 MIMO băng thông rộng IP Điểm đến liên kết đa điểm cho hệ thống không người lái
Mô tả
FDM-605P TM là một bảng mạng tiên tiến được thiết kế cho các ứng dụng video và dữ liệu downlink tầm xa, cung cấp hiệu suất mạnh mẽ trong môi trường Non-Line-of-Sight (NLOS) đầy thách thức.Được thiết kế đặc biệt cho máy đào không người lái, máy kéo, cần cẩu và xe, giải pháp này đảm bảo giao tiếp liền mạch trên khoảng cách 1-5 km trong rừng, địa hình khắc nghiệt và môi trường đô thị.
Các đặc điểm chính
|
Công nghệ lợi thế
Kiểm soát năng lượng tự động
Sức truyền của mỗi nút được tự động điều chỉnh và điều khiển theo chất lượng tín hiệu của nó.
Kiểm soát điểm tần số tự động
Sau khi khởi động, nó sẽ cố gắng kết nối với các điểm tần số được lưu trữ trước trước khi tắt cuối cùng.nó sẽ tự động cố gắng sử dụng các điểm tần số có sẵn khác để triển khai mạng.
Ứng dụng:
Máy chế biến công nghiệp không người lái
Cho phép giám sát video thời gian thực và truyền dữ liệu cho máy đào, máy kéo, cần cẩu và xe cộ, cải thiện hiệu quả hoạt động và an toàn.
Truyền tải không dây trong môi trường khó khăn
Được thiết kế cho các hoạt động NLOS trong các khu vực có chướng ngại vật dày đặc hoặc điều kiện khắc nghiệt.
Mạng cá nhân quan trọng
Lý tưởng để thiết lập các liên kết liên lạc an toàn trong các hoạt động công nghiệp và chiến thuật, đảm bảo lưu lượng dữ liệu không bị gián đoạn.
Điều khiển và giám sát từ xa
Cung cấp kết nối tầm xa, an toàn và tốc độ cao, cho phép hoạt động và giám sát từ xa.
băng thông cao:Hiệu quả xử lý truyền thông video và dữ liệu với độ trễ thấp.
Chống can thiệp:FHSS tiên tiến và điều chế thích nghi đảm bảo hoạt động không bị gián đoạn trong môi trường RF đầy thách thức.
Plug-and-play:Dễ dàng triển khai với cấu hình tự động và mạng năng động.
Sức mạnh và linh hoạt:Giao diện phích cắm hàng không J30 và nhiều tùy chọn truyền thông làm cho nó phù hợp với các ứng dụng bền.
Thông số kỹ thuật
|
Tổng quát |
Máy móc |
||
| Công nghệ | Không dây dựa trên Công nghệ truy cập TD-LTE | Nhiệt độ | -20+55 |
| mã hóa | ZUC/SNOW3G/AES (128/256) Mã hóa Lớp 2 tùy chọn | Kích thước | 116*70*17mm |
| Tỷ lệ ngày | 30Mbps | Trọng lượng | 100g |
| Nhạy cảm | -103dBm | ||
| Phạm vi | 50km (không khí đến mặt đất) | Vật liệu | Vàng Anodized nhôm |
| Phương thức | Điểm đến nhiều điểm | Sắp đặt | Trên tàu |
| MIMO | 2x2 MIMO |
Sức mạnh |
|
| Phương pháp điều chỉnh | QPSK, 16QAM, 64QAM | ||
| Năng lượng RF | 33dBm | Tăng áp | DC 12V |
| LATENCY | Kết thúc đến kết thúc: 60ms-80ms | Tiêu thụ năng lượng | 11watt |
| Anti-JAM | Tự động nhảy tần số | ||
|
Tần suất |
Giao diện |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| Lưu ý: | 1xJ30 | ||
| Dữ liệu TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
COMUART |
|
| Mức điện | 3.3V và tương thích với 2.85V |
| Dữ liệu kiểm soát | RS232 |
| Tỷ lệ Baud | 115200bps |
| Chế độ truyền | Chế độ truyền thông |
| Mức ưu tiên | Ưu tiên cao hơn cổng mạng Khi truyền tín hiệu được kêu, dữ liệu điều khiển sẽ được truyền theo ưu tiên |
| Lưu ý: 1. Dữ liệu truyền và nhận được phát sóng trên mạng. Sau khi kết nối thành công, mỗi đơn vị FDM-605P TM có thể nhận dữ liệu hàng loạt. 2Nếu bạn muốn phân biệt giữa gửi, nhận và kiểm soát, bạn cần phải xác định định dạng của chính mình |
|
|
Nhạy cảm |
||
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
|
|
