| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-615PTM |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |
Liên kết dữ liệu liên lạc FHSS tiên tiến cho truyền hình và dữ liệu tầm xa
Mô tả

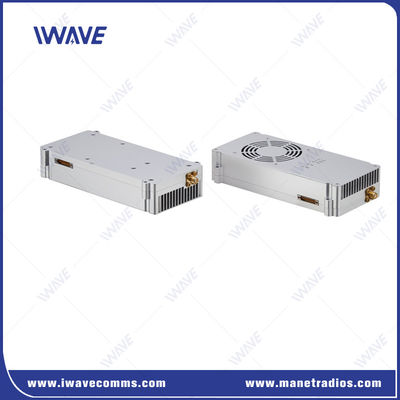

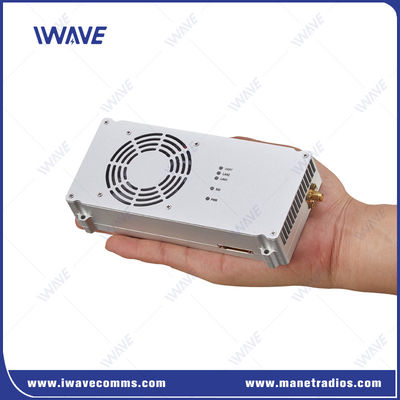

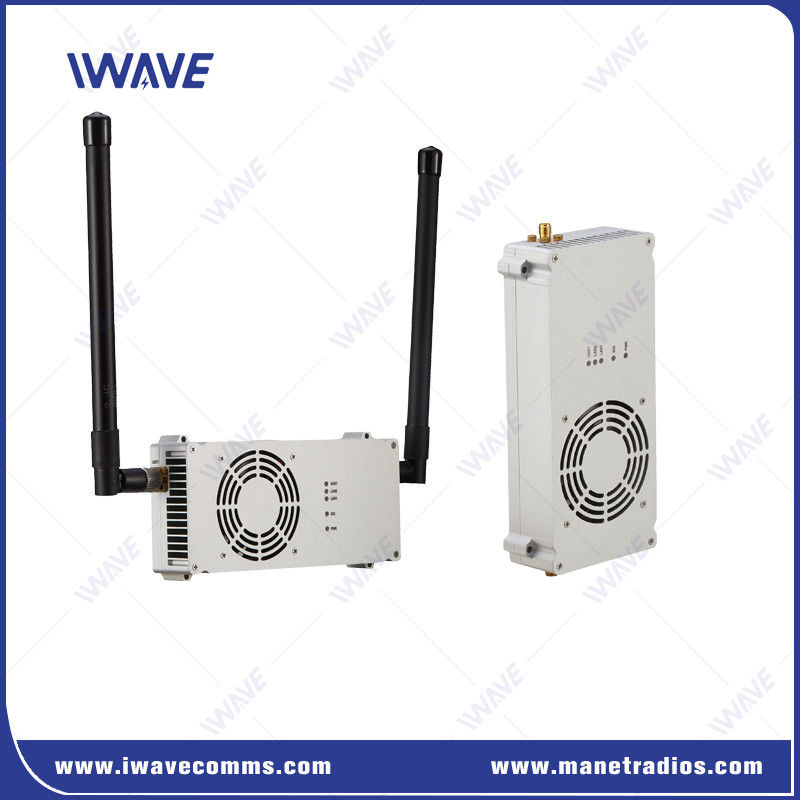

CácFDM-615PTMlà một mô-đun truyền thông không dây tiên tiến tận dụngPhạm vi phổ phát sóng nhảy tần số (FHSS)công nghệ miễn dịch cao đối với tiếng ồn và nhiễu.Full-duplex Ethernet/serial communicationtrong một yếu tố hình thức nhỏ gọn và mạnh mẽ, làm cho nó lý tưởng cho các nền tảng không người lái vi mô.
Các đặc điểm chính
|
Đặc điểm chính:
Giao tiếp lâu dài vững chắc
Cung cấp rõ ràng và ổn địnhTruyền hình NLOSvới một phạm vi1-10 kmcho các ứng dụng đất-đất.
Truyền hình độ nét cao
Hỗ trợ thời gian thựcHD 1080P60 video phát trực tuyếnvới tốc độ dữ liệu8-12 Mbpstrên khoảng cách 1-10 km.
Lần trễ ngắn
Tính năng độ trễ cực thấp của60ms đến 80ms, đảm bảo kiểm soát liền mạch và giám sát video thời gian thực.
Hoạt động đa tần số
Hoạt động trongUHF, L Band và S Band, với các tùy chọn tần số bao gồm800MHzvà1.4GHz.
Sử dụngPhạm vi phổ truyền tự động (FHSS)để lựa chọn kênh tối ưu và tránh nhiễu.
Ứng dụng
IWAVE cung cấp hệ thống máy thu truyền hình không phải là đường ngắm cho máy ghi chép và hệ thống cáp.Hệ thống dây cáp thường là hệ thống thu hoạch ưa thích khi chặt cây trên địa hình dốc.Trong khi xe chở gỗ luôn cần phải di chuyển ra xa để nhặt gỗ và khoảng cách này có thể ra khỏi tầm nhìn khi làm việc trên địa hình tròn. Các nhà điều hành trang web bên trong cab cần phải quan sát một màn hình video về xe chở gỗ để ông có thể vận hành các máy chở gỗ an toàn và hiệu quả.
Thông số kỹ thuật
| Tổng quát | ||
| Công nghệ | Không dây dựa trên tiêu chuẩn công nghệ TD-LTE | |
| Mã hóa | ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 | |
| Tỷ lệ dữ liệu | 30Mbps ((Uplink và Downlink) | |
| Phạm vi | 100km-150km ((không khí đến mặt đất) | |
| Công suất | 32 nút | |
| Phạm vi NLOS | 5-10km từ mặt đất đến mặt đất | |
| Năng lượng RF | 10W | |
| Độ trễ | Từ đầu đến cuối: 60ms-80ms | |
| Phương thức điều chỉnh | QPSK, 16QAM, 64QAM | |
| Chống tắc nghẽn | Tự động nhảy tần số | |
| Dải băng thông | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Nhạy cảm | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Dải tần số | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Sức mạnh | ||
| Điện vào | DC 24V ± 10% | |
| Tiêu thụ năng lượng | 30W | |
| COMUART | ||
| Mức điện | 2.85V miền điện áp và tương thích với 3V/3.3V cấp | |
| Dữ liệu kiểm soát | Chế độ TTL | |
| Tỷ lệ Baud | 115200bps | |
| Chế độ truyền | Chế độ truyền thông | |
| Mức độ ưu tiên | l Ưu tiên cao hơn cổng mạng. Khi truyền tín hiệu được thổi, dữ liệu điều khiển sẽ được truyền theo ưu tiên | |
| Lưu ý:l Dữ liệu truyền và nhận được phát sóng trong mạng. Sau khi kết nối thành công, mỗi nút FDM-615PTM có thể nhận dữ liệu hàng loạt.l Nếu bạn muốn phân biệt giữa gửi, nhận và gửi.nhận và kiểm soát, bạn cần phải tự xác định định dạng | ||
| Giao diện | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| COMUART | 1xJ30 | |
| Sức mạnh | 1xJ30 | |
| Debug | 1xJ30 | |
|
|
