| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-605PTM |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |
Truyền tín hiệu video và điều khiển cho máy công nghiệp không người lái trong NLOS
Mô tả

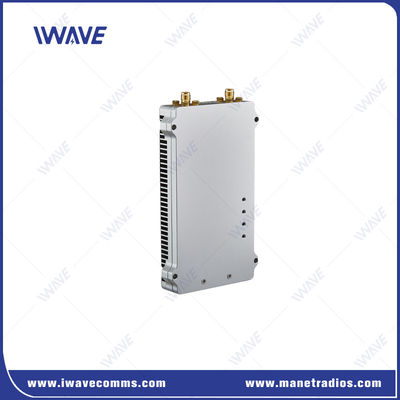

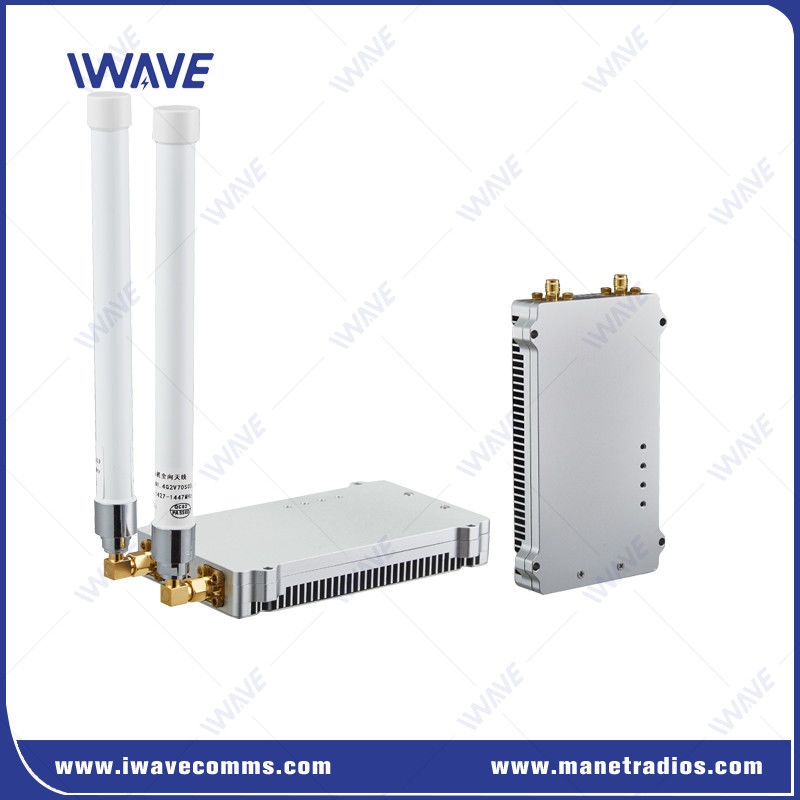

FDM-605P TM là một bảng mạng điểm đến nhiều điểm cho video và dữ liệu đường dài xuống đất. Nó hỗ trợ nhiều máy phát trên không gửi video HD và dữ liệu TTL đến một máy thu trên mặt đất.Nó được thiết kế đặc biệt cho máy bay không người lái cánh cố định / trực thăng / Động cơ video downlink cho 50km trong khi di chuyển nhanh.
FDM-605P TM là một bảng mạng tiên tiến được thiết kế cho các ứng dụng video và dữ liệu downlink tầm xa, cung cấp hiệu suất mạnh mẽ trong môi trường Non-Line-of-Sight (NLOS) đầy thách thức.Được thiết kế đặc biệt cho máy đào không người lái, máy kéo, cần cẩu và xe, giải pháp này đảm bảo giao tiếp liền mạch trên khoảng cách 1-5 km trong rừng, địa hình khắc nghiệt và môi trường đô thị.
Các đặc điểm chính
|
Công nghệ lợi thế
Kiểm soát năng lượng tự động
Sức truyền của mỗi nút được tự động điều chỉnh và điều khiển theo chất lượng tín hiệu của nó.
Phạm vi phổ phát sóng nhảy tần số (FHSS)
Sản phẩm IWAVE IP MESH sẽ tính toán và đánh giá nội bộ liên kết hiện tại dựa trên các yếu tố như sức mạnh tín hiệu nhận được RSRP, tỷ lệ tín hiệu-gọi tiếng ồn SNR và tỷ lệ lỗi bit SER.Nếu điều kiện phán xét của nó được đáp ứng, nó sẽ thực hiện nhảy tần số và chọn một điểm tần số tối ưu từ danh sách.
Nếu trạng thái không dây là tốt, không thể thực hiện nhảy tần số cho đến khi đáp ứng điều kiện phán đoán.
Kiểm soát điểm tần số tự động
Sau khi khởi động, nó sẽ cố gắng kết nối với các điểm tần số được lưu trữ trước trước khi tắt cuối cùng.nó sẽ tự động cố gắng sử dụng các điểm tần số có sẵn khác để triển khai mạng.
Ứng dụng:
Máy chế biến công nghiệp không người lái
Cho phép giám sát video thời gian thực và truyền dữ liệu cho máy đào, máy kéo, cần cẩu và xe cộ, cải thiện hiệu quả hoạt động và an toàn.
Truyền tải không dây trong môi trường khó khăn
Được thiết kế cho các hoạt động NLOS trong các khu vực có chướng ngại vật dày đặc hoặc điều kiện khắc nghiệt.
Mạng cá nhân quan trọng
Lý tưởng để thiết lập các liên kết liên lạc an toàn trong các hoạt động công nghiệp và chiến thuật, đảm bảo lưu lượng dữ liệu không bị gián đoạn.
Điều khiển và giám sát từ xa
Cung cấp kết nối tầm xa, an toàn và tốc độ cao, cho phép hoạt động và giám sát từ xa.
Thông số kỹ thuật
|
Tổng quát |
Máy móc |
||
| Công nghệ | Không dây dựa trên Công nghệ truy cập TD-LTE | Nhiệt độ | -20+55 |
| mã hóa | ZUC/SNOW3G/AES (128/256) Mã hóa Lớp 2 tùy chọn | Kích thước | 116*70*17mm |
| Tỷ lệ ngày | 30Mbps | Trọng lượng | 100g |
| Nhạy cảm | -103dBm | ||
| Phạm vi | 50km (không khí đến mặt đất) | Vật liệu | Vàng Anodized nhôm |
| Phương thức | Điểm đến nhiều điểm | Sắp đặt | Trên tàu |
| MIMO | 2x2 MIMO |
Sức mạnh |
|
| Phương pháp điều chỉnh | QPSK, 16QAM, 64QAM | ||
| Năng lượng RF | 33dBm | Tăng áp | DC 12V |
| LATENCY | Kết thúc đến kết thúc: 60ms-80ms | Tiêu thụ năng lượng | 11watt |
| Anti-JAM | Tự động nhảy tần số | ||
|
Tần suất |
Giao diện |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| Lưu ý: | 1xJ30 | ||
| Dữ liệu TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
COMUART |
|
| Mức điện | 3.3V và tương thích với 2.85V |
| Dữ liệu kiểm soát | RS232 |
| Tỷ lệ Baud | 115200bps |
| Chế độ truyền | Chế độ truyền thông |
| Mức ưu tiên | Ưu tiên cao hơn cổng mạng Khi truyền tín hiệu được kêu, dữ liệu điều khiển sẽ được truyền theo ưu tiên |
| Lưu ý: 1. Dữ liệu truyền và nhận được phát sóng trên mạng. Sau khi kết nối thành công, mỗi đơn vị FDM-605P TM có thể nhận dữ liệu hàng loạt. 2Nếu bạn muốn phân biệt giữa gửi, nhận và kiểm soát, bạn cần phải xác định định dạng của chính mình |
|
|
Nhạy cảm |
||
| 1.4GHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
|
|
