| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-6802PTM |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

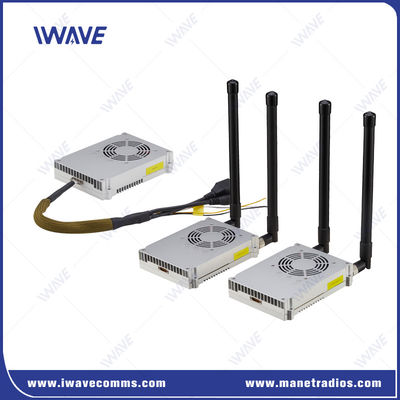

Hệ thống truyền tải không dây hiệu suất cao cho truyền thông video và dữ liệu HD
Mô tả

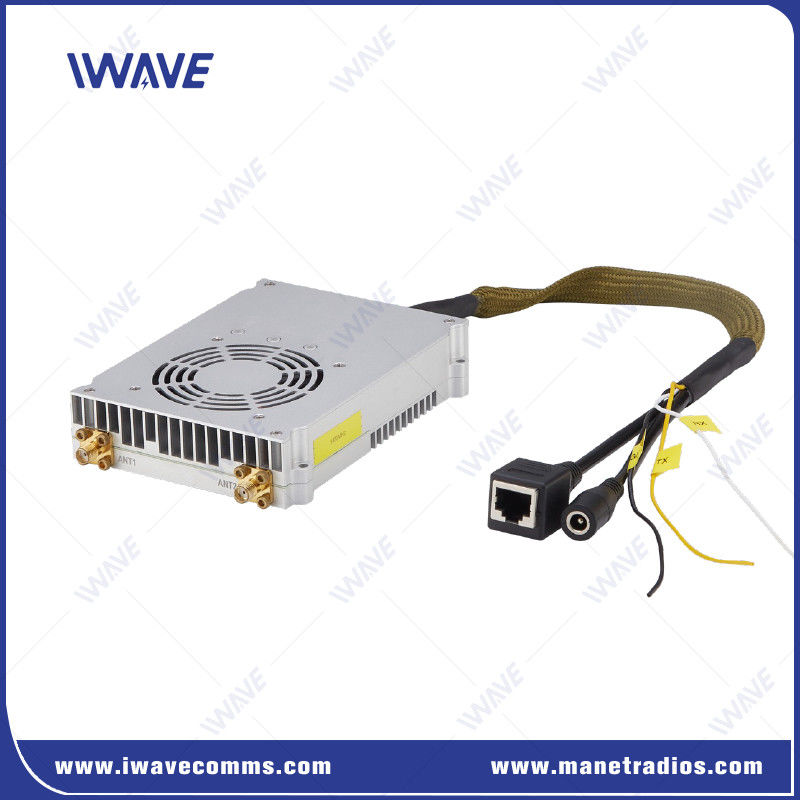

CácFDM-6802PTM, được thiết kế bởi IWAVE là một giải pháp truyền tải không dây tiên tiến dựa trên một bộ chip SOC trưởng thành.2 watt công suấtvà2x2 MIMO, nó cung cấp mạnh mẽ và an toànTruyền thông dựa trên IPcho video HD, dữ liệu và điều khiển hàng loạt.
Nó có những lợi thế lớn trong việc áp dụng cho VTOL / máy bay không người lái cánh cố định / trực thăng truyền không dây chỉ với trọng lượng 273g.
Nó có phiên bản 10W và 20W để tạo một liên kết truyền thông mã hóa cho đàn UAV ngoài tầm nhìn trong môi trường RF phức tạp.
Các đặc điểm chính
|
|
Phạm vi phổ phát sóng nhảy tần số (FHSS)
Sản phẩm IWAVE IP MESH sẽ tính toán và đánh giá nội bộ liên kết hiện tại dựa trên các yếu tố như sức mạnh tín hiệu nhận được RSRP, tỷ lệ tín hiệu-gọi tiếng ồn SNR và tỷ lệ lỗi bit SER.Nếu điều kiện phán xét của nó được đáp ứng, nó sẽ thực hiện nhảy tần số và chọn một điểm tần số tối ưu từ danh sách.
Nếu trạng thái không dây là tốt, không thể thực hiện nhảy tần số cho đến khi đáp ứng điều kiện phán đoán.
Kiểm soát điểm tần số tự động
Sau khi khởi động, nó sẽ cố gắng kết nối với các điểm tần số được lưu trữ trước trước khi tắt cuối cùng.nó sẽ tự động cố gắng sử dụng các điểm tần số có sẵn khác để triển khai mạng.
Tại sao chọn FDM-6802PTM?
băng thông cao:Hiệu quả xử lý truyền thông video và dữ liệu với độ trễ thấp.
Chống can thiệp:FHSS tiên tiến và điều chế thích nghi đảm bảo hoạt động không bị gián đoạn trong môi trường RF đầy thách thức.
Plug-and-play:Dễ dàng triển khai với cấu hình tự động và mạng năng động.
Sức mạnh và linh hoạt:Giao diện phích cắm hàng không J30 và nhiều tùy chọn truyền thông làm cho nó phù hợp với các ứng dụng bền.
CácFDM-6802PTMlà một giải pháp lý tưởng cho các ngành công nghiệp đòi hỏi một hệ thống truyền tải không dây đáng tin cậy, thích nghi và hiệu suất cao cho các nhiệm vụ truyền thông video và dữ liệu quan trọng.
Thông số kỹ thuật
|
Tổng quát |
Không dây |
|||
|
Công nghệ |
Không dây dựa trên tiêu chuẩn công nghệ TD-LTE |
Truyền thông |
1T1R |
|
|
Truyền hình video |
Truyền hình HD 1080p, H.264/H.265 thích nghi |
Truyền dữ liệu IP |
Hỗ trợ truyền dữ liệu dựa trên các gói IP |
|
|
Mã hóa |
ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 |
Liên kết dữ liệu |
Truyền thông Full Duplex |
|
|
Tỷ lệ dữ liệu |
Max 100Mbps ((Uplink và Downlink) |
Tỷ lệ tăng và giảm |
2D3U/3D2U/4D1U/1D4U |
|
|
Phạm vi |
UGV: 5-10KM từ mặt đất đến mặt đất ((LOS) |
Chuỗi tái tạo tự động |
Tái thiết lập liên kết tự động sau khi kết nối thất bại/ tái triển khai mạng sau khi kết nối thất bại |
|
|
Công suất |
64 nút |
Nhạy cảm |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102dBm |
|
Năng lượng truyền |
2watt |
10 MHz |
-100dBm |
|
|
Độ trễ |
Thời gian trễ giao diện không khí < 30 ms |
5 MHz |
-96dBm |
|
|
Phương thức điều chỉnh |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
Chống nhiễu |
Nhảy tần số và điều chế thích nghi |
10 MHz |
-100dBm |
|
|
Dải băng thông |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96dBm |
|
|
Tiêu thụ năng lượng |
30W |
Tùy chọn tần số |
||
|
Điện vào |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
Cấu trúc |
86*120*24,2mm |
600 MHz |
634Mhz-674Mhz |
|
|
Máy móc |
||
|
Nhiệt độ làm việc |
-20°C~+55°C |
|
|
Cấu trúc |
130*100*25mm ((Không bao gồm ăng-ten) |
|
|
Trọng lượng |
273g |
|
|
Giao diện |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
COMUART |
3xSerial Port |
1. DEBUG Serial Port |
|
Sức mạnh |
1xDC INPUT |
DC24V-27V |
|
Giao diện lệnh |
Cấu hình lệnh AT |
API/HTTP/UART cho cấu hình lệnh AT |
|
Quản lý cấu hình |
Hỗ trợ cấu hình thông qua WEBUI, API và phần mềm quản lý |
|
|
Chế độ làm việc |
Chế độ máy chủ TCP |
Khi được thiết lập như một máy chủ TCP, máy chủ cổng hàng loạt chờ kết nối máy tính.
lKhi được thiết lập như một khách hàng TCP, máy chủ cổng hàng loạt chủ động bắt đầu kết nối với máy chủ mạng được chỉ định bởi IP đích.
Máy chủ lTCP, khách hàng TCP, UDP, UDP đa phát, TCP máy chủ / khách hàng cùng tồn tại, MQTT
|
|
Tỷ lệ Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Nghị định thư |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through mode |
|
|
Quản lý hệ thống |
Hỗ trợ chức năng WATCHDOG, tất cả các ngoại lệ cấp hệ thống có thể được xác định và tự động đặt lại |
|
|
|
