| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-6802PTM |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

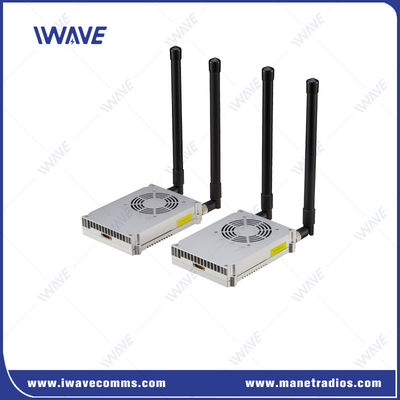

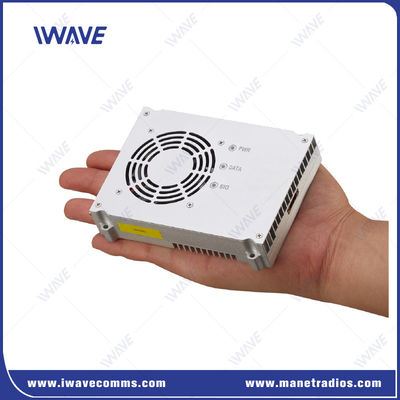

50km 100Mbps TCP UDP IP Digital Data Link cho máy bay không người lái
Mô tả
FDM-6802PTMlà một bảng mạng đa điểm để kết nối video và dữ liệu tầm xa xuống đất. Nó hỗ trợ nhiều máy phát trên không gửi dữ liệu video HD và TTL đến một máy thu trên mặt đất.Nó được thiết kế đặc biệt cho máy bay không người lái cánh cố định / trực thăng / Động cơ video downlink cho 50km trong khi di chuyển nhanh.
Ống vuông thông minh MIMO làm cho FDM-6802P TM cung cấp video HD thời gian thực và kết nối Ethernet băng thông rộng với tốc độ truyền 100Mbps.
Nó có những lợi thế lớn trong việc áp dụng cho VTOL / máy bay không người lái cánh cố định / trực thăng truyền không dây chỉ với trọng lượng 273g.
Các đặc điểm chính
|
|
Truyền thông video HD tầm xa và độ trễ thấp
Cung cấp 50km không gian để mặt đất video HD đầy đủ downlink với truyền dữ liệu hai chiều cho VTOL / máy bay không người lái cánh cố định / trực thăng.
Với độ trễ dưới 60ms-80ms trong 50km, để bạn có thể xem và kiểm soát những gì đang xảy ra trực tiếp.
Kiểm soát năng lượng tự động
Sức truyền của mỗi nút được tự động điều chỉnh và điều khiển theo chất lượng tín hiệu của nó.
HD Video và truyền dữ liệu:Đảm bảo các liên kết truyền thông ổn định và an toàn cho phát video, đo từ xa và điều khiển.
Môi trường mạng năng động:Lý tưởng cho môi trường không dây thay đổi nhanh chóng, có nhu cầu cao.
Sử dụng công nghiệp và chiến thuật:Hỗ trợ các ứng dụng trong máy bay không người lái, xe tự lái và các hệ thống quan trọng khác đòi hỏi giao tiếp tầm xa mạnh mẽ.
Thông số kỹ thuật
|
Tổng quát |
Không dây |
|||
|
Công nghệ |
Không dây dựa trên tiêu chuẩn công nghệ TD-LTE |
Truyền thông |
1T1R |
|
|
Truyền hình video |
Truyền hình HD 1080p, H.264/H.265 thích nghi |
Truyền dữ liệu IP |
Hỗ trợ truyền dữ liệu dựa trên các gói IP |
|
|
Mã hóa |
ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 |
Liên kết dữ liệu |
Truyền thông Full Duplex |
|
|
Tỷ lệ dữ liệu |
Max 100Mbps ((Uplink và Downlink) |
Tỷ lệ tăng và giảm |
2D3U/3D2U/4D1U/1D4U |
|
|
Phạm vi |
UGV: 5-10KM từ mặt đất đến mặt đất ((LOS) |
Chuỗi tái tạo tự động |
Tái thiết lập liên kết tự động sau khi kết nối thất bại/ tái triển khai mạng sau khi kết nối thất bại |
|
|
Công suất |
64 nút |
Nhạy cảm |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102dBm |
|
Năng lượng truyền |
2watt |
10 MHz |
-100dBm |
|
|
Độ trễ |
Thời gian trễ giao diện không khí < 30 ms |
5 MHz |
-96dBm |
|
|
Phương thức điều chỉnh |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
Chống nhiễu |
Nhảy tần số và điều chế thích nghi |
10 MHz |
-100dBm |
|
|
Dải băng thông |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96dBm |
|
|
Tiêu thụ năng lượng |
30W |
Tùy chọn tần số |
||
|
Điện vào |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
Cấu trúc |
86*120*24,2mm |
600 MHz |
634Mhz-674Mhz |
|
|
Máy móc |
||
|
Nhiệt độ làm việc |
-20°C~+55°C |
|
|
Cấu trúc |
130*100*25mm ((Không bao gồm ăng-ten) |
|
|
Trọng lượng |
273g |
|
|
Giao diện |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
COMUART |
3xSerial Port |
1. DEBUG Serial Port |
|
Sức mạnh |
1xDC INPUT |
DC24V-27V |
|
Giao diện lệnh |
Cấu hình lệnh AT |
API/HTTP/UART cho cấu hình lệnh AT |
|
Quản lý cấu hình |
Hỗ trợ cấu hình thông qua WEBUI, API và phần mềm quản lý |
|
|
Chế độ làm việc |
Chế độ máy chủ TCP |
Khi được thiết lập như một máy chủ TCP, máy chủ cổng hàng loạt chờ kết nối máy tính.
lKhi được thiết lập như một khách hàng TCP, máy chủ cổng hàng loạt chủ động bắt đầu kết nối với máy chủ mạng được chỉ định bởi IP đích.
Máy chủ lTCP, khách hàng TCP, UDP, UDP đa phát, TCP máy chủ / khách hàng cùng tồn tại, MQTT
|
|
Tỷ lệ Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Nghị định thư |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through mode |
|
|
Quản lý hệ thống |
Hỗ trợ chức năng WATCHDOG, tất cả các ngoại lệ cấp hệ thống có thể được xác định và tự động đặt lại |
|
|
|
