| Tên thương hiệu: | IWAVE |
| Số mẫu: | FDM-6802PTM |
| MOQ: | 2 đơn vị |
| giá bán: | negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/P,T/T |

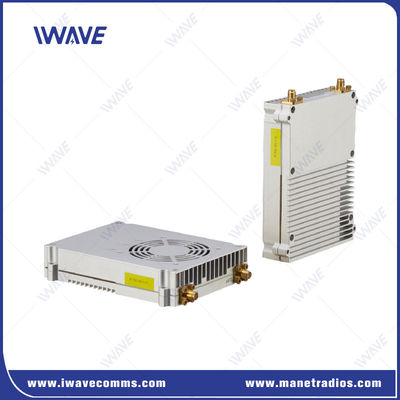

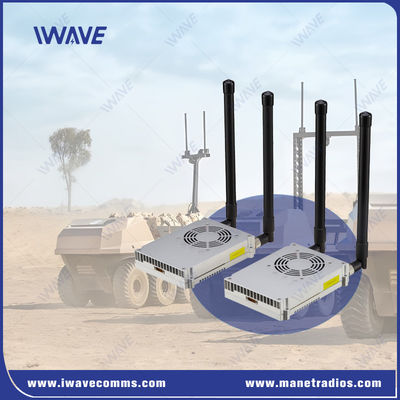

100Mbps MIMO ((2x2) IP Digital Data Link cho UGV và UAV cho nhiều camera
Mô tả
FDM-6802P TM là một sản phẩm truyền tải không dây được thiết kế bởi IWAVE dựa trên chipset SOC trưởng thành, công suất 2Watt, 2X2 MIMO. Nó cung cấp liên kết truyền thông không dây của video HD,dữ liệu và dữ liệu kiểm soát hàng loạt dựa trên IP.
FDM-6802P TM được thiết kế dựa trên công nghệ CA (Carrier Aggregation), MIMO. Nó không dựa trên trạm cơ sở của bất kỳ nhà cung cấp dịch vụ nào.Liên kết dữ liệu kỹ thuật số này cung cấp một liên kết mạnh mẽ và an toàn trong 600 MHz và 1Dải tần số.4G.FDM-6802PTM có thểcung cấp video HD thời gian thực và kết nối Ethernet băng thông rộng với tốc độ truyền 100Mbps.
Nó có những lợi thế lớn trong việc áp dụng cho VTOL / máy bay không người lái cánh cố định / trực thăng truyền không dây chỉ với trọng lượng 273g.
Các đặc điểm chính
băng thông: 1,4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
Năng lượng truyền: 33dBm
Hỗ trợ các tùy chọn tần số 800Mhz/1.4Ghz
Không khí đến mặt đất tầm 50km
NLOS 1km-5km khoảng cách từ mặt đất đến mặt đất
Điều khiển năng lượng tự động
Kiểm soát điểm tần số tự động
Truyền thông Ethernet thông qua giao diện J30
Truyền thông RS232 thông qua giao diện J30
Kích thước và trọng lượng: W: 273g/D:130*100*25mmmm
Phòng nhiễu: FHSS ((Frequency Hopping Spread Spread Spectrum)
FDM-6802P TM áp dụng thuật toán và cơ chế đặc biệt của nhóm IWAVE để đạt được chức năng nhảy tần số.
Trong quá trình làm việc, FDM-6802P TM sẽ tính toán và đánh giá liên kết hiện tại dựa trên các yếu tố như sức mạnh tín hiệu nhận được RSRP, tỷ lệ tín hiệu-gọi tiếng ồn SNR và tỷ lệ lỗi bit SER.Nếu điều kiện phán xét của nó được đáp ứng, nó sẽ thực hiện nhảy tần số và chọn một điểm tần số tối ưu từ danh sách.
Nếu trạng thái không dây là tốt, không thể thực hiện nhảy tần số cho đến khi đáp ứng điều kiện phán đoán.
Ứng dụng:
HD Video và truyền dữ liệu:Đảm bảo các liên kết truyền thông ổn định và an toàn cho phát video, đo từ xa và điều khiển.
Môi trường mạng năng động:Lý tưởng cho môi trường không dây thay đổi nhanh chóng, có nhu cầu cao.
Sử dụng công nghiệp và chiến thuật:Hỗ trợ các ứng dụng trong máy bay không người lái, xe tự lái và các hệ thống quan trọng khác đòi hỏi giao tiếp tầm xa mạnh mẽ.
Thông số kỹ thuật
|
Tổng quát |
Không dây |
|||
|
Công nghệ |
Không dây dựa trên tiêu chuẩn công nghệ TD-LTE |
Truyền thông |
1T1R |
|
|
Truyền hình video |
Truyền hình HD 1080p, H.264/H.265 thích nghi |
Truyền dữ liệu IP |
Hỗ trợ truyền dữ liệu dựa trên các gói IP |
|
|
Mã hóa |
ZUC/SNOW3G/AES ((128) Lớp tùy chọn-2 |
Liên kết dữ liệu |
Truyền thông Full Duplex |
|
|
Tỷ lệ dữ liệu |
Max 100Mbps ((Uplink và Downlink) |
Tỷ lệ tăng và giảm |
2D3U/3D2U/4D1U/1D4U |
|
|
Phạm vi |
UGV: 5-10KM từ mặt đất đến mặt đất ((LOS) |
Chuỗi tái tạo tự động |
Tái thiết lập liên kết tự động sau khi kết nối thất bại/ tái triển khai mạng sau khi kết nối thất bại |
|
|
Công suất |
64 nút |
Nhạy cảm |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102dBm |
|
Năng lượng truyền |
2watt |
10 MHz |
-100dBm |
|
|
Độ trễ |
Thời gian trễ giao diện không khí < 30 ms |
5 MHz |
-96dBm |
|
|
Phương thức điều chỉnh |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102dBm |
|
Chống nhiễu |
Nhảy tần số và điều chế thích nghi |
10 MHz |
-100dBm |
|
|
Dải băng thông |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96dBm |
|
|
Tiêu thụ năng lượng |
30W |
Tùy chọn tần số |
||
|
Điện vào |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
Cấu trúc |
86*120*24,2mm |
600 MHz |
634Mhz-674Mhz |
|
|
Máy móc |
||
|
Nhiệt độ làm việc |
-20°C~+55°C |
|
|
Cấu trúc |
130*100*25mm ((Không bao gồm ăng-ten) |
|
|
Trọng lượng |
273g |
|
|
Giao diện |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
COMUART |
3xSerial Port |
1. DEBUG Serial Port |
|
Sức mạnh |
1xDC INPUT |
DC24V-27V |
|
Giao diện lệnh |
Cấu hình lệnh AT |
API/HTTP/UART cho cấu hình lệnh AT |
|
Quản lý cấu hình |
Hỗ trợ cấu hình thông qua WEBUI, API và phần mềm quản lý |
|
|
Chế độ làm việc |
Chế độ máy chủ TCP |
Khi được thiết lập như một máy chủ TCP, máy chủ cổng hàng loạt chờ kết nối máy tính.
lKhi được thiết lập như một khách hàng TCP, máy chủ cổng hàng loạt chủ động bắt đầu kết nối với máy chủ mạng được chỉ định bởi IP đích.
Máy chủ lTCP, khách hàng TCP, UDP, UDP đa phát, TCP máy chủ / khách hàng cùng tồn tại, MQTT
|
|
Tỷ lệ Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Nghị định thư |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through mode |
|
|
Quản lý hệ thống |
Hỗ trợ chức năng WATCHDOG, tất cả các ngoại lệ cấp hệ thống có thể được xác định và tự động đặt lại |
|
|
|
